8.3.2 Schema von MUENR-60-H9T und MUENR-60-H9T(K)

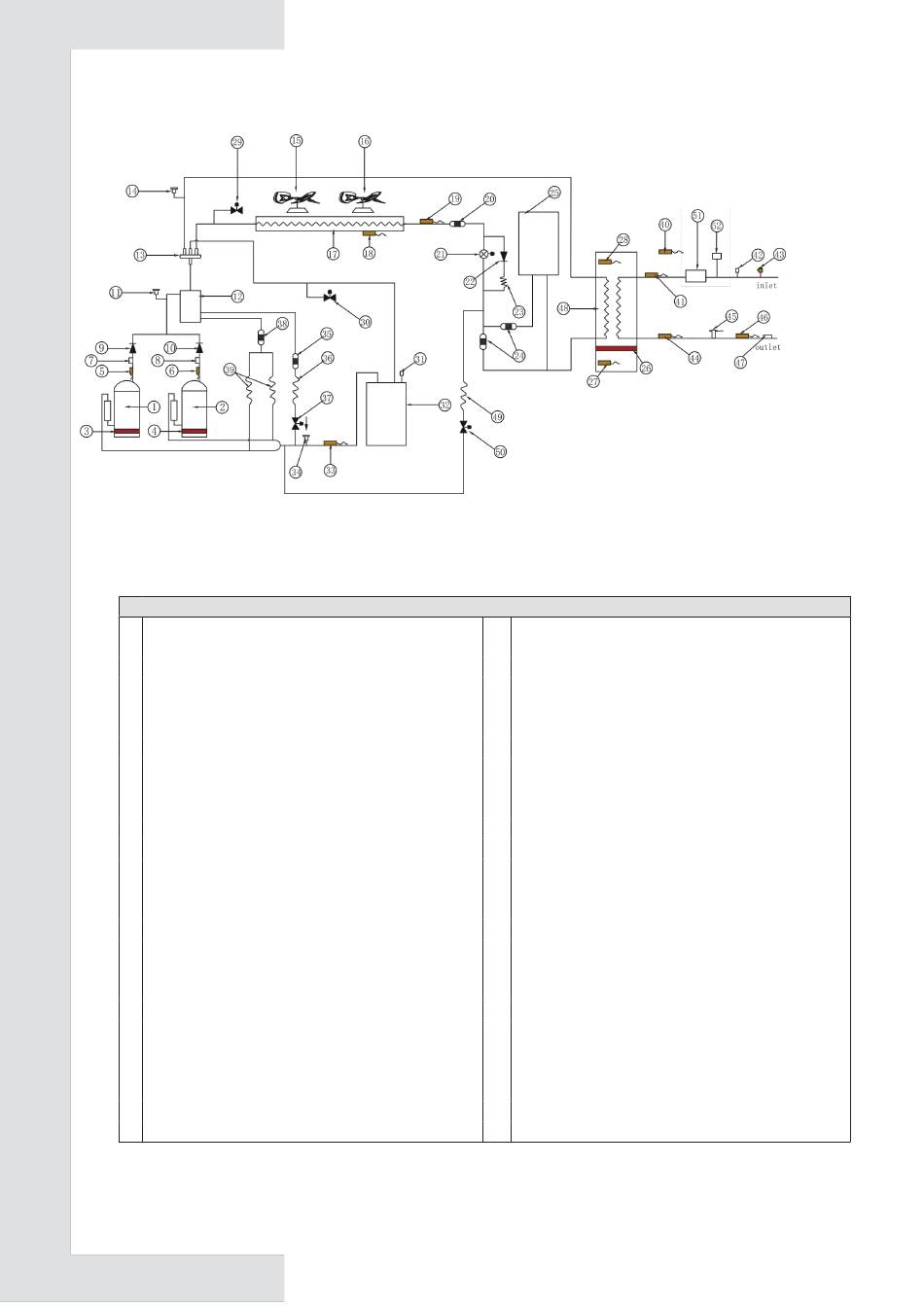

Abb.8-6: Komponentenschema
Tabelle 8-3
1
DC-Wechselrichter-Verdichter 1
2
DC-Wechselrichter-Verdichter 2
3
Gehäusewiderstand 1
4
Gehäusewiderstand 2
5
Verdichteraustrittstemperatur-Sensor 1 (Tp1)
6
Verdichteraustrittstemperatur-Sensor 2 (Tp2)
7
Schalter zur Regelung der Auslasstemperatur (TP1-PRO)
8
Schalter 2 zur Regelung der Auslasstemperatur (TP2-PRO)
9
Ein-Weg-Ventil 1
10
Ein-Weg-Ventil 2
11
Hochdruckschalter (H-SW)
12
Ölabscheider
13
4-Wege-Ventil
14
Systemdruck-Sensor (H-YL)
15
DC-Ventilator 1
16
DC-Ventilator 2
17
Kondensator
18
Wasserausgangstemperatursensor (Tank) (T3A)
19
Finaler Wasserausgangstemperatursensor (Tank) (Tz/7)
20
Filter
21
Elektronisches Expansionsventil
22
Ein-Weg-Ventil 3
23
Kapillarthermostat
24
Filter
25
Hochdrucktank
26
Heizwiderstand des Plattenwärmetauschers (Frostschutz)
Abb.8-6: Komponentenschema
Legende
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
13
51 und 52 nur bei den
Modellen (K) mit Hydro-
nik-Einheit
Wasserseitiger Frostschutz-Temperatursensor 2 (Taf2)
Wasserseitiger Frostschutz-Temperatursensor 1 (Taf1)
Absperrventil
Absperrventil
Sicherheitsventil
Flüssigkeits-Gas-Abscheider
Lufteinlasstemperatur-Sensor (Th)
Niederdruckschalter (L-PRO)
Filter
Kapillarthermostat
Magnetventil mit schneller Ölrückführung
Filter
Kapillarthermostat
Umgebungstemperatursensor der Außeneinheit (T4)
Wassereingangstemperatursensor (Twi)
Sicherheitsventil
Entlüftungsventil
Wasserausgangstemperatursensor (Twi)
Strömungsschalter
Gesamt-Wasserausgangstemperatur-Sensor (Tw)
Manuelles Wasserablassventil
Plattenwärmetauscher
Kapillarthermostat
Magnetventil
Wasserpumpe (nur bei den Modellen (K) mit Hydronik-Einheit)
Expansionsgefäß (nur bei den Modellen (K) mit Hydronik-Einheit)
