8.3: Anlagenschema

8.3.1 Schema von MUENR-30-H9T und MUENR-30-H9T(K)

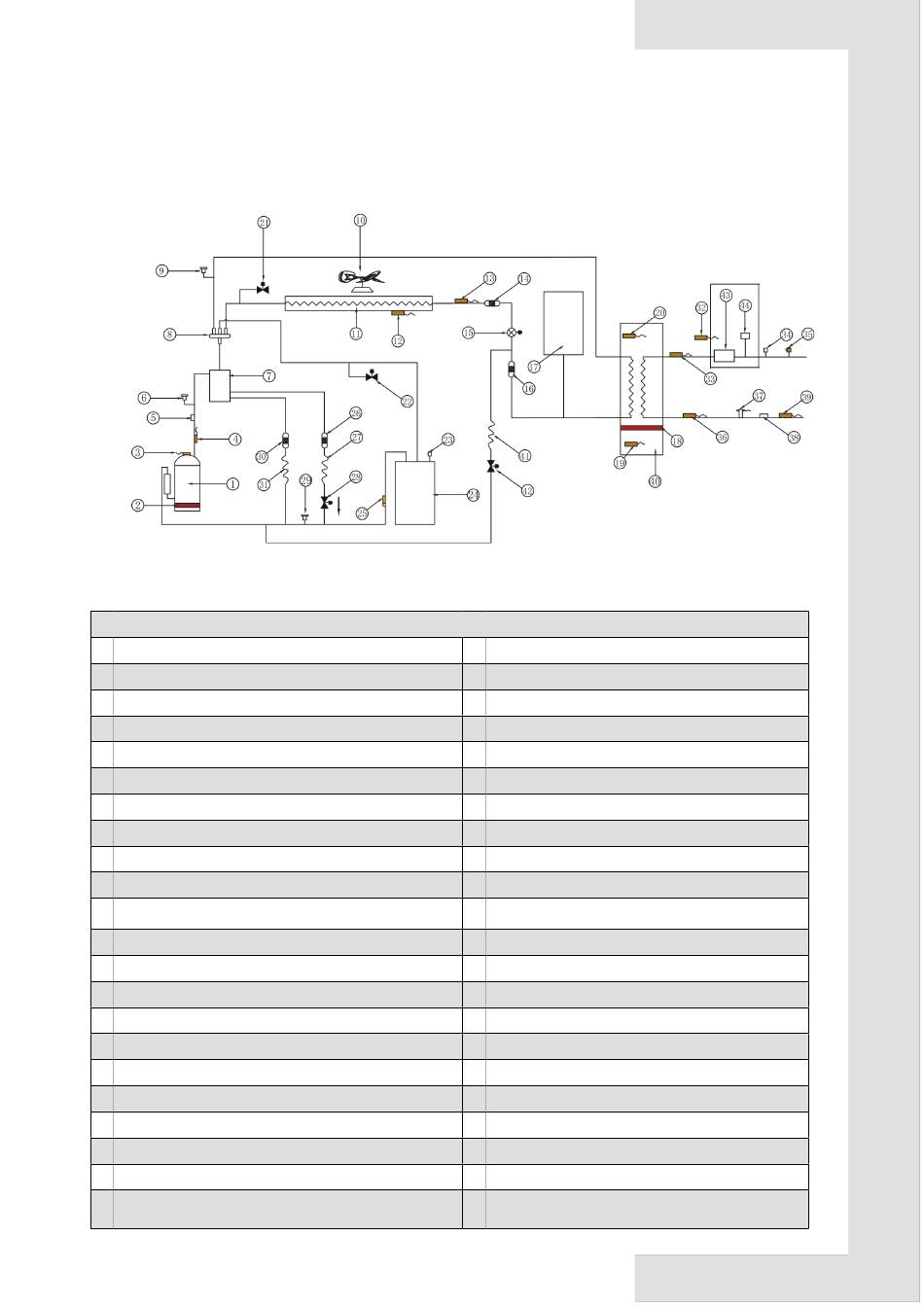

Abb.8-5: Komponentenschema
Tabelle 8-2
1 DC Kompressor-Inverter
2 Gehäusewiderstand
3 Verdichteraustrittstemperatur-Sensor 1 (TP1)
4 Verdichteraustrittstemperatur-Sensor 2 (TP2)
5 Schalter zur Regelung der Auslasstemperatur (TP-PRO)
6 Hochdruckschalter
7 Ölabscheider
8 4-Wege-Ventil
9 Systemdruck-Sensor (H-YL)
10 Ventilator DC
11 Kondensator
12 Wasserausgangstemperatursensor (Tank) (T3A)
13 Wasserausgangstemperatursensor (Tank) (Tz/7)
14 Filter
15 Elektronisches Expansionsventil
16 Filter
17 Hochdrucktank
18 Heizwiderstand des Plattenwärmetauschers (Frostschutz)
19 Wasserseitiger Frostschutz-Temperatursensor 2 (Taf2)
20 Wasserseitiger Frostschutz-Temperatursensor 1 (Taf1)
21 Absperrventil
22 Absperrventil
Abb.8-5: Komponentenschema
Legende
23 Sicherheitsventil
24 Flüssigkeits-Gas-Abscheider
25 Lufteinlasstemperatur-Sensor (Th)
26 Filter
27 Kapillarthermostat
28 Magnetventil mit schneller Ölrückführung
29 Niederdruckschalter (L-PRO)
30 Filter
31 Kapillarthermostat
32 Umgebungstemperatursensor der Außeneinheit (T4)
33 Wassereingangstemperatursensor (Twi)
34 Sicherheitsventil
35 Entlüftungsventil
36 Wasserausgangstemperatursensor (Twi)
37 Strömungsschalter
38 Manuelles Wasserablassventil
39 Gesamt-Wasserausgangstemperatur-Sensor (Tw)
40 Plattenwärmetauscher
41 Kapillarthermostat
42 Magnetventil
43 Wasserpumpe (nur bei den Modellen (K) mit Hydronik-Einheit)
Expansionsgefäß (nur bei den Modellen (K) mit Hydronik-Ein-
44
heit)
12
43 und 44 nur bei den Modellen (K) mit
Hydronik-Einheit
