Kapitel 1
ü

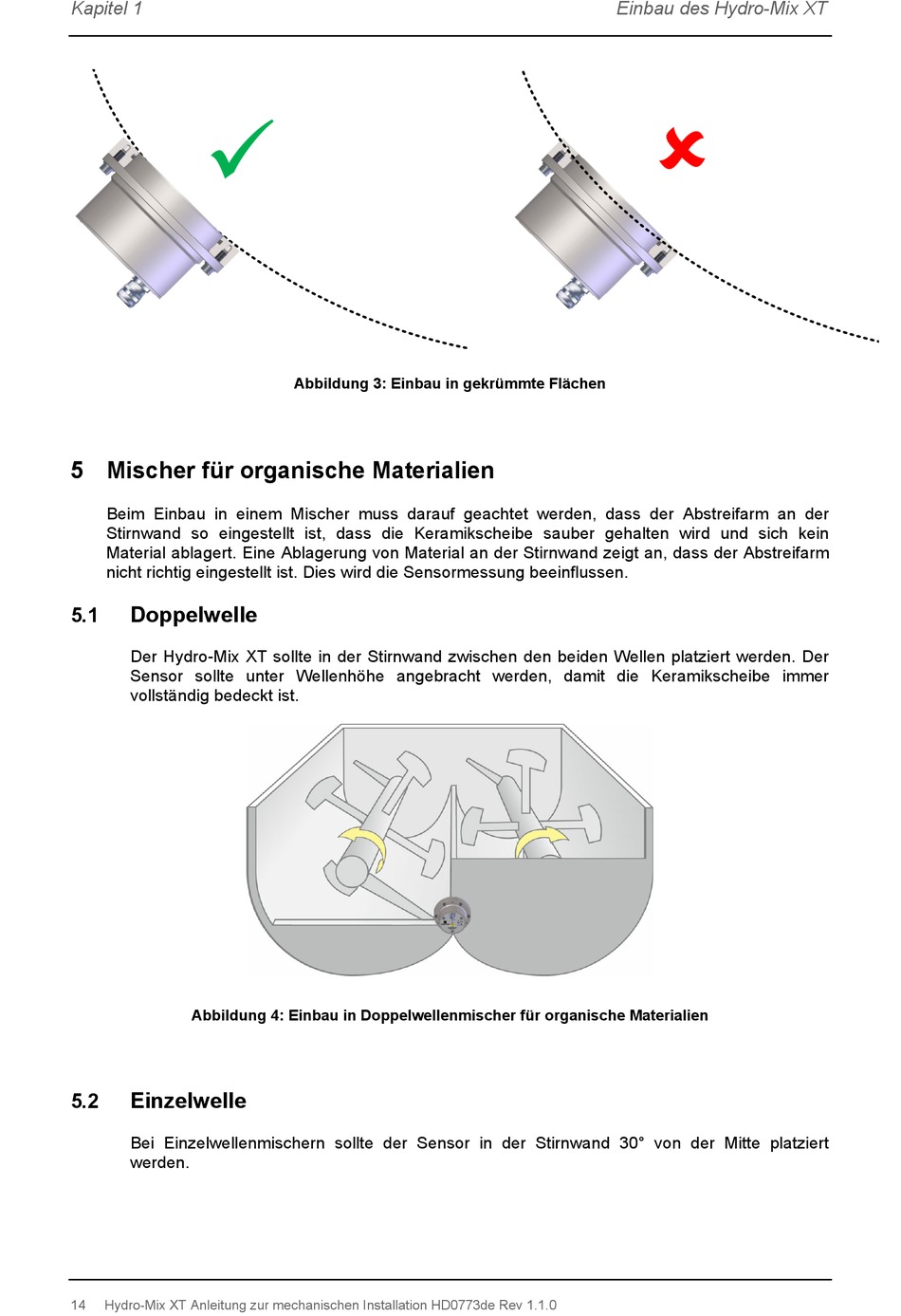

5 Mischer für organische Materialien
Beim Einbau in einem Mischer muss darauf geachtet werden, dass der Abstreifarm an der
Stirnwand so eingestellt ist, dass die Keramikscheibe sauber gehalten wird und sich kein
Material ablagert. Eine Ablagerung von Material an der Stirnwand zeigt an, dass der Abstreifarm
nicht richtig eingestellt ist. Dies wird die Sensormessung beeinflussen.
Doppelwelle
5.1
Der Hydro-Mix XT sollte in der Stirnwand zwischen den beiden Wellen platziert werden. Der
Sensor sollte unter Wellenhöhe angebracht werden, damit die Keramikscheibe immer
vollständig bedeckt ist.
Abbildung 4: Einbau in Doppelwellenmischer für organische Materialien
Einzelwelle
5.2
Bei Einzelwellenmischern sollte der Sensor in der Stirnwand 30° von der Mitte platziert
werden.
14
Hydro-Mix XT Anleitung zur mechanischen Installation HD0773de Rev 1.1.0
Abbildung 3: Einbau in gekrümmte Flächen
Einbau des Hydro-Mix XT
û
