Einbau des Hydro-Mix XT
•
Die Abdeckplatte der Mischmaschine soll möglichst eine kleine Schauklappe enthalten,
sodass die Keramikscheibe während des Mischens (und bei leerer Mischmaschine)
beobachtet werden kann, ohne dass die Hauptabdeckung angehoben werden muss.
Der Sensor darf sich nicht in der Nähe von Einfüllstellen für Wasser und Materialien
•
befinden. Insbesondere ist darauf zu achten, dass sich der Sensor nicht im Fallweg
schwerer Objekte befindet.
Achten Sie beim Einbau des Sensors in eine gekrümmte Oberfläche darauf, dass das
•
Zentrum der Keramikscheibe zum Radius der Innenwand bündig ist.
Vermeiden Sie Bereiche mit starken Verwirbelungen. Optimales Signalverhalten ergibt
•
sich bei gleichmäßigem Fluss des Materials über den Sensor.
•
Der Sensor ist so zu platzieren, dass der Materialfluss über die Oberfläche führt und die
Rührbewegung der Schaufeln eine Materialablagerung auf der Sensoroberfläche
verhindert.
Platzieren Sie den Sensor nicht in der Nähe elektrischer Störquellen (siehe „Anleitung zur
•
elektrischen Installation" (HD0678)).
•
Platzieren Sie den Sensor so, dass er für routinemäßige Wartung, Einstellung und
Reinigung leicht zugänglich ist.
4 Allgemeine Montagehinweise
Beim Einbau in ebene Oberflächen muss die Oberseite des Sensors bündig zur Innenwand
montiert werden.
ü
Achten Sie beim Einbau des Sensors in eine gekrümmte Oberfläche darauf, dass das Zentrum
der Keramikscheibe zum Radius der Innenwand bündig ist.
Innenfläche

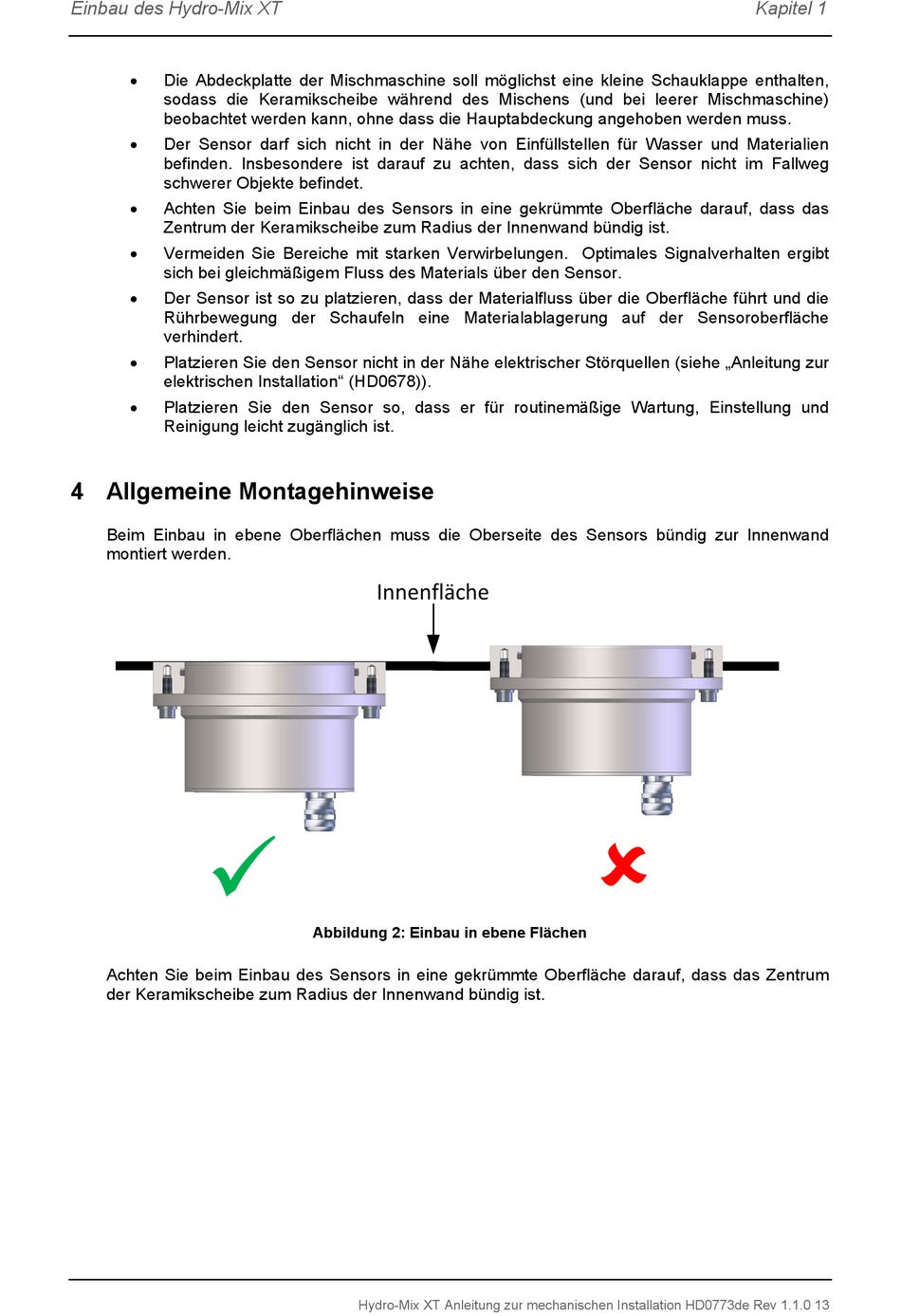

Abbildung 2: Einbau in ebene Flächen
Hydro-Mix XT Anleitung zur mechanischen Installation HD0773de Rev 1.1.0 13
Kapitel 1
