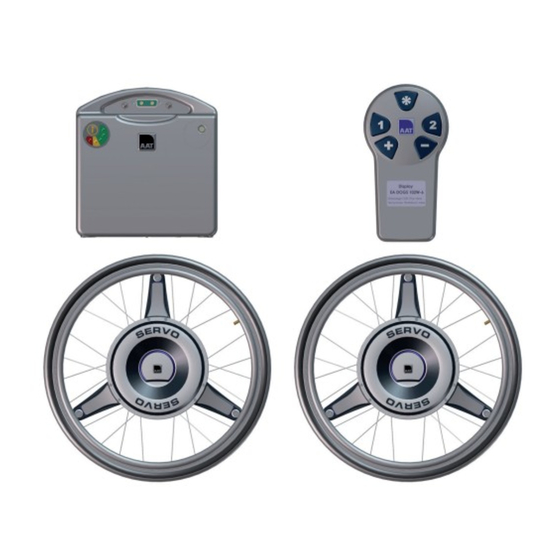

Inhaltszusammenfassung für AAT servo

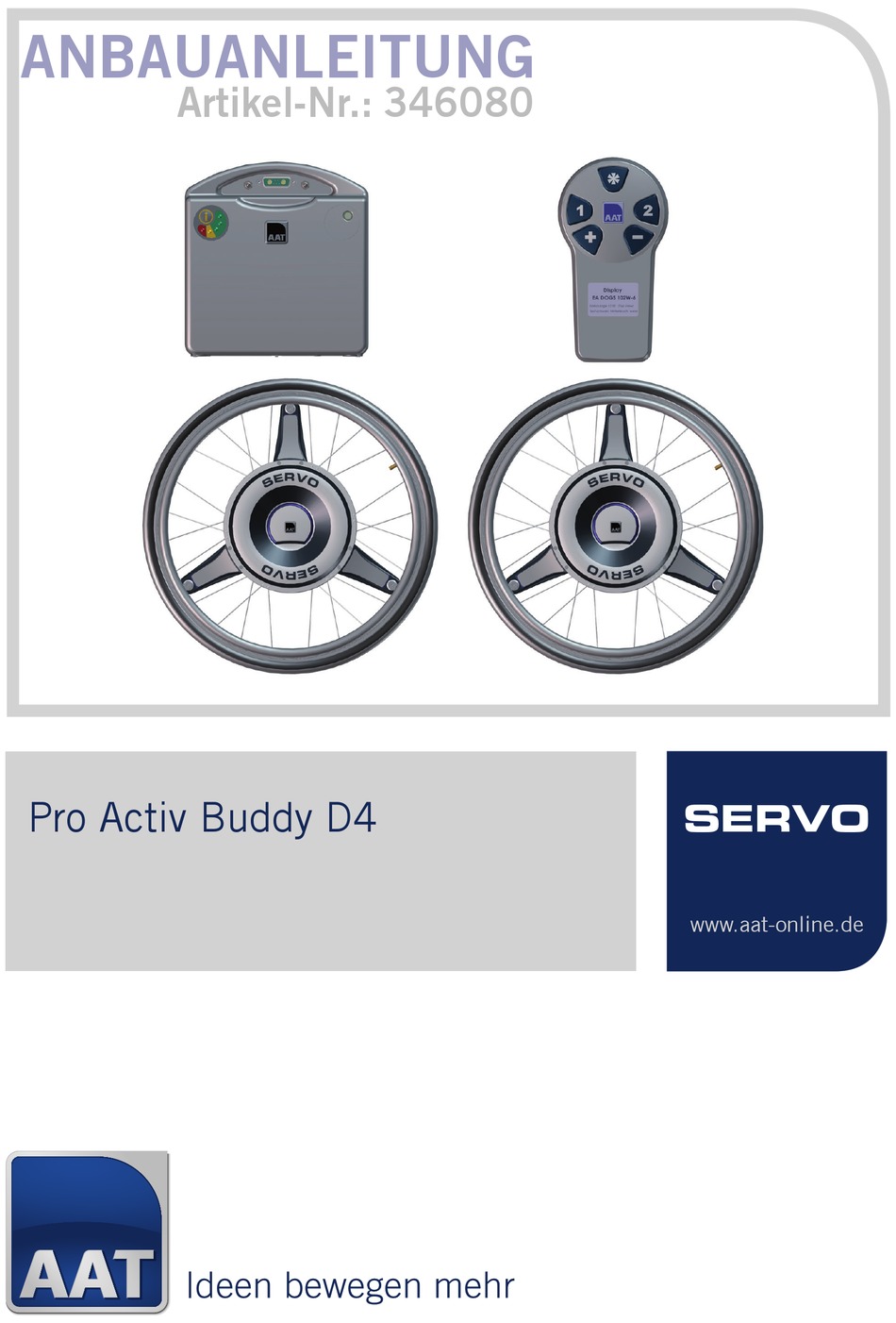

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 346080 Pro Activ Buddy D4 SERVO www.aat-online.de...
- Seite 2 Vorgehensweise Zusammenbau Multihalterung 6 -1: Die Angaben beziehen sich auf eine Seite, die andere Seite wird dem entsprechend gleich montiert. Bringen Sie 4 Stk. Zylinderstift DIN 7-3M6x12 Pos. 7 in dem Multiknotenblech 6 -1 an. Befestigen Sie die Verriegelung Rollstuhlhalter Pos 3 mit 2 Stk.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 036149 Multiknotenblech 6-1 Fertigteil links 036147 Multiknotenblech 6-1 Fertigt. rechts Halterung Radn.antr. 035132 Verriegelung Rollstuhlhalter (gerade) Halterung Radnabenant- 034294 Haken Rollstuhlhalter riebe 035143 Fangbolzen Halterung Radnabenantriebe 035131 O-Ring d1=7/d2=2 032537 Zylinderstift DIN 7-3M6x8 035686 Senkschraube mit ISK DIN 7991-M3x18-10.9 000300...
- Seite 4 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 001328 Bundmutter 001895 Hülse 001320 Hülse 001946 Passscheibe DIN 988-16x22x1 000003 Sicherungsscheibe S (Schnorr ) Ø 6.0 000273 Zylinderschraube mit ISK DIN 912-M6x35-8.8 001911 Distanzhülsen 6,4 /10 x10Ni 000462 Bremsrolle linke Seite außen Feststellbremse Bedienteilaufnahme 21+22+23+24...
- Seite 5 linke Seite außen rechte Seite innen...
- Seite 6 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Wichtiger Montagehinweis für Kabel! Kabel müssen knickfrei verlegt werden. Kabel dürfen bei Faltrollstühlen nicht einklemmen.
- Seite 7 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen. Akkutasche unter dem Rollstuhl aufhängen.
- Seite 8 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 9 Kabelsatz Beispiel: Bediengeräteaufnahme...
-
Seite 10: Kalibrierung Neigungssensor
VORSICHT - Kalibrierung immer nur nach Änderungen am Rollstuhl (Austausch Lenkrollen/Halterung/Antriebsräder) oder bei Anwenderwechsel / Wiedereinsatz durchführen! Bedienungsanleitung beachten! Bild 1 SERVO einschalten. Evtl. Tastensperre deaktivieren. Erst Taste *, dann Taste 1 drücken. » Symbol wird ausgeblendet! Bild 2 Fahrprogramm niedrigste Unterstützungsstufe einstellen. - Seite 11 Bild 5 Taste + und - gleichzeitig solange gedrückt halten bis Meldung im Display. Bild 6 SERVO ausschalten - Taste 1 gedrückt halten. Antriebsräder demontieren, rechtes Rad - links montieren und linkes Rad - rechts montieren. SERVO einschalten - Taste 1 drücken.
- Seite 12 Ferritmagnet Platzieren Sie nach der Montage des Kabelsatzes den Ferritmagneten duch verschieben so nah wie möglich am Steckergehäuse...
- Seite 13 Notizen...
- Seite 14 Notizen...
- Seite 15 Notizen...
- Seite 16 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 05.12.2014 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
