AAT SERVO Anbauanleitung
Otto bock invader allday
Vorschau ausblenden
Andere Handbücher für SERVO:
- Originalbetriebsanleitung (80 Seiten) ,
- Original bedienungsanleitung (80 Seiten) ,
- Originalbedienungsanleitun (20 Seiten)
Verwandte Anleitungen für AAT SERVO
Inhaltszusammenfassung für AAT SERVO

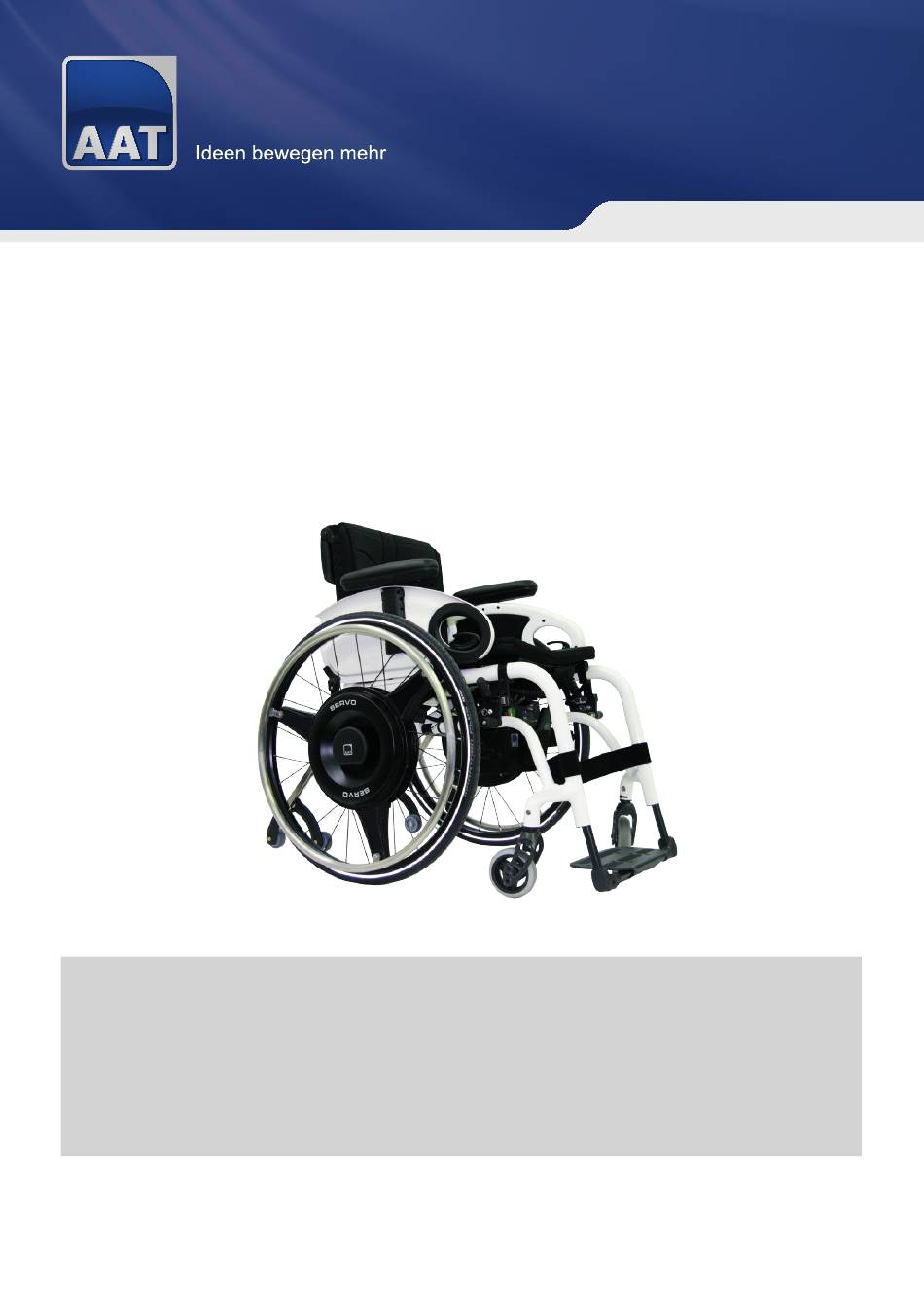

- Seite 1 SERVO ANBAUANLEITUNG Artikel-Nr.: 346341 Abbildung zeigt Anbaubeispiel: SERVO inklusive Rollstuhl Otto Bock Invader Allday...
- Seite 2 Vorgehensweise Zusammenbau Multihalterung 6 -1: Die Angaben beziehen sich auf eine Seite, die andere Seite wird dem entsprechend gleich montiert. Bringen Sie 4 Stk. Zylinderstift DIN 7-3M6x12 Pos. 7 in dem Multiknotenblech 6 -1 an. Befestigen Sie die Verriegelung Rollstuhlhalter Pos 3 mit 2 Stk.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 036149 Multiknotenblech 6-1 Fertigteil links 036147 Multiknotenblech 6-1 Fertigt. rechts 036327 Verriegelung Rollstuhlhalter Fertigteil 036323 Haken für Halterung Fertigteil 035143 Fangbolzen Halterung Radnabenantriebe 035131 O-Ring 7 x 2 032537 Zylinderstift DIN 7-3M6x8 035686 Senkschraube mit ISK DIN 7991-M3x18-10.9 000300 Sechskantmutter mit Klemmteil...
- Seite 4 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 050048 Multihalterung 6-1 Baugruppe DIN 7991-M8x20- 2 000079 Senkschraube mit ISK DIN 912-M5x80- 3 001992 Zylinderschraube mit ISK 4 001977 Hülse 5 000432 Sechskantmutter DIN 985-M5-8 Achsaufnahme Feststellbremse...
- Seite 5 linke Seite vorne Verdrehsicherung muss hergestellt werden linke Seite außen Kippstützenaufnahme muss gekürtzt werden...
- Seite 6 Achtung! Der Anbau darf nur durch vom Sofern nichts anderes angegeben Hersteller autorisierte Fachkräfte erfolgen. sind Schraubverbindungen mit Festigkeitsklasse 8.8 oder höher wie folgt anzuziehen. Wichtiger Montagehinweis für Kippstützen! Gewindegröße Drehmoment in Nm Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können.
- Seite 7 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen. Akkutasche unter dem Rollstuhl aufhängen.
- Seite 8 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 9 Kabelsatz Beispiel: Bediengeräteaufnahme...
- Seite 10 VORSICHT - Kalibrierung immer nur nach Änderungen am Rollstuhl (Austausch Lenkrollen/Halterung/Antriebsräder) oder bei Anwenderwechsel / Wiedereinsatz durchführen! Bedienungsanleitung beachten! Bild 1 SERVO einschalten. Evtl. Tastensperre deaktivieren. Erst Taste *, dann Taste 1 drücken. » Symbol wird ausgeblendet! Bild 2 Fahrprogramm 1 und niedrigste Unterstützungsstufe einstellen.
- Seite 11 Taste + und - gleichzeitig solange gedrückt halten bis Meldung im Display. Bild 6 SERVO ausschalten - Taste 1 gedrückt halten. Antriebsräder demontieren, rechtes Rad - links montieren und linkes Rad - rechts montieren. SERVO einschalten - Taste 1 drücken.
- Seite 12 Ferritmagnet Platzieren Sie nach der Montage des Kabelsatzes den Ferritmagneten duch verschieben so nah wie möglich am Steckergehäuse...
- Seite 13 Notizen...
- Seite 14 Notizen...
- Seite 15 Notizen...
- Seite 16 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 14.03.2023 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
