Inhaltszusammenfassung für AAT SERVO

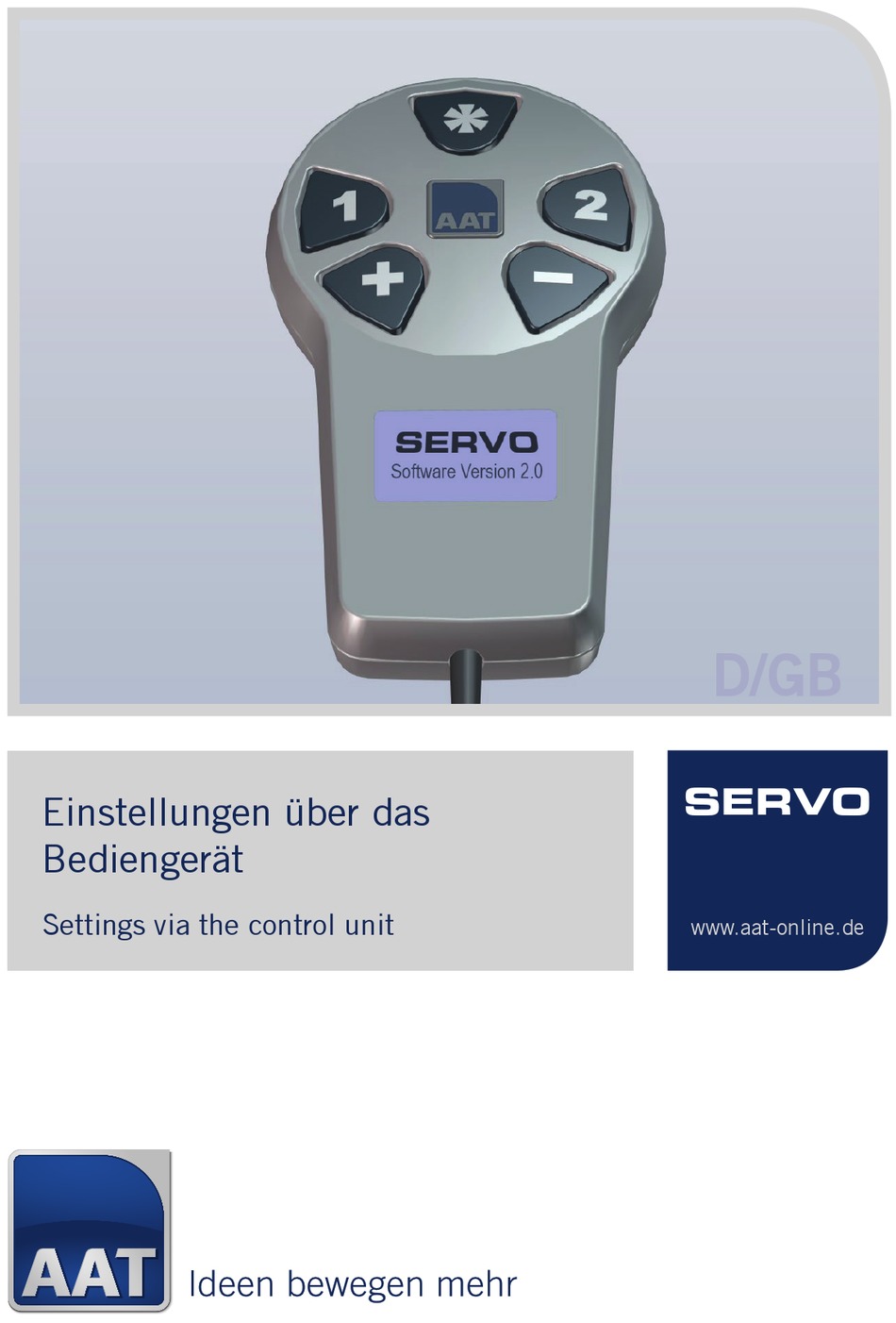

- Seite 1 D/GB SERVO Einstellungen über das Bediengerät Settings via the control unit www.aat-online.de...
- Seite 2 1. Kalibrierung Neigungssensor 1. Calibration of tilt sensor VORSICHT - Kalibrierung immer CAUTION - do calibration nach Änderungen after alterations have been Rollstuhl (Austausch Lenkrollen/ done on the wheelchair (exchange of Halterung/Antriebsräder) oder steering rollers, brackets or powered Anwenderwechsel / Wieder- wheels) or if there is a change of owner! einsatz durchführen! Evtl.
- Seite 3 - links montieren und linkes Rad - rechts wheel on the left and vice versa. montieren. Turn on the SERVO - press key 1. SERVO einschalten - Taste 1 drücken. Repeat pictures 3 - 6. Bild 3 - 6 wiederholen.
- Seite 4 2. Auswahl Fahrprofile 2. Driving profile selection Evtl. Tastensperre deakti- It is possible to deactivate vieren. the key lock. Erst Taste *, dann Taste 1 First press key *, then drücken. key 1. » Symbol wird ausge- » Symbol is blanked out! blendet! Fahrprogramm Select driving program 1...
- Seite 5 Taste + und - gleichzeitig Press keys + and – si- solange gedrückt halten multaneously until there bis Fahrprofilauswahl im is the selection of driving Display. profiles on display. Mit + und - Taste lässt sich Press keys + and – to der Cursor im Display be- move the cursor on the wegen.
- Seite 6 SERVO ausschalten - Taste Turn off the Servo - press 1 oder 2 gedrückt halten! down key 1 or 2! SERVO einschalten. Turn on the SERVO - the Neues Fahrprofil ist nun new diving profile is ac- aktiv und wird im Display tive and shown in the angezeigt.
- Seite 7 3. Service-Einstellungen 3. Service adjustments a. Fahrprogramm 2 / Unterstützungs- a. Driving program 2 / put on support stufe 3 einstellen / Bergfahrprogramm level 3 / deactivate uphill program deaktivieren b. Tasten + und – gleichzeitig gedrückt b. Simultaneously press the keys + and - halten bis im Display Anzeige „Service“...
- Seite 8 Nach Bestätigung mit der + Taste er- After confirming with the + key, the scheint „Symbol Rad ! 98“ symbol “Wheel!98“ appears SERVO ausschalten / Reset ist nun Turn off the SERVO / reset is comple- abgeschlossen ted. Kalibrierung –...
- Seite 9 Move the cursor on the display with Mit + oder – Taste lässt sich der the + or - key. Cursor im Display bewegen Place the cursor on the menu item Zum Auswählen Cursor vor Menü- calibration. punkt Kalibrierung platzieren Confirm with the star key.
- Seite 12 AAT Alber Antriebstechnik GmbH Postfach 10 05 60 · D-72426 Albstadt Tel.: +49.(0) 74 31.12 95-0 Fax: +49.(0) 74 31.12 95-35 info@aat-online.de · www.aat-online.de...
