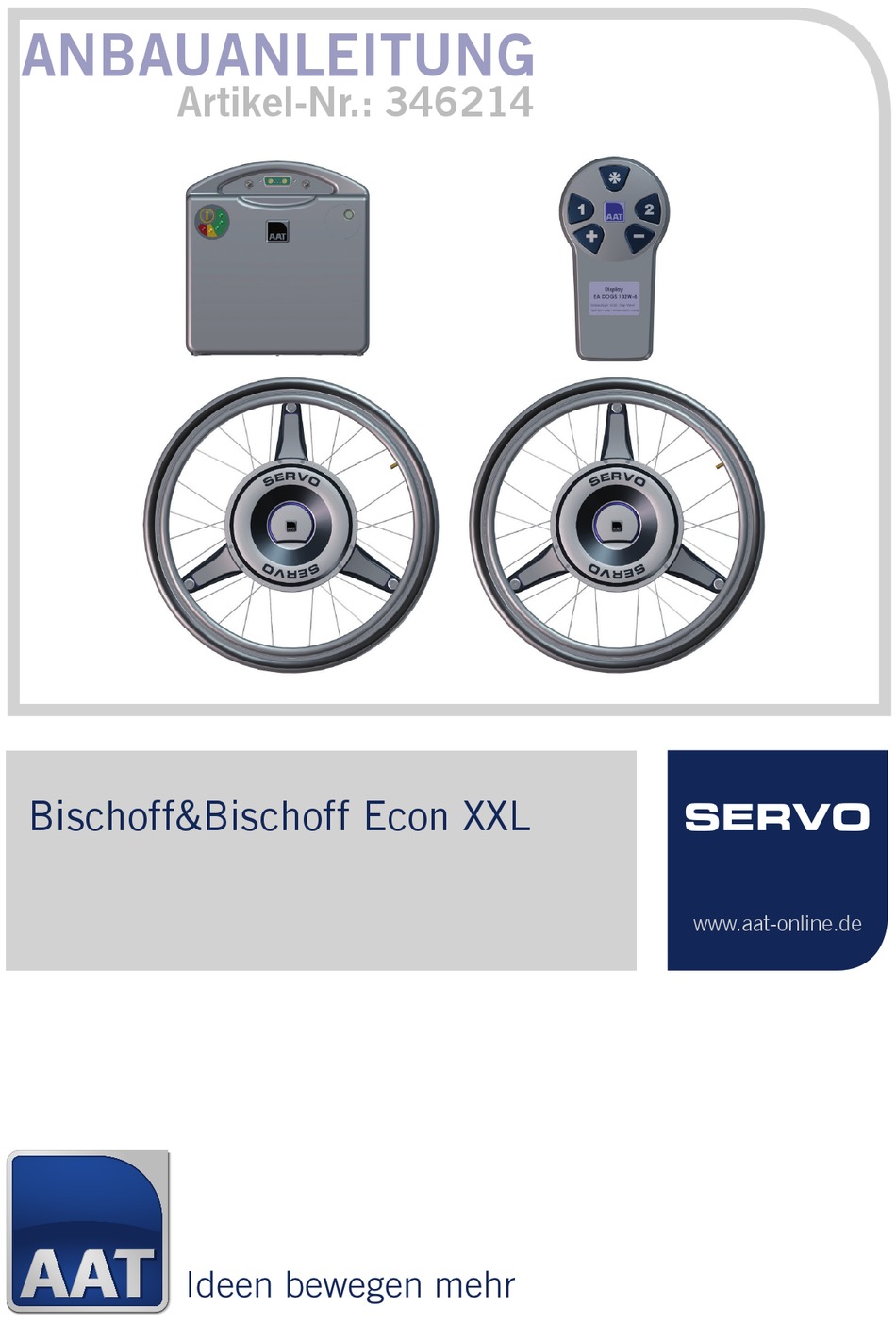

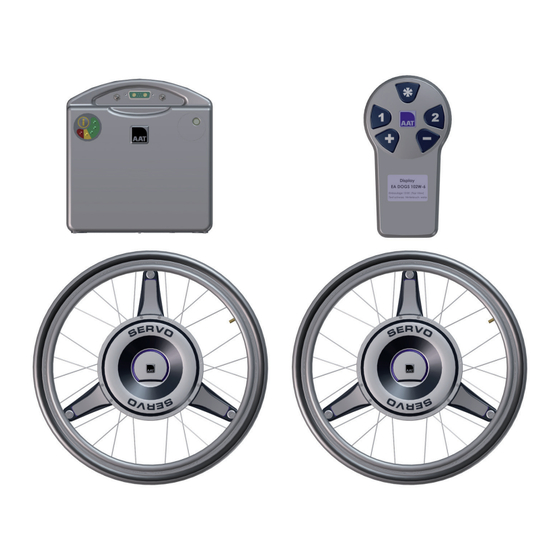

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 346214 Bischoff&Bischoff Econ XXL SERVO www.aat-online.de...
- Seite 2 Vorrausetzungen für den Anbau der AAT- Multihalterung 5: Die Original- Radaufnahmen des Rollstuhlherstellers dürfen nur entfernt und durch die Multihalterung 5 ersetzt werden, wenn die Original- Radaufnahme nicht zur Stabilität des Rollstuhles beiträgt. Das hintere Vertikalrohr muss im Rollstuhlrahmen integriert sein.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 001480 Kontermutter M16 x 1 mm SW22 001912 Sicherungsscheibe S (Schnorr ) Ø 16.0 002251 Zugschnäpper mit Kunststoffkopf und Platte für Rastbolzen GN608- 002299 Platte 002348 Linsensenkschraube-Kreuzschl.H DIN 966-AM5x16-4.8 036290 Senkschraube mit ISK DIN 7991-M5x16-8.8 035686 Senkschraube mit ISK DIN 7991-M3x18-10.9...
- Seite 4 Überprüfen Sie, ob der vorgeschriebene Abstand von 10 mm des AAT- Antriebsrad zum Rollstuhlseitenteil eingehalten wird und die Feststellbremse mindestens mit der Hälfte des AAT- Antriebsrad im Eingriff ist. Überprüfen Sie die Parallelität des AAT- Antriebsrad, indem Sie den Abstand des Rades vorne und hinten messen.
- Seite 5 10/11/15 Teil Bezeichnung 1 Bezeichnung 2 Anzl 041079 Multiknotenblech 5 Fertigteil-links 041078 Multiknotenblech 5 Fertigteil-rechts 002292 Halterungs- Schelle 002295 KST- Rohrschelle 002296 KST- Rohrschelle 002297 KST- Rohrschelle 002298 KST- Rohrschelle 002304 Linsenschraube mit ISK DIN 7380-M8x40-10.9 002305 Linsenschraube mit ISK DIN 7380-M8x45-10.9 003425 Linsenschraube mit ISK...
- Seite 6 Bild 1 linke Seite außen Bild 2 rechte Seite innen Verdreh und ESD-Sicherung Pos. 12 Verdrehsicherung Pos. 10/11+14 linke Seite hinten Zur Vermeidung elektrostatischer Aufladungen ein Gewindestift pro Seite verwenden (siehe Pos. 12).
- Seite 7 Achtung! Der Anbau darf nur durch vom Sofern nichts anderes angegeben Hersteller autorisierte Fachkräfte erfolgen. sind Schraubverbindungen mit Festigkeitsklasse 8.8 oder höher wie folgt anzuziehen. Wichtiger Montagehinweis für Kippstützen! Gewindegröße Drehmoment in Nm Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können.
- Seite 8 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen. Akkutasche unter dem Rollstuhl aufhängen.
- Seite 9 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 10 Kabelsatz Beispiel: Bediengeräteaufnahme...
- Seite 11 VORSICHT - Kalibrierung immer nur nach Änderungen am Rollstuhl (Austausch Lenkrollen/Halterung/Antriebsräder) oder bei Anwenderwechsel / Wiedereinsatz durchführen! Bedienungsanleitung beachten! Bild 1 SERVO einschalten. Evtl. Tastensperre deaktivieren. Erst Taste *, dann Taste 1 drücken. » Symbol wird ausgeblendet! Bild 2 Fahrprogramm 1 und niedrigste Unterstützungsstufe einstellen.
- Seite 12 Taste + und - gleichzeitig solange gedrückt halten bis Meldung im Display. Bild 6 SERVO ausschalten - Taste 1 gedrückt halten. Antriebsräder demontieren, rechtes Rad - links montieren und linkes Rad - rechts montieren. SERVO einschalten - Taste 1 drücken.
- Seite 13 Ferritmagnet Platzieren Sie nach der Montage des Kabelsatzes den Ferritmagneten duch verschieben so nah wie möglich am Steckergehäuse Notizen...
- Seite 14 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 09.08.2016 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
