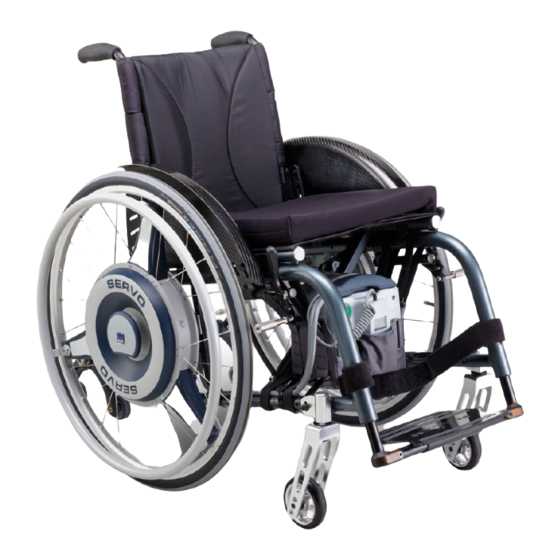

AAT Servo Anbauanleitung
Pro activ traveler
Vorschau ausblenden
Andere Handbücher für Servo:
- Originalbetriebsanleitung (80 Seiten) ,
- Original bedienungsanleitung (80 Seiten) ,
- Originalbedienungsanleitun (20 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für AAT Servo
Inhaltszusammenfassung für AAT Servo
- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 346107 Pro Activ Traveler SERVO www.aat-online.de...
- Seite 2 Vorgehensweise Zusammenbau Multihalterung 6 -1: Die Angaben beziehen sich auf eine Seite, die andere Seite wird dem entsprechend gleich montiert. Bringen Sie 4 Stk. Zylinderstift DIN 7-3M6x12 Pos. 7 in dem Multiknotenblech 6 -1 an. Befestigen Sie die Verriegelung Rollstuhlhalter Pos 3 mit 2 Stk.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 036149 Multiknotenblech 6-1 Fertigteil links 036147 Multiknotenblech 6-1 Fertigt. rechts 036327 Verriegelung Rollstuhlhalter Fertigteil 036323 Haken für Halterung Fertigteil 035143 Fangbolzen Halterung Radnabenantriebe 035131 O-Ring 7 x 2 032537 Zylinderstift DIN 7-3M6x8 035686 Senkschraube mit ISK DIN 7991-M3x18-10.9 000300 Sechskantmutter mit Klemmteil...
- Seite 4 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 050048 Multihalterung 6-1 Baugruppe 2 001804 Bundmutter DIN 7991-M8x30- 3 000138 Senkschraube mit ISK 4 002356 Distanzplatte 5 001909 Distanzhülsen 6,4 /10 x 6Ni 6 001911 Distanzhülsen 6,4 /10 x10Ni 7 000003 Sicherungsscheibe S (Schnorr ) Ø...
- Seite 5 linke Seite außen rechte Seite innen linke Seite hinten...
- Seite 6 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Wichtiger Montagehinweis für Kabel! Kabel müssen knickfrei verlegt werden. Kabel dürfen bei Faltrollstühlen nicht einklemmen. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden.
- Seite 7 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen. Akkutasche unter dem Rollstuhl aufhängen.
- Seite 8 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 9 Kabelsatz Beispiel: Bediengeräteaufnahme...
-
Seite 10: Kalibrierung Neigungssensor
VORSICHT - Kalibrierung immer nur nach Änderungen am Rollstuhl (Austausch Lenkrollen/Halterung/Antriebsräder) oder bei Anwenderwechsel / Wiedereinsatz durchführen! Bedienungsanleitung beachten! Bild 1 SERVO einschalten. Evtl. Tastensperre deaktivieren. Erst Taste *, dann Taste 1 drücken. » Symbol wird ausgeblendet! Bild 2 Fahrprogramm 1 und niedrigste Unterstützungsstufe einstellen. - Seite 11 Taste + und - gleichzeitig solange gedrückt halten bis Meldung im Display. Bild 6 SERVO ausschalten - Taste 1 gedrückt halten. Antriebsräder demontieren, rechtes Rad - links montieren und linkes Rad - rechts montieren. SERVO einschalten - Taste 1 drücken.
- Seite 12 Ferritmagnet Platzieren Sie nach der Montage des Kabelsatzes den Ferritmagneten duch verschieben so nah wie möglich am Steckergehäuse...
- Seite 13 Notizen...
- Seite 14 Notizen...
- Seite 15 Notizen...
-
Seite 16: Ihre Ansprechpartner
Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 05.12.2014 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
