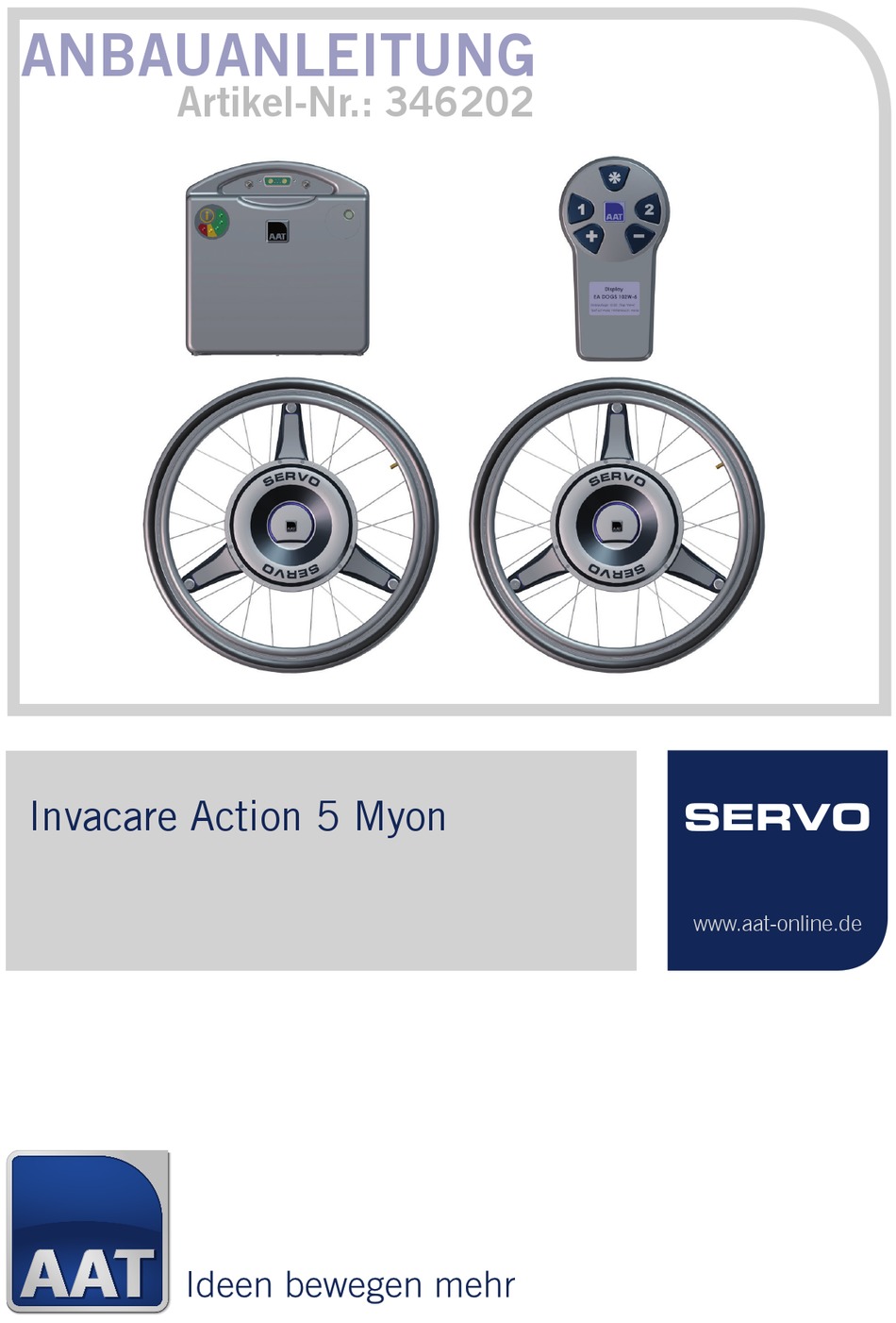

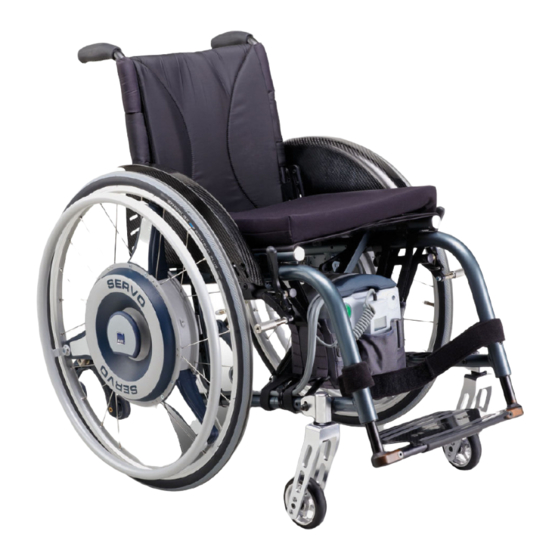

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 346202 Invacare Action 5 Myon SERVO www.aat-online.de...
- Seite 2 Vorrausetzungen für den Anbau der Multihalterung 6-4: Die Multihalterung 6-2 passt nur an Rollstühle, die mit Bohrungen zur Radaufnahme mit Durchmesser 16 mm oder größer ausgestattet sind. Vorgehensweise Zusammenbau Multihalterung 6-4: Die Angaben beziehen sich auf eine Seite, die andere Seite wird dem entsprechend gleich montiert.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 039400 Multiknotenblech 6 gekürzt 035756 Klemmblech MH6 036327 Verriegelung Rollstuhlhalter Fertigteil 036323 Haken für Halterung Fertigteil 035143 Fangbolzen Halterung Radnabenantriebe 035131 O-Ring 7 x 2 032537 Zylinderstift DIN 7-3M6x8 035686 Senkschraube mit ISK DIN 7991-M3x18-10.9 000300 Sechskantmutter mit Klemmteil DIN 985-M3-8...
- Seite 4 Beispielansicht Verdrehsicherung vertikal...
- Seite 5 Faltrollstühlen nicht einklemmen. Adapterhülsen M16x1 Sicherung Schraubverbindungen! Alle Schraubverbindungen ohne Sicherungsscheibe sind mit Schraubensicherungen zu versehen. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden. Anbau nur bei AAT möglich Keine AAT-Kippstützen möglich Nur in der hintersten Radposition anbaubar...
- Seite 6 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 050050 Multihalterung 6-4 Baugruppe 2 001911 Distanzhülse 6,4 / 10 x 10 Ni DIN 7984-M5x25- 3 003175 Zylinderschraube mit ISK DIN 912-M5x45- 4 003173 Zylinderschraube mit ISK 5 000173 Sicherungsscheibe S ( Schnorr) Ø...
- Seite 7 rechte Seite innen linke Seite hinten Bedienteilaufnahme Halter Zylinderschraube Senkschrsaube Senkschrsaube + Mutter...
- Seite 8 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen. Akkutasche unter dem Rollstuhl aufhängen.
- Seite 9 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 10 Kabelsatz Beispiel: Bediengeräteaufnahme...
-
Seite 11: Kalibrierung Neigungssensor
VORSICHT - Kalibrierung immer nur nach Änderungen am Rollstuhl (Austausch Lenkrollen/Halterung/Antriebsräder) oder bei Anwenderwechsel / Wiedereinsatz durchführen! Bedienungsanleitung beachten! Bild 1 SERVO einschalten. Evtl. Tastensperre deaktivieren. Erst Taste *, dann Taste 1 drücken. » Symbol wird ausgeblendet! Bild 2 Fahrprogramm 1 und niedrigste Unterstützungsstufe einstellen. - Seite 12 Taste + und - gleichzeitig solange gedrückt halten bis Meldung im Display. Bild 6 SERVO ausschalten - Taste 1 gedrückt halten. Antriebsräder demontieren, rechtes Rad - links montieren und linkes Rad - rechts montieren. SERVO einschalten - Taste 1 drücken.
- Seite 13 Ferritmagnet Platzieren Sie nach der Montage des Kabelsatzes den Ferritmagneten duch verschieben so nah wie möglich am Steckergehäuse...
- Seite 14 Notizen...
- Seite 15 Notizen...
-
Seite 16: Ihre Ansprechpartner
Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 28.10.2019 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
