MHZ DELTA H Montageanleitung
Vorschau ausblenden
Andere Handbücher für DELTA H:
- Montageanleitung (10 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für MHZ DELTA H
Inhaltszusammenfassung für MHZ DELTA H

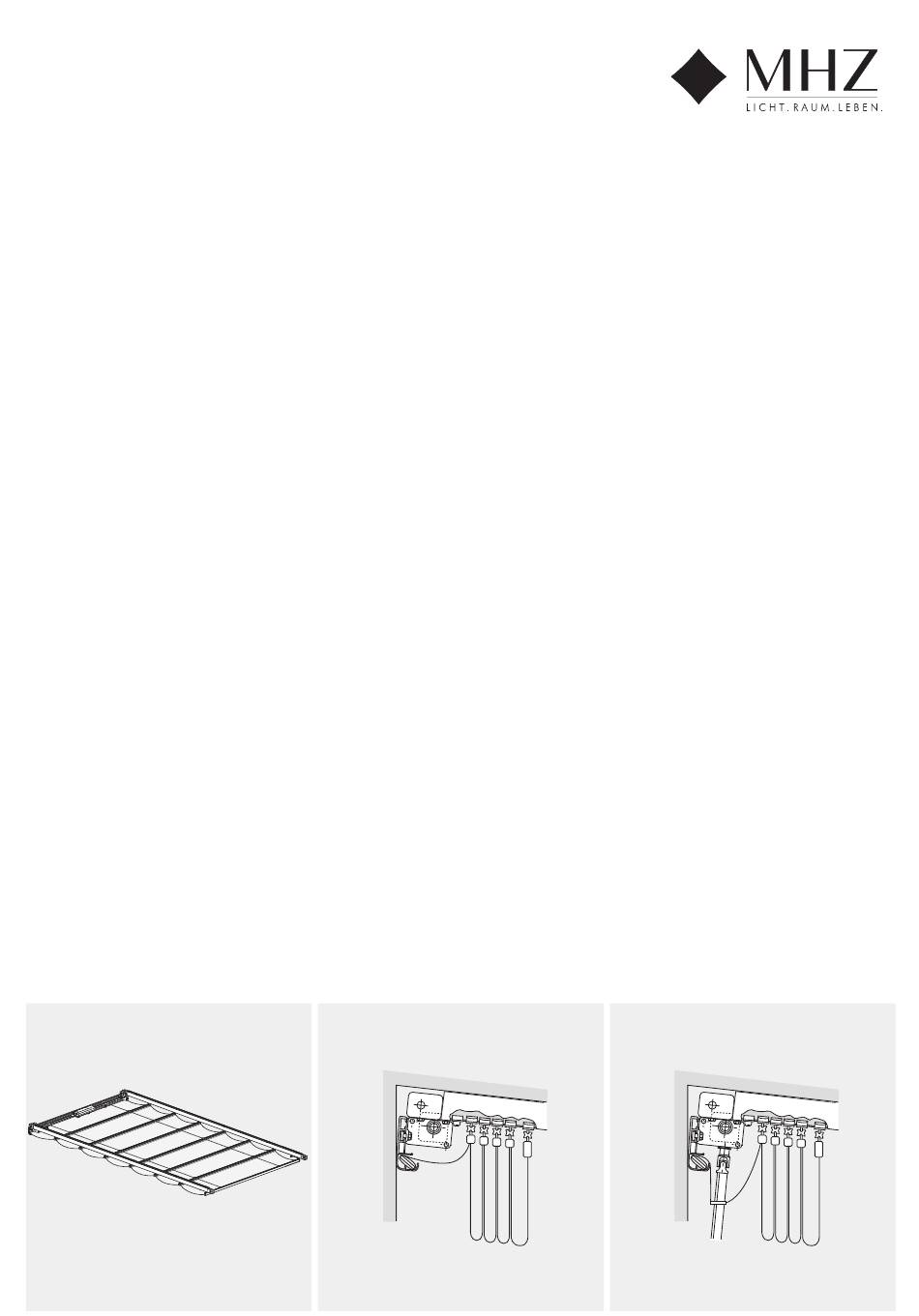

- Seite 1 Montageanleitung Ausgabe 09.2024 Innenbeschattung DELTA H...
- Seite 2 Montageanleitung Innenbeschattung DELTA H Inhaltsverzeichnis Seite Sicherheitshinweise zur Montage 3 bis 5 Montageanleitung 6 bis 14 Einstellanleitung für Elero JA-Antriebe Technische Änderungen vorbehalten, Ausgabe 09.2024...
- Seite 3 Montageanleitung Innenbeschattung DELTA H Wichtige Sicherheitshinweise zur Montage Lesen der Montage- und Bedienungsanleitungen 1.3. Warenannahme Die Lieferung muß sofort nach Erhalt auf Transportschäden Die Montage- und Bedienungsanleitungen müssen überprüft werden. Außerdem muß der Inhalt der Sendung vor der Montage gelesen und beachtet werden. Eine mit dem Lieferschein verglichen werden.
- Seite 4 Zusätzliche Belastungen der Beschattung durch angehängte Gegenstände oder durch Seilabspannungen können zu Be- schädigungen oder zum Absturz der Beschattung führen und sind daher nicht zulässig. MHZ Hachtel GmbH & Co. KG 1.11. Unkontrollierte Bedienung Sindelfinger Straße 21, D-70771 Leinfelden-Echterdingen Germany Bei Arbeiten im Fahrbereich der Beschattung muss die automatische Steuerung ausgeschaltet werden.
- Seite 5 Montageanleitung Innenbeschattung DELTA H Wichtige Sicherheitshinweise zur Montage 1.13. Quetsch- und Scherbereiche Es bestehen Quetsch- und Scherbereiche im Bereich der Behangschienen, sowie den seitlichen Führungsschienen. Kleidungsstücke bzw. Körperteile können von der Anlage erfasst, gequetscht und mit eingezogen werden. Verletzungsgefahr! Wird die Beschattung in einer Höhe unter 2,5 Meter über zugänglichen Verkehrswegen oder anderweitig leicht...

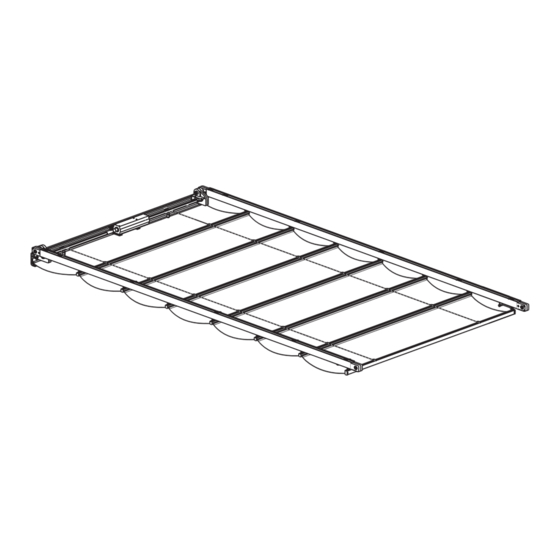

- Seite 6 MONTAGEANLEITUNG Innenbeschattung DELTA H 1. Wandprofil 2. Elektro-Antrieb 3. Kugelkette 4. Führungsschiene 5. Behangschiene 6. Spannhebel zur Befestigung 7. Umlenkung 8. Fallschiene 9. Behang 10. Überzugsbügel 11. Gleiter 12. Endkappe 13. Halter Achtung: MHZ-Beschattungen sind weitgehend Achtung: Lieferung sofort auf Transportschäden wartungsfrei, sollten Störungen an der...
- Seite 7 Montageanleitung Innenbeschattung DELTA H Technische Daten DELTA H Feldbreite: von 65 cm bis 325 cm Neigungs- winkel Ausfall: von 125 cm bis 700 cm Neigungswinkel: von 0° bis 40° gekoppelt mit Getriebe: max. 3 Anlagen, bis max. Gesamtbreite 600 cm, max. Fläche 25 m²...
- Seite 8 Montageanleitung Innenbeschattung DELTA H Montagearten: 1. Montageart 1 unter die Konstruktion mit Spannhebeln 2. Montageart 2 zwischen die Konstruktion mit Sparrenwinkeln und Spannhebeln 1. Montageart 1 unter die Konstruktion mit Spannhebeln Befestigung der Spannhebel im Abstand Schiene vorne von 70 cm an der Unterkonstruktion ausrichten! (ca.
- Seite 9 Montageanleitung Innenbeschattung DELTA H Montierte Führungsschienen diagonal (über Kreuz) und auf Rastermaß aus- richten und sichern. Mass X = Mass Y Bei gekoppelten Anlagen bitte Seite 13 beachten! (Schraube mittig der rechteckigen Aussparung Führungsschienen mit zusätz- lichen Sicherungsschrauben (15) durch die hintere Bohrung der Führungsschienen mit der Unter-...
- Seite 10 Montageanleitung Innenbeschattung DELTA H Getriebegehäuse (16) mit den Führungs- schienen (4) verschrauben (Nutenstein, Sechskantschraube M6x14, U-Scheibe ø6,4). Rastermaß der Anlage überprüfen. Das Wandprofil muss rechtwinklig zu den Führungsschienen montiert sein, ggf. ausrichten. 4. Fallschiene einhängen Typ H Die Fallschiene (8) des Stoffbehanges in den Verlängerungsstab (21) einhängen und...
- Seite 11 Montageanleitung Innenbeschattung DELTA H 5. Befestigung Behangschienen Die Behangschienen (5) in die bereits vor- montierten Gleiter (24) einhängen und durch herunterziehen des Gleiter-Klemm- stücks (25) sichern. 6. Behang festsetzen im Wandprofil - bei Getriebebedienung: Endmontage der Getriebeausführung laut Anleitung S.14 - bei Motorbedienung: Motorendschalter laut Anleitung S.15...
- Seite 12 Montageanleitung Innenbeschattung DELTA H 7. Montage Kugelkette Die Kugelkette (3) wie gezeigt (Schritt 1+2), mit Ringschraube (27) und dem 2- teiligen Schritt 3 Kugelkettenschloss (28) im Wandprofil fest- setzen. Schritt 1 Anschließend Kugelkettenhalter (29) auf Be- hangschiene aufsetzen und durch Rechts- drehung in der Behangschiene (5) festsetzen (Schritt 3+4).
- Seite 13 Montageanleitung Innenbeschattung DELTA H 8. Kopplung Wandprofil und Führungsachse Das mit dem Antrieb versehene Feld wie bei Einzel- Kopplung für Nutrohr ø14 (32) auf beide Antriebs- anlagen montieren. achsen (33) stecken und verschrauben (Innensechs- Führungschienen laut Rastermaß an Decke oder kantschlüssel Gr.2,5).
- Seite 14 Montageanleitung Innenbeschattung DELTA H 10. Montage und Einstellung Mittelgetriebe Zur Positionierung des Getriebelagers die Sechskantschrauben (38) lösen und das Lager mit Mittelgetriebe (39) auf die gewünschte Position schieben. Schrauben wieder sichern. Zum Schwenken des Mittelgetriebes (40) die Sechskantmutter M6 (41) lösen und Antriebs- zapfen (42) in senkrechte Position schwenken.
- Seite 15 Räume nach VDE 0100 sind beim Anschluß einzuhalten. Bei Installation muß die Möglichkeit einer allpoligen Trennung vom Netz ge- schaffen werden. MHZ-Motoren sind deshalb grundsätzlich mit einer Stecker- kupplung ausgerüstet. Bei Bedienung über Schalter sind nur Tastschalter mit “Totmann”-Schaltung zu-...
