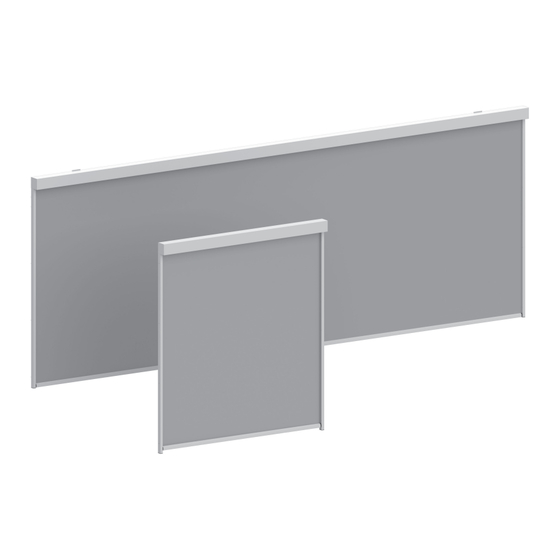

MHZ zip6 Montageanleitung
Senkrechtmarkise
Vorschau ausblenden
Andere Handbücher für zip6:
- Montageanleitung (88 Seiten) ,
- Bedienungs- und wartungsanleitung (63 Seiten) ,
- Inbetriebnahme (2 Seiten)
Quicklinks
Verwandte Anleitungen für MHZ zip6
Inhaltszusammenfassung für MHZ zip6

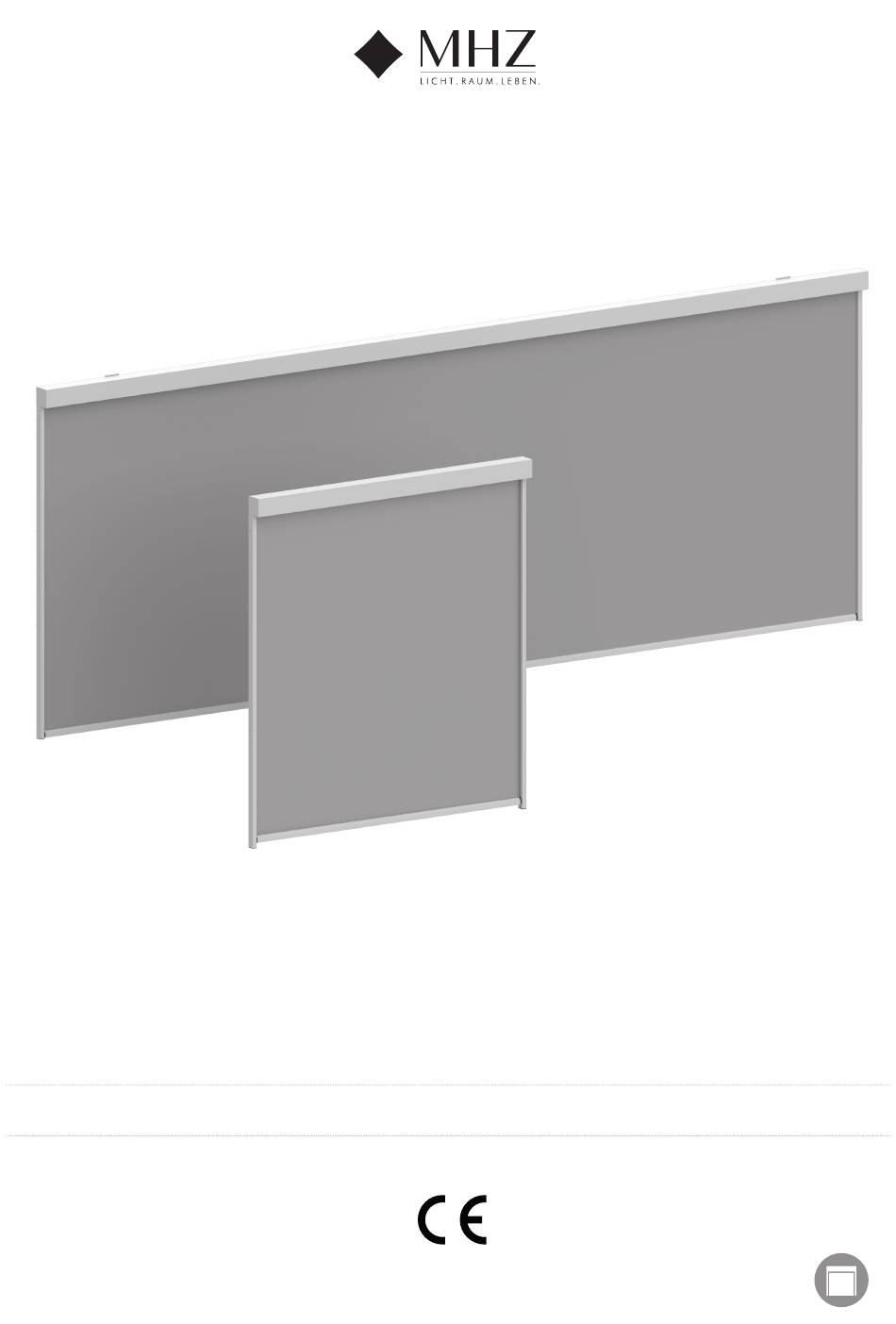

- Seite 1 SENKRECHTMARKISE zip 6 Ausgabe 04.2024 Montageanleitung I...
-
Seite 3: Sicherheitshinweise
Senkrechtmarkise zip 6 Sicherheitshinweise Wichtige Sicherheitshinweise zur Montage Lesen der Montage- und Bedienungsanleitungen 4. Transport Die Montage- und Bedienungsanleitungen müssen vor der Die zulässigen Achslasten und das zulässige Gesamtgewicht Montage gelesen und beachtet werden. Eine Nichtbeachtung ent- für das Transportmittel dürfen nicht überschritten werden. Durch Zu- bindet den Hersteller von seiner Haftungspflicht. - Seite 4 Sonnenschutz konzeptioniert. Die Kassette ist waagrecht und die Führungsschienen sind senkrecht zu montieren. Veränderungen, wie An- und Umbauten, die nicht vom Hersteller vor- MHZ Hachtel GmbH & Co. KG gesehen sind, dürfen nur mit schriftlicher Genehmigung des Herstel- Sindelfinger Straße 21 lers vorgenommen werden.
- Seite 5 Aufklärung zu den Sicherheitshinweisen schriftlich bestätigen. Für Probeläufe niemals Automatiksteuerungen oder Schalter be- MHZ empfiehlt eine jährliche Reinigung und Wartung: nutzen, bei denen die Markise nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes). Die Benutzung eines Probe- Durch eine regelmäßige Instandhaltung (Inspektion, Wartung, In-...
- Seite 6 Senkrechtmarkise zip 6 Montageanleitung Modell 48-1206 (Anlagenbreite ≤ 4000 m) 1. Vorbereitung Montage - Befestigungspunkte A = B C = D e i t C / D ≤ 2 mm A = B Anzahl Befestigungspunkte Basisprofil Führungsschienenlänge Anlagenbreite in mm in mm 1000 2000...
- Seite 7 Senkrechtmarkise zip 6 Montageanleitung Modell 48-1206 (Anlagenbreite > 4000 mm) 2. Befestigungspunkte Wandwinkel 2. Befestigungspunkte Deckenwinkel Anlagenbreite Anlagenbeite Anlagenbreite 4.001 - 6.000 mm 400 mm +/-200 mm 29 mm 29 mm Ø Ausgabe 04.2024 Technische Änderungen vorbehalten I...
- Seite 8 Senkrechtmarkise zip 6 Montageanleitung Modell 48-1206 (Anlagenbreite > 4000 mm) 3. Montage Wandwinkel (1) und Deckenwinkel (2) 2 x M5 x 8mm 2 x M5 x 8mm Ausgabe 04.2024 Technische Änderungen vorbehalten I...
- Seite 9 Senkrechtmarkise zip 6 Montageanleitung Modell 48-1206 (Anlagenbreite > 4000 mm) 3. Montage Führungsschiene - Kontrolle auf Parallelität und Diagonale C = D A = B e i t C / D ≤ 2 mm A = B Anzahl Befestigungspunkte Basisprofil Führungsschienenlänge Anlagenbreite in mm in mm...
- Seite 10 Senkrechtmarkise zip 6 Montageanleitung Modell 48-1206 (Anlagenbreite > 4000 mm) 5. Montage Führungsschienen - Führung Stoff Bohrung Ø 6 mm 4,8 x 38 mm M5 x 2 x M5 x 8 mm 20 mm Bohrung Ø 6 mm M5 x 20 mm 4,8 x 38 mm Ausgabe 04.2024...
- Seite 11 Senkrechtmarkise zip 6 Montageanleitung Modell 48-1206 6. Montage Führungsschienen - Direktmontage In Kombination mit einer Deckenmontage muss ab Anlagenbreiten 4.001 mm die Kassette direkt mit dem Untergrund verschraubt werden. Die Alu-Blende ist bis 3.199 mm durchgehend. Ab Anlagenbreite 3200 mm ist die Alu-Blende 2 teilig und mittig gestoßen. Achtung: Ab Anlagenbreite 4.001 mm ist die Montage mit Wand- oder Deckenwinkel nicht möglich.
- Seite 12 Senkrechtmarkise zip 6 Montageanleitung Modell 48-1206 7. Behang-Probelauf mit montierten Führungsschienen Endlageneinstellung Hinweis auf separate Beilagenblätter der Motorenhersteller. Ausgabe 04.2024 Technische Änderungen vorbehalten I...
- Seite 16 MHZ Hachtel GmbH & Co. KG · Sindelfinger Straße 21 · D-70771 Leinfelden-Echterdingen · www.mhz.de MHZ Hachtel & Co. Ges.m.b.H. · Laxenburger Str. 244 · A-1230 Wien · www.mhz.at MHZ Hachtel S.à.r.l. · 27, rue de Steinfort · L-8366 Hagen · www.mhz.lu MHZ Hachtel &...
