EX-1504HMS
3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 3.2 (Gen1) B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+

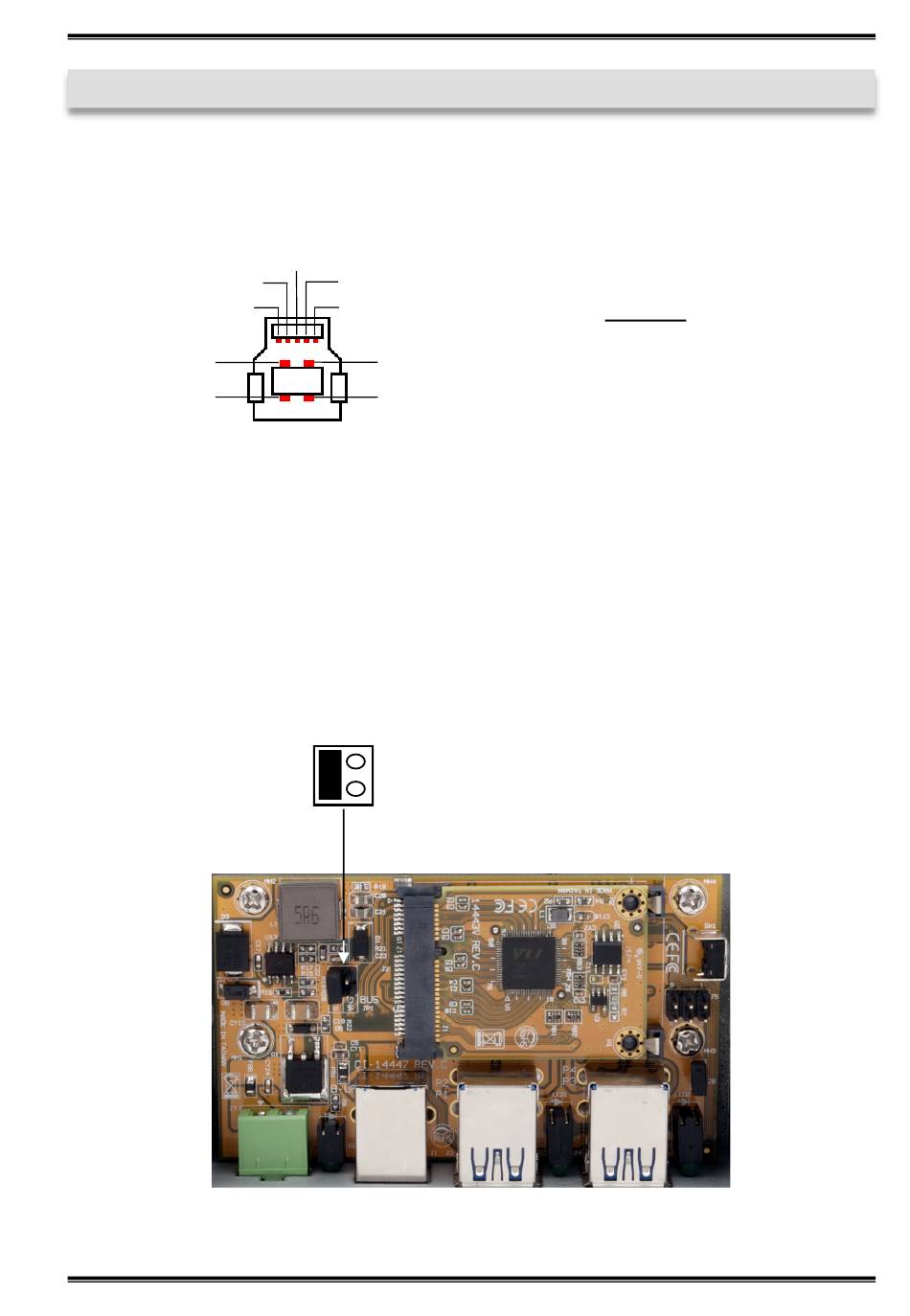

3.3 Jumper Einstellungen
Die EX-1504HMS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber die
Möglichkeit die EX-1504HMS mit Bus-Power zu versorgen. Dafür müssen Sie zu erst
das Gehäuse mit den zwei Schrauben auf den Seiten öffnen. Als nächstes setzen Sie
den Jumper JP1 von DIS (Disable) auf ENA (Enable) um. Siehe nachfolgende Abbil-
dung.
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
ENA
DIS
JP1
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
5
Deutsch
