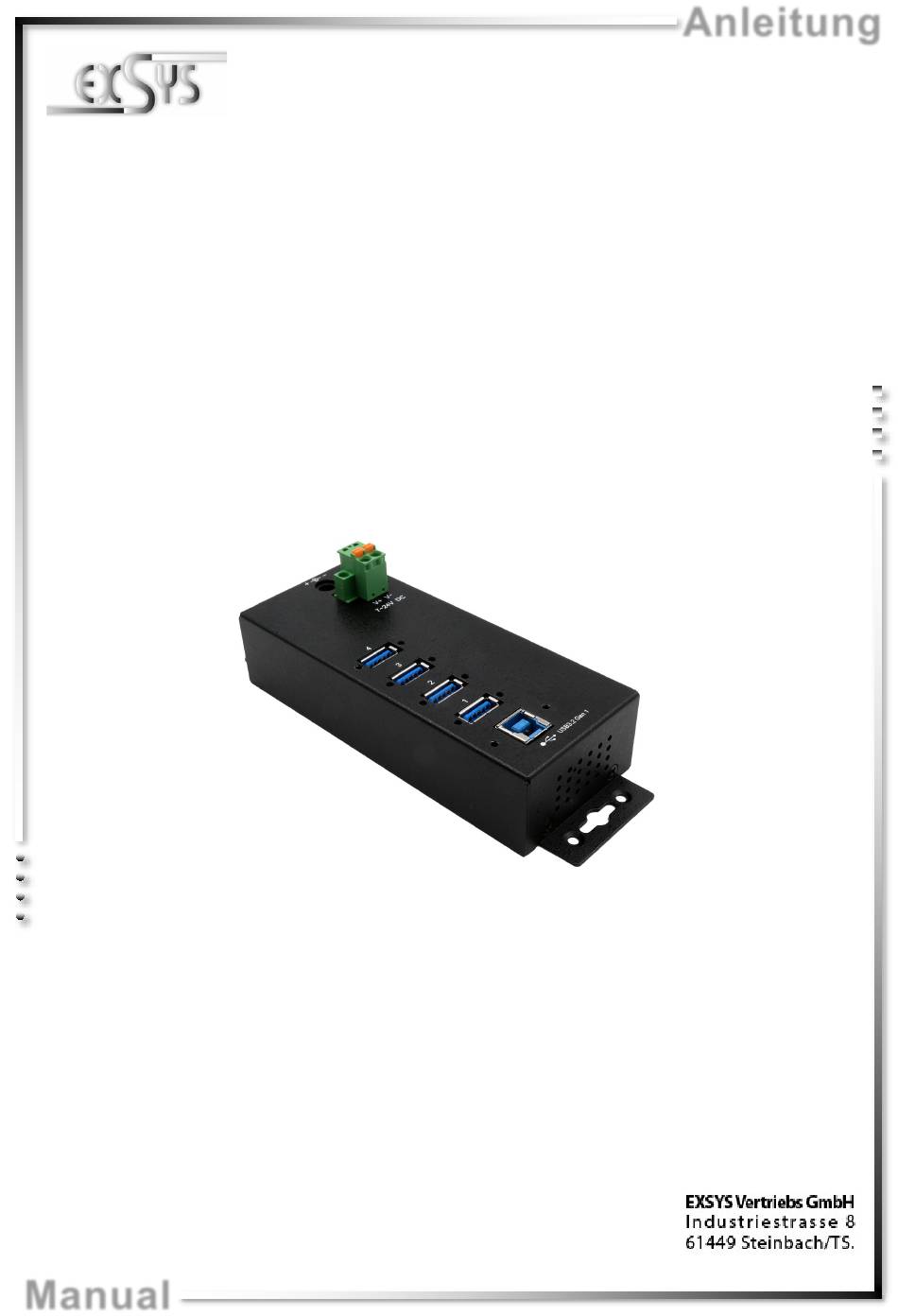

- Seite 1 Anleitung EX-1505HMVS 4-Port USB 3.2 Gen 1 Managed Metall HUB mit 3A Strom pro USB Port und 15KV ESD Überspannungsschutz für Trägerschiene 4-Port USB 3.2 Gen 1 Managed Metal HUB with with 3A power for each USB port and 15KV ESD Surge Protection for DIN-Rail Vers.
-
Seite 2: Inhaltsverzeichnis
Layout & Connections ··················································································· 11-12 Layout ·······················································································································11 Connections ·········································································································· 11-12 Hardware Installation ························································································· 12 Driver Installation ······························································································ 13 Managment Software···················································································· 14-15 Cleaning ········································································································· 15 Technical Information ························································································ 16 Technical Drawing ···························································································· 16 © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1505HMVS ist ein USB 3.2 Gen 1 Managed Metall HUB für bis zu 4 Endgeräte. Der Hub ist mit 4 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.2. -
Seite 4: Aufbau & Anschlüsse
Ihre Hardware zerstört werden!!! GND (Ground) +7V - 24V USB 3.2 Gen 1 A-Buchse: GND_DRAIN StdB_SSTX+ StdB_SSTX + Achtung! StdB_SSTX - StdB_SSTX - Stecker niemals umgekehrt oder mit Gewalt einstecken. © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Hardware Installation
Ihnen nur eine generelle Anleitung zum Einbau der EX-1505HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie die EX-1505HMVS an die Wand oder mit dem mitgeliefertem DIN-Rail Kit auf einer Trägerschiene. -
Seite 6: Treiber Installation
Deutsch EX-1505HMVS 5. Treiber Installation Alle Betriebssysteme Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-1505HMVS auto- matisch und installiert diesen. ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)“ & „USB -Controller“... -
Seite 7: Verwaltungssoftware
Nach Abschluss der Treiber Installation können Sie nun die Verwaltungssoftware installieren, um auf den EX-1505HMVS aus der Ferne zugreifen zu können. Legen Sie nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und starten Sie das „EXSYS_USBCTL-R1.03_Setup“... -
Seite 8: Reinigung
Deutsch EX-1505HMVS 6. Verwaltungssoftware Nun können Sie verschiedene Einstellungen an der EX-1505HMVS vornehmen. Ports können auch durch klicken auf die Port Alle Ports Nummer einzeln ein-/ausgeschaltet werden einschalten (Grün=Aktiv / Schwaz=Inaktiv) Neustart des Passwort vergeben Aktuelle Einstellungen Einstellungen Alle Ports... -
Seite 9: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +24 Volt Abmessung: 163,20 x 54,80 x 30,80 mm Gewicht: 588g 9. Technische Zeichnung © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 10: Description

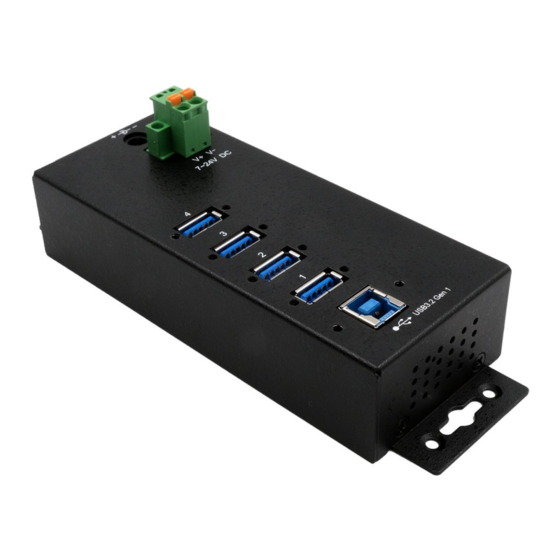

EX-1505HMVS 1. Description The EX-1505HMVS is a plug & play high-speed USB 3.2 Gen 1 managed metal hub for 4 USB devices. The EX-1505HMVS provides 4 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.2. Via a external power supply it is possible to provide a maxi- mum of 3A on each USB port. -
Seite 11: Layout & Connections
Hardware!!! GND (Ground) +7V - 24V USB 3.2 Gen 1 A-Port: GND_DRAIN StdB_SSTX+ StdB_SSTX + StdB_SSTX - StdB_SSTX - Attention! Never plug in with force or in wrong direction. © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 12: Hardware Installation
Because there are large differences between PC’s, we can give you only a general installation guide. Please refer your computer’s reference manual whenever in doubt. 1. Install the EX-1505HMVS to the wall or to a DIN-Rail if required 2. Connect the USB cable to the USB B-Port at the Hub. -
Seite 13: Driver Installation
Open the >Device manager<. Now you should see at „Ports (COM & LPT)“ & „USB-Controller“ the following new entry's: If you see this or a similar information the device is installed correctly. © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 14: Managment Software
After the driver installation is complete, you can now install the management software to access the EX-1505HMVS remotely. Now insert the driver CD in your CD-ROM drive (e.g. Drive D:) and run „EXSYS_USBCTL-R1.03_Setup“ which located in the „Windows“ folder (see picture): Follow the installation instructions and complete the installation. -
Seite 15: Cleaning
EX-1505HMVS English 6. Managment Software Now you can make various settings on the EX-1505HMVS. Ports can also be switched on/off individually All Ports by clicking on the port number switch ON (Green=Active / Black=Inactive) Save current Settings Reset Settings Restart the... -
Seite 16: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +24 Volt Size: 163,20 x 54,80 x 30,80 mm Weight: 588g 9. Technical Drawing © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
