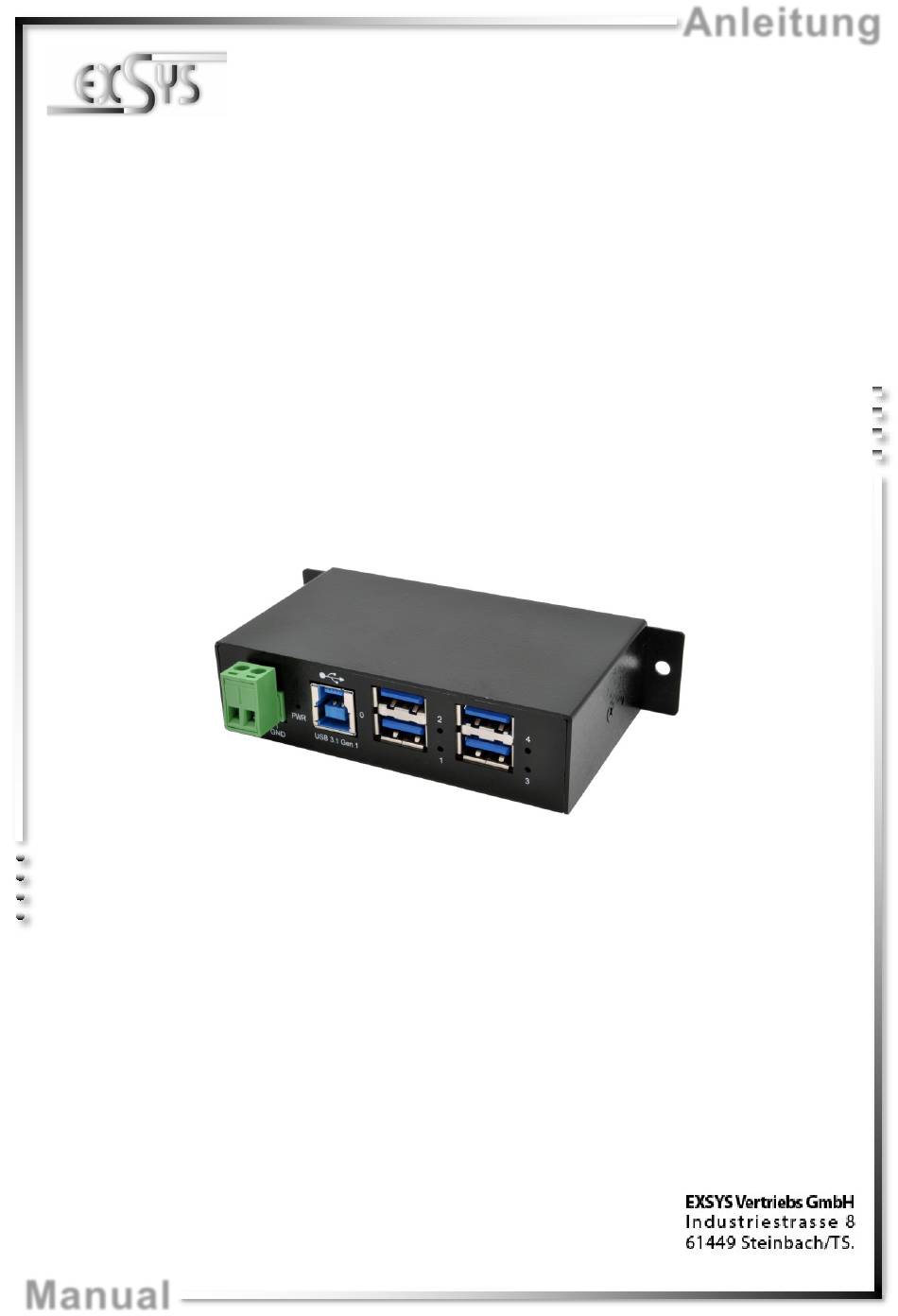

- Seite 1 Anleitung EX-1504HMS 4 Port USB 3.2 (Gen1) Managed Metall HUB mit 2,4A Strom pro USB Port und 15KV ESD Überspannungsschutz (DIN-Rail) 4 Port USB 3.2 (Gen1) Managed Metal HUB with with 2,4A power for each USB port and 15KV ESD Surge Protection (DIN-Rail) Vers.
-
Seite 2: Inhaltsverzeichnis
3.2 Connections ························································································ 11-12 3.3 Jumper Settings ························································································ 12 Hardware Installation ··········································································· 13 Driver Installation ················································································ 13 Managment Software ····································································· 14-15 Cleaning ··························································································· 15 Technical Information ·········································································· 16 Technical Drawing ·············································································· 16 © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1504HMS ist ein USB 3.2 (Gen1) Managed Metall HUB für bis zu 4 Endgeräte. Der Hub ist mit 4 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestat- tet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.2. Durch die Stromversorgung über den Terminal Block, können an jedem Port 2,4A zur Verfügung gestellt werden. -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
Ihre Hardware zerstört werden!!! GND (Ground) +7V - 48V USB 3.2 (Gen1) A-Buchse: GND_DRAIN StdB_SSTX+ StdB_SSTX + Achtung! StdB_SSTX - StdB_SSTX - Stecker niemals umgekehrt oder mit Gewalt einstecken. © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Jumper Einstellungen
Gewalt einstecken. 3.3 Jumper Einstellungen Die EX-1504HMS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber die Möglichkeit die EX-1504HMS mit Bus-Power zu versorgen. Dafür müssen Sie zu erst das Gehäuse mit den zwei Schrauben auf den Seiten öffnen. Als nächstes setzen Sie den Jumper JP1 von DIS (Disable) auf ENA (Enable) um. -
Seite 6: Hardware Installation
1504HMS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie die EX-1504HMS an die Wand oder mit dem mitgeliefertem DIN-Rail Kit auf einer Trägerschiene. 2. Verbinden Sie das mitgelieferte USB Kabel mit der USB Upstream B-Buchse des Hub´s. -
Seite 7: Verwaltungssoftware
Nach Abschluss der Treiber Installation können Sie nun die Verwaltungssoftware instal- lieren, um auf den EX-1504HMS aus der Ferne zugreifen zu können. Legen Sie nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und starten Sie das „EXSYS_USBCTL-R1.03_Setup“... -
Seite 8: Reinigung
Deutsch EX-1504HMS 6. Verwaltungssoftware Nun können Sie verschiedene Einstellungen an der EX-1504HMS vornehmen. Ports können auch durch klicken auf die Port Alle Ports Nummer einzeln ein-/ausgeschaltet werden einschalten (Grün=Aktiv / Schwaz=Inaktiv) Passwort vergeben Aktuelle Einstellungen Einstellungen Neustart des Alle Ports speichern zurücksetzen... -
Seite 9: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +48 Volt Abmessung: 114,60 x 67,40 x 26,00 mm Gewicht: 450g 9. Technische Zeichnung © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 10: Description

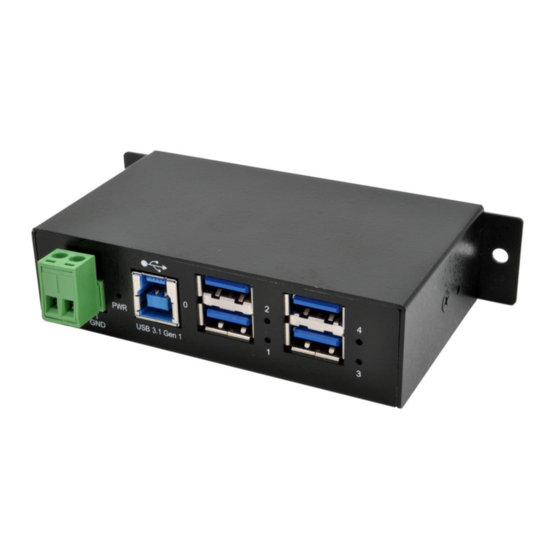

EX-1504HMS 1. Description The EX-1504HMS is a plug & play high-speed USB 3.2 (Gen1) managed metal hub for 4 USB devices. The EX-1504HMS provides 4 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.2. Via a external power supply it is possible to provide a maximum of 2,4A on each USB port. -
Seite 11: Layout, Connections & Jumper Settings
Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 48V USB 3.2 (Gen1) A-Port: GND_DRAIN StdB_SSTX+ StdB_SSTX + StdB_SSTX - StdB_SSTX - Attention! Never plug in with force or in wrong direction. © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 12: Jumper Settings
The EX-1504HMS will be delivered with the setting Self-Power. You also have the possibility the EX-1504HMS to supply Bus-Power. For this you open the case with the two screws on the sides. Then you must set the jumper JP1 from DIS (Disable) to ENA (Enable). -
Seite 13: Hardware Installation
Because there are large differences between PC’s, we can give you only a general in- stallation guide. Please refer your computer’s reference manual whenever in doubt. 1. Install the EX-1504HMS to the wall or to a DIN-Rail if required 2. Connect the USB cable to the USB B-Port at the Hub. -
Seite 14: Managment Software
6. Managment Software After the driver installation is complete, you can now install the management software to access the EX-1504HMS remotely. Now insert the driver CD in your CD-ROM drive (e.g. Drive D:) and run „EXSYS_USBCTL-R1.03_Setup“ which located in the „Windows“... -
Seite 15: Cleaning
EX-1504HMS English 6. Managment Software Now you can make various settings on the EX-1504HMS. Ports can also be switched on/off individually All Ports by clicking on the port number switch ON (Green=Active / Black=Inactive) Assign Password Save current Settings Reset Settings Restart the... -
Seite 16: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +48 Volt Size: 114,60 x 67,40 x 26,00 mm Weight: 450g 9. Technical Drawing © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
