- Seite 1 Anleitung EX-1526HMVS 16 Port USB 3.2 Gen 1 Managed Metall HUB mit 1,5A Strom pro USB Port und 15KV ESD Überspannungsschutz 16 Port USB 3.2 Gen 1 Managed Metal HUB with with 1,5A power for each USB port and 15KV ESD Surge Protection Vers.
-
Seite 2: Inhaltsverzeichnis
Connections ·········································································································· 12-13 Hardware Installation ···················································································· 13-14 Driver Installation ······························································································ 14 Managment Software···················································································· 15-16 Reset to Factory Setting ····················································································· 17 Cleaning ········································································································· 17 Technical Information ························································································ 18 Technical Drawing ···························································································· 18 © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1526HMVS ist ein USB 3.2 Gen 1 Managed Metall HUB für bis zu 16 Endgeräte. Der Hub ist mit 16 Ports für Endgeräte und 2 Ports für den Anschluss an die PC‘s ausgestattet. Mittels des Kipp- schalters, wählt man welche USB B-Buchse auf die angeschlossenen Endgeräte zugreift. -
Seite 4: Aufbau & Anschlüsse
+12V - 24V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +12V - 24V +12-24V Buchse: ACHTUNG!!! Nur zur Verwendung mit optional erhältlichem Netzteil! © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Hardware Installation
Ihnen nur eine generelle Anleitung zum Anschluss der EX-1526HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie die EX-1526HMVS an die Wand oder mit dem mitgelieferten DIN-Rail Kit auf einer Tragschiene oder mit den Wandmontagewinkel in einem 19“ Rack. -
Seite 6: Treiber Installation
USB A-Buchse an Ihrem PC. 5. Treiber Installation Alle Betriebssysteme Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-1526HMVS auto- matisch und installiert diesen. ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)“ & „USB -Controller“... -
Seite 7: Verwaltungssoftware
Nach Abschluss der Treiber Installation können Sie nun die Verwaltungssoftware installieren, um auf den EX-1526HMVS aus der Ferne zugreifen zu können. Legen Sie nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und starten Sie das „EXSYS_USBCTL-R1.03_Setup“... - Seite 8 Deutsch EX-1526HMVS 6. Verwaltungssoftware Nun können Sie verschiedene Einstellungen an der EX-1526HMVS vornehmen. Ports können auch durch klicken auf die Port Alle Ports Nummer einzeln ein-/ausgeschaltet werden einschalten (Grün=Aktiv / Schwaz=Inaktiv) Neustart des Passwort vergeben Aktuelle Einstellungen Einstellungen Alle Ports...
-
Seite 9: Zurücksetzen Auf Werkseinstellung
Kraft und halten Sie den Knopf gedrückt, während Sie die Stromzufuhr zum Hub wiederherstellen. Nach etwa 5-10 Sekunden können Sie den Reset Knof wieder loslas- sen. 4. Der EX-1526HMVS wurde nun auf Werkseinstellung zurückgesetzt! Der Zustand ist nun fol- gender: • Alle USB Ports sind Aktiv •... -
Seite 10: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +12 bis +24 Volt Abmessung: 306,00 x 130,00 x 43,00 mm Gewicht: 1750g 10. Technische Zeichnung © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 11: Description

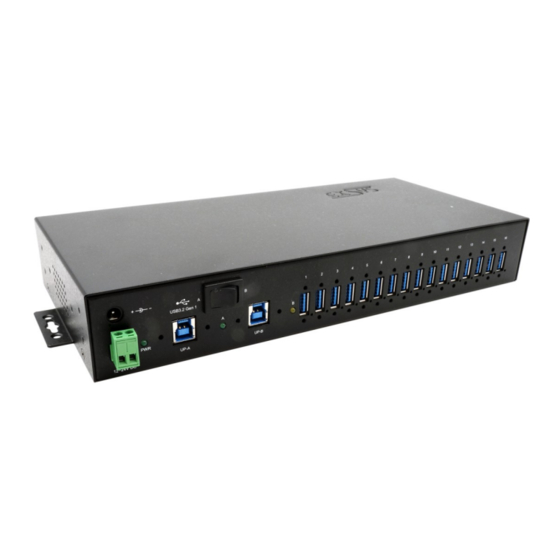

English 1. Description The EX-1526HMVS is a plug & play high-speed USB 3.2 Gen 1 managed metal hub for 16 USB devices. The EX-1526HMVS provides 16 ports for USB devices and 2 uplink ports for PC’s. It supports all USB connections from 1.1 to 3.2. All ports can fix with screw lock. Via a external pow- er supply it is possible to provide a maximum of 1,5A on each USB port or 3A on eight USB ports. -
Seite 12: Layout & Connections
+12V - 24V T-Block: ATTENTION!!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +12V - 24V +12-24V Connector: ATTENTION!!! Only for use with optionally available power supply unit! © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 13: Hardware Installation
Because there are large differences between PC’s, we can give you only a general installation guide. Please refer your computer’s reference manual whenever in doubt. 1. Install the EX-1526HMVS on the wall or on a DIN-Rail using the supplied DIN-Rail kit or in a 19" rack using the wall mounting brackets. -
Seite 14: Driver Installation
Open the >Device manager<. Now you should see at „Ports (COM & LPT)“ & „USB-Controller“ the following new entry's: If you see this or a similar information the device is installed correctly. © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 15: Managment Software
After the driver installation is complete, you can now install the management software to access the EX-1526HMVS remotely. Now insert the driver CD in your CD-ROM drive (e.g. Drive D:) and run „EXSYS_USBCTL-R1.03_Setup“ which located in the „Windows“ folder (see picture): Follow the installation instructions and complete the installation. - Seite 16 English EX-1526HMVS 6. Managment Software Now you can make various settings on the EX-1526HMVS. Ports can also be switched on/off individually All Ports by clicking on the port number switch ON (Green=Active / Black=Inactive) Save current Settings Reset Settings Restart the...
-
Seite 17: Reset To Factory Setting
English 7. Reset to Factory Setting You also have the possibility to reset the EX-1526HMVS to factory settings. To do this, please follow the steps below: 1. First of all, make sure that the hub is disconnected from the power and data lines! For this purpose, the operating LED must no longer light up. -
Seite 18: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +12 to +24 Volt Size: 306,00 x 130,00 x 43,00 mm Weight: 1750g 10. Technical Drawing © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved...
