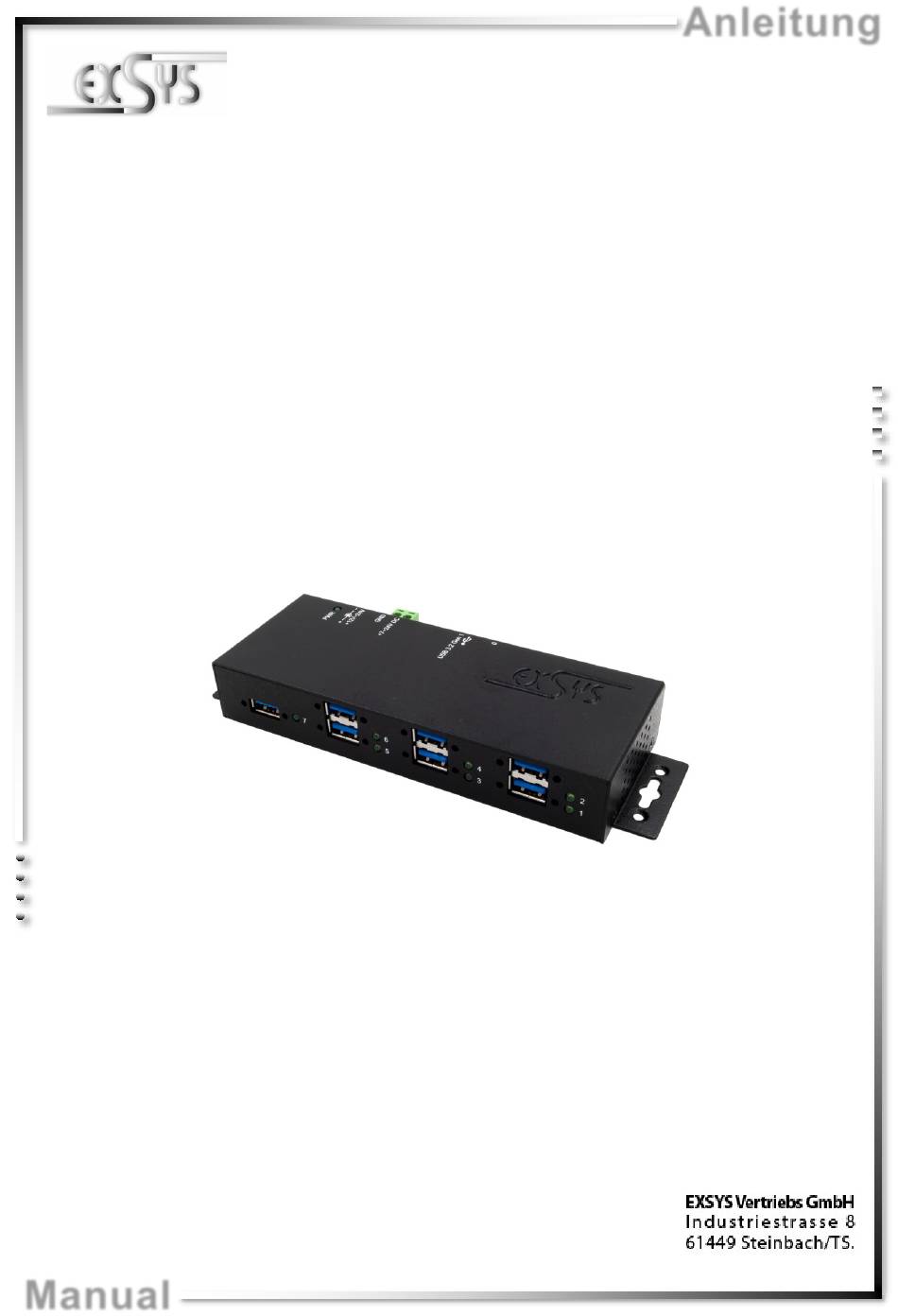

- Seite 1 Anleitung EX-1517HMVS 7 Port USB 3.2 (Gen1) Managed Metall HUB mit 2,4A Strom pro USB Port und 15KV ESD Überspannungsschutz 7 Port USB 3.2 (Gen1) Managed Metal HUB with with 2,4A power for each USB port and 15KV ESD Surge Protection Vers.
-
Seite 2: Inhaltsverzeichnis
3.2 Connections ························································································ 11-12 3.3 Jumper Settings ························································································ 12 Hardware Installation ··········································································· 13 Driver Installation ················································································ 13 Managment Software ····································································· 14-15 Cleaning ··························································································· 15 Technical Information ·········································································· 16 Technical Drawing ·············································································· 16 © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1517HMVS ist ein USB 3.2 (Gen1) Managed Metall HUB für bis zu 7 Endgeräte. Der Hub ist mit 7 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestat- tet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.2. Jeder Anschluss an der EX- 1517HMVS ist zusätzlich verschraubbar. -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +7V - 24V 12-24V Buchse: ACHTUNG!!! Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil! © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Jumper Einstellungen
3.3 Jumper Einstellungen Der EX-1517HMVS wird mit der Einstellung Bus-Power ausgeliefert. Sie haben aber die Möglichkeit den EX-1517HMVS auf der Datenleitung zum PC, sprich die USB B- Buchse stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. -
Seite 6: Hardware Installation
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)“ & „USB-Controller“ folgende Einträge sehen: Sind diese oder ähnliche Einträge vorhanden, ist der USB Hub richtig installiert. © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 7: Verwaltungssoftware
Nach Abschluss der Treiber Installation können Sie nun die Verwaltungssoftware instal- lieren, um auf den EX-1517HMVS aus der Ferne zugreifen zu können. Legen Sie nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und starten Sie das „EXSYS_USBCTL-R1.03_Setup“... -
Seite 8: Reinigung
Deutsch EX-1517HMVS 6. Verwaltungssoftware Nun können Sie verschiedene Einstellungen an der EX-1517HMVS vornehmen. Ports können auch durch klicken auf die Port Alle Ports Nummer einzeln ein-/ausgeschaltet werden einschalten (Grün=Aktiv / Schwaz=Inaktiv) Passwort vergeben Aktuelle Einstellungen Einstellungen Neustart des Alle Ports speichern zurücksetzen... -
Seite 9: Technische Daten
-20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +24 Volt & +12 bis +24 Volt Abmessung: 178,60 x 59,90 x 25,45 mm Gewicht: 780g 9. Technische Zeichnung © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 10: Description

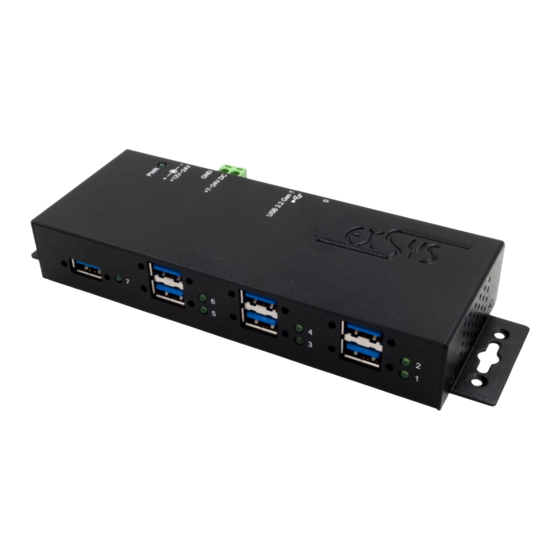

The EX-1517HMVS is a plug & play high-speed USB 3.2 (Gen1) managed metal hub for 7 USB devices. The EX-1517HMVS provides 7 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.2. All ports can fix with screw lock. -
Seite 11: Layout, Connections & Jumper Settings
+7V - 24V T-Block: ATTENTION!!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 24V 12-24V Connector: ATTENTION!!! Use only with Power Supply which is included in delivery! © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 12: Jumper Settings
Never plug in with force VBus or in wrong direction. 3.3 Jumper Settings The EX-1517HMVS will be delivered with the setting Bus-Power. But you have the possibility to cut the power at the data line. For this you open the case with the four screws on both sides. -
Seite 13: Hardware Installation
Open the >Device manager<. Now you should see at „Ports (COM & LPT)“ & „USB- Controller“ the following new entry's: If you see this or a similar information the device is installed correctly. © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 14: Managment Software
6. Managment Software After the driver installation is complete, you can now install the management software to access the EX-1517HMVS remotely. Now insert the driver CD in your CD-ROM drive (e.g. Drive D:) and run „EXSYS_USBCTL-R1.03_Setup“ which located in the „Windows“... -
Seite 15: Cleaning
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 16: Technical Information
-40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +24 Volt & +12 to +24 Volt Size: 178,60 x 59,90 x 25,45 mm Weight: 780g 9. Technical Drawing © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
