LCD-Display
Das Hauptgerät mit einem kontraststarken LCD-Display ist in Abbildung 2
unten dargestellt. Auf dem Bildschirm erscheint folgende Anzeige: Test-
modus, Pass/Spezielle Kabel, Kabelfehler, Schirmung, Batteriekapazität,
Nummer der Fernerkennung, vorhandene Spannung und Verdrahtungsplan
(Wiremap).
Pass/Spezielle Kabel
Kabelfehler
Schirmungsanzeige
{
Pin Nr. Tester
Verdrah-
tungsplan
Remoteeinheit
Testmodus
Die oberste Zeile des Bildschirms zeigt den Testmodus für den jeweiligen
Kabeltyp an (Voice - Sprache, Data - Netzwerk und Video).
Tonmodus
Für den Tonmodus wird ein Tonverfolger benötigt. Der Tonverfolger
ermöglicht es, den Kabelverlauf zu orten und potenzielle Fehler über das
Tonsignal zu erkennen. Die folgenden Symbole werden auf dem Bildschirm
angezeigt, wenn der Tonmodus aktiv ist.
▪ Tonmuster - Vier verschiedene Tonsignale HI, LO, Hi-Lo1 und
Hi-Lo2 sind auswählbar. Das zuletzt ausgewählte Tonsignal
erscheint in der rechten oberen Ecke des Bildschirms.
▪ Auswahl Tonpfad - Bei der Ortung eines Videokabels wird
das ausgewählte Tonsignal auf der Innenleiter ("P"), dem
Koax-Schirm ("S") oder sowohl auf dem Innenleiter und
dem Schirm ("PS") übertragen. Das Symbol für den aktuell
verwendeten Tonpfad erscheint in der linken unteren Ecke des
Bildschirms.
Hinweis: Der Tonverfolger ist einzeln bestellbar (siehe Abschnitt
Ergänzendes Zubehör)
Modus
Voice Data Video
Pass
Fail
Shielded
1 2 3 4 5 6 7 8
Pin Nr.
1

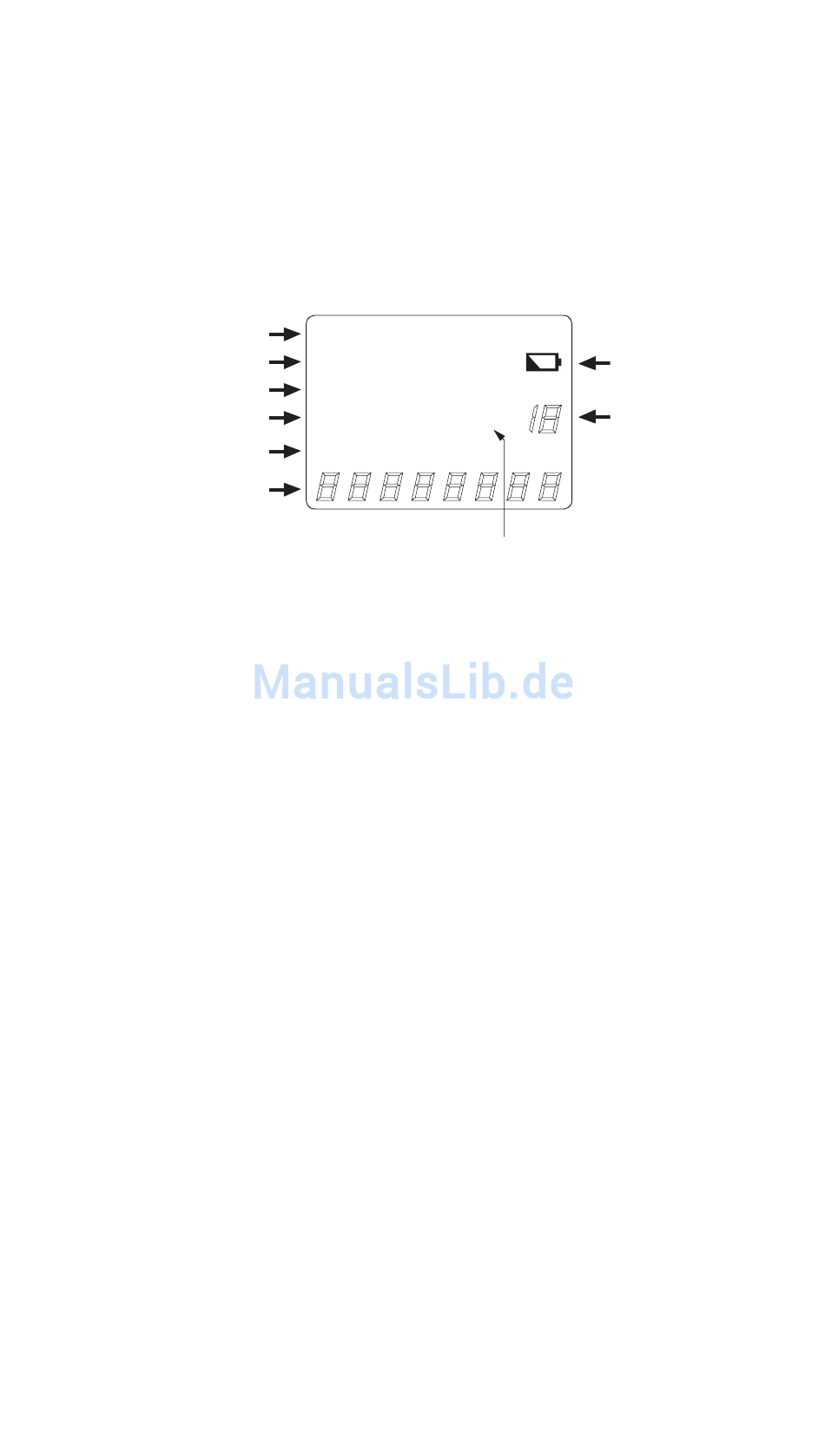

Abbildung 2. LCD Display
Tone
Rev
X-over
Short
Split
Open
Voltage!
ID
Nr. Fern-erkennung
Warnung
9
Leere Batterie
Nr. Fern-
10
9
erkennung
8
