7. Adernpaare messen: Drücken Sie die Kabeltyptaste erneut, um die
Länge des ersten Adernpaares zu messen. Die Nummer(n) für das
gemessene Paar erscheint auf dem Bildschirm (siehe Abbildung 14).
Durch mehrmaliges Drücken der Kabeltyptaste gehen Sie durch alle
Paare und kehren zur Längenanzeige für das gesamte Kabel zurück,
nachdem das letzte Pinpaar angezeigt wurde. Die folgenden Symbole
erscheinen auf dem Bildschirm:
▪ Die Bezeichnung des Kabeltyps erscheint am oberen Bild-
schirmrand.
▪ Die Länge der Adernpaare in Fuß oder Meter wird in der
rechten unteren Ecke des Bildschirms eingeblendet.
▪ Das "L" besagt, dass Sie sich im Längenmodus befinden.
▪ Ein hüpfender Ball in der linken unteren Ecke zeigt die
Testaktivität an.
Hinweis: Wenn beim ausgewählten Adernpaar ein Kurzschluss auftritt,
erscheint "SHORT" für das kurzgeschlossene Adernpaar und ein
Minuszeichen statt des Längenwertes.
Die Anzahl der Adernpaare hängt vom Kabeltyp ab, den Sie prüfen.
Datenkabel besitzen 4 Adernpaare und Sprachkabel 3 Paare. Wenn
Sie ein Videokabel testen, erhalten Sie nur einen Wert für die
Längenmessung, da ein Videokabel nur eine einzige Ader besitzt.
8. Werten Sie die angezeigten Ergebnisse aus und beheben Sie mögli-
che Kabelfehler.

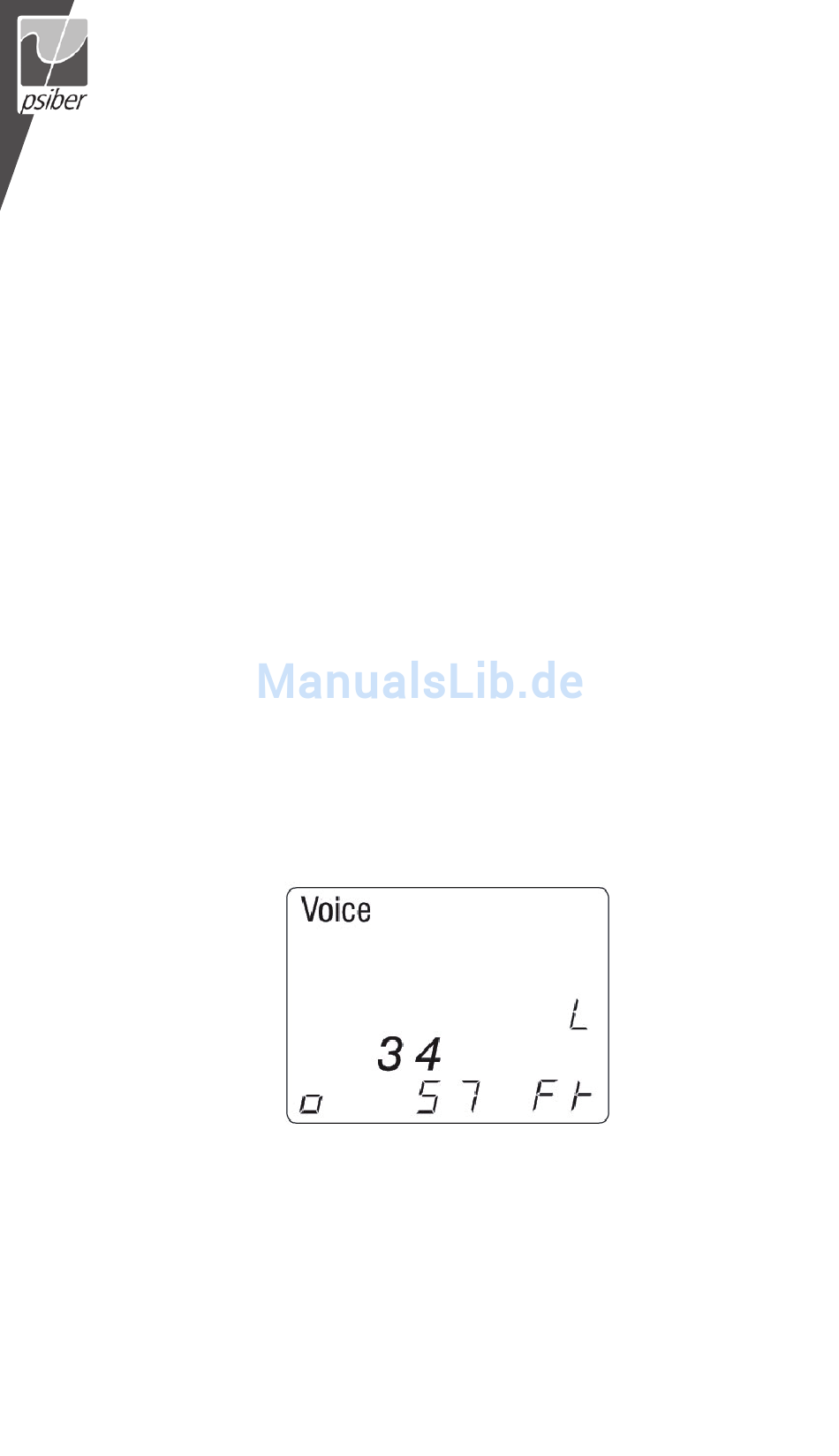

Abbildung 14. Länge des Adernpaares 3 -4
28
