4. Veränderung der Maßeinheiten. Die Maßeinheiten können schnell
von Fuß auf Meter und umgekehrt geändert werden. Drücken Sie die
SPRACHE und VIDEO Tasten gleichzeitig. Wenn die Maßeinheit auf
Fuß engestellt ist, wird das "Ft" Symbol in der rechten unteren Ecke
des Bildschirms eingeblendet. Wenn Meter ausgewählt sind, wird die
Maßeinheit nicht angezeigt.
5. Überprüfen Sie, ob der Steckverbindertyp, der auf dem Bildschirm
angezeigt wird, dem angeschlossenen Kabel entspricht. Andernfalls
drücken Sie die Kabeltyptaste, die dem zu prüfenden Kabel entspricht
(Sprache, Video oder Netzwerk).
Hinweis: Wenn Sie den Kabeltyp nicht über die Kabeltyptaste auswählen,
so dass dieser dem angeschlossenen Kabel entspricht, wird der Tester
den zuletzt eingestellten Kabeltyp für die Messungen verwenden und die
Ergebnisse der gemessenen Länge können verfälscht sein.
6. Gesamtes Kabel messen: Nach Drücken der für das angeschlos-
sene Kabel entsprechenden Kabeltyptaste wird die gemessene Länge
auf dem Bildschirm ausgegeben. Diese entspricht der Länge des
gesamten Kabels.
Hinweis: Sprache und Video Längenmodi wählen automatisch die Länge
des ersten fehlerfreien Adernpaares und zeigen diese an. Bei Kabeln ohne
Fehler wird automatisch die Länge von Adernpaar 1-2 im Netzwerkmodus
und Paar 3-4 im Sprachmodus auf dem Bildschirm angezeigt
Das Pin Nr. Feld bleibt auf dem Tester leer, wenn der Längenwert für das
gesamte Kabel angezeigt wird. Nähere Anweisungen, wie Sie durch die
Adernpaare blättern, sind in Schritt 7 unten gegeben. Im Abschnitt LCD
Display finden Sie eine Beschreibung des Pin Nr. Feldes. des Testers
Voice Data Video
Pass
X-over
Fail
Short
Split
Shielded
Voltage!
1 2 3 4 5 6 7 8
1

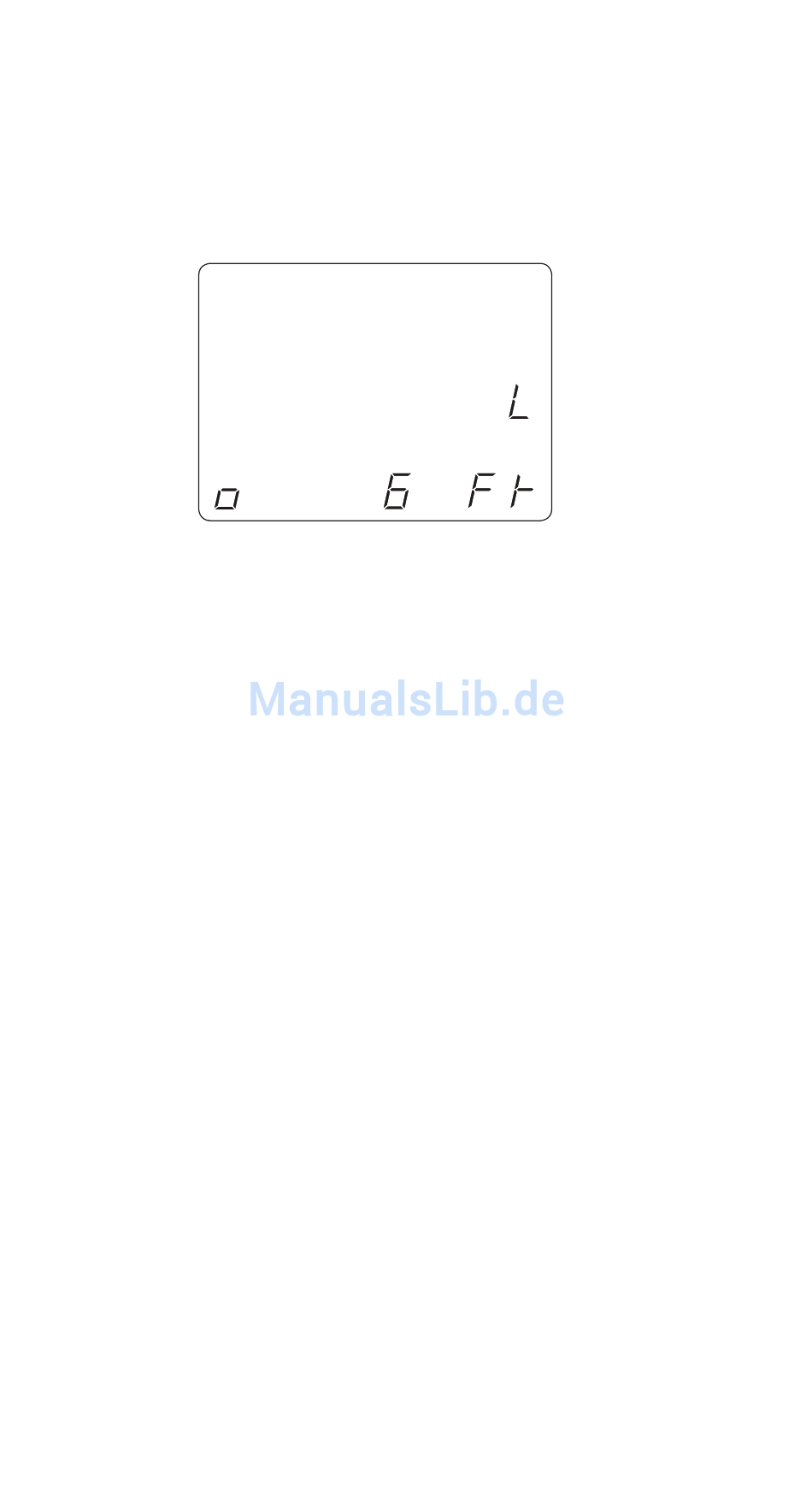

Abbildung 13. Längenmodus
Tone
Rev
Open
ID
10
9
8
27
