4. Dauertest. Zur Durchführung eines Dauertests an einem Datenkabel
drücken Sie die Taste NETZWERK und halten diese gedrückt, bis
"LOOP ON" auf dem Bildschirm angezeigt wird. Wenn Looping aktiv
ist, erscheinen drei kleine, sich bewegende "Balken" auf der rechten
Seite des Displays. Die Bildschirmanzeige wird mit den Symbolen und
Werten aktualisiert, wie sie auch bei einem Einzeltest erscheinen.
Zum Stoppen des Dauertests drücken Sie die Taste NETZWERK und
halten diese gedrückt, bis "LOOP OFF" erscheint (siehe Abbildung 9).
Hinweis: Der Test wird erst gestoppt, wenn die Taste NETZWERK
gedrückt gehalten oder die O/ID Taste gedrückt wird bzw. nach 5
Minuten ohne Veränderung in den Testergebnissen.
5. Werten Sie die angezeigten Ergebnisse aus und beheben Sie mögli-
che Kabelfehler.
▪ Die fehlerhaften Pins werden im Verdrahtungsplan auf dem
Bildschirm angezeigt.
▪ Im Abschnitt Bildschirmanzeigen finden Sie eine detaillierte
Beschreibung der Kabelfehler.
Hinweis: Das "X-over" Symbol erscheint, wenn ein korrekt
aufgelegtes (Uplink) Kreuzkabel erkannt wird. Der Verdrahtungsplan
zeigt die Adernzuordnung mit der Überkreuzung. Im Abschnitt
Bildschirmanzeigen finden Sie dazu eine detaillierte Beschreibung.
Voice Data Video
Voice Data Video
Pass
Pass
X-over
X-over
Fail
Fail
Short
Short
Split
Split
Shielded
Shielded
Voltage!
Voltage!
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
1
1

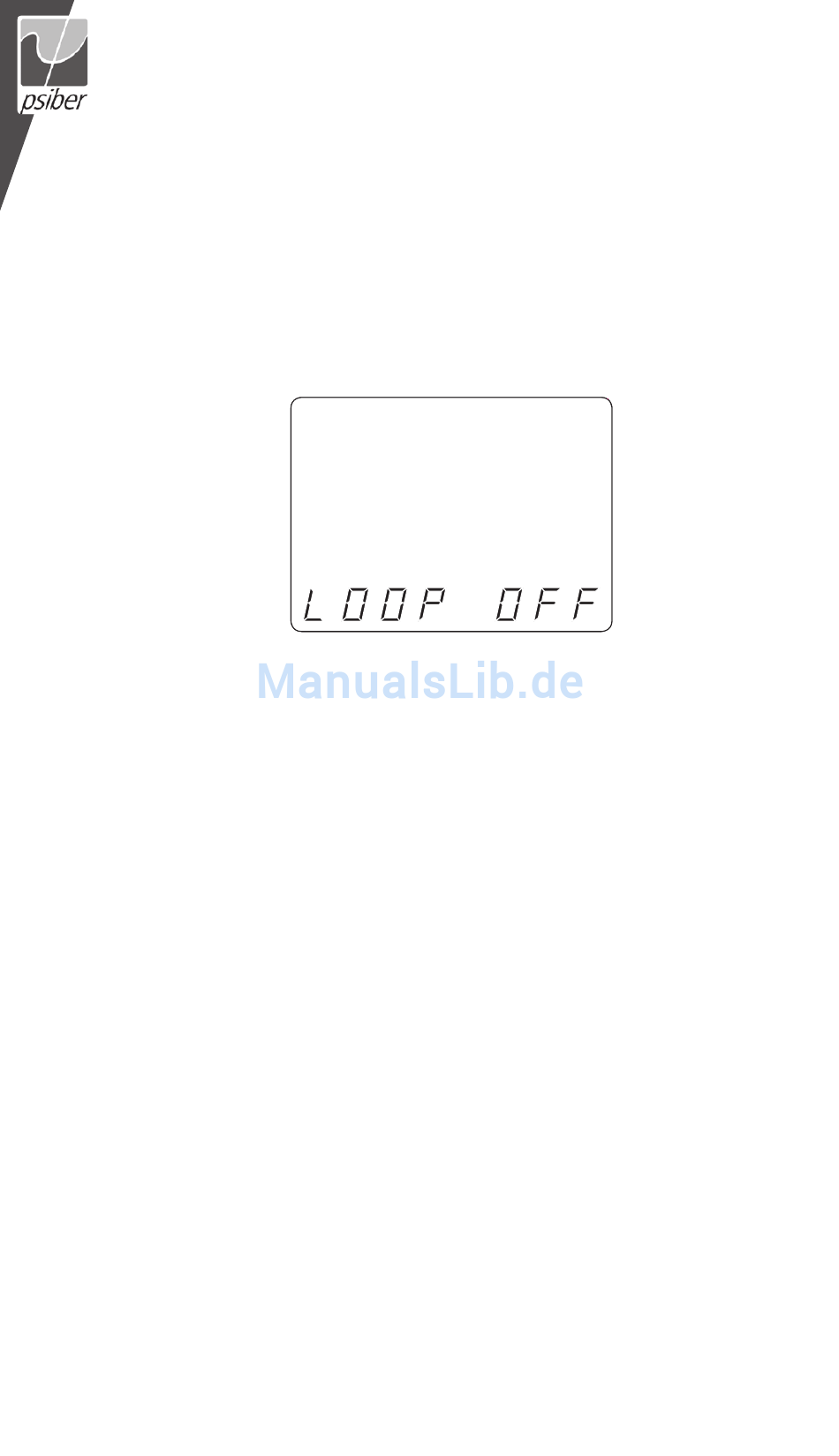

Abbildung 9. Loop Off im Netzwerkmodus
