Testen von Videokabeln
1. Schließen Sie die mitgelieferte Kupplung an den F-Stecker auf der
Oberseite des Hauptgerätes an (siehe Abbildung 6 unten)
2. Schließen Sie ein Ende des Videokabels an die Kupplung an.
3. Schließen Sie eine Koax-Fernerkennung am anderen Ende des
Videokabels an.
4. Drücken Sie die Taste VIDEO, um den Dauertest zu starten. Die
folgenden Aktualisierungen werden auf dem Bildschirm angezeigt
(siehe Abbildung 7):
▪ Das "Video" Symbol leuchtet in der rechten oberen Ecke auf.
▪ Eine Aktivitätsanzeige wird als eine Reihe von "o" am unteren
Bildschirmrand eingeblendet und zeigt an, dass ein Test läuft.
▪ Das "ID" Symbol erscheint und rechts daneben die Nummer der
Koax-Fernerkennung.number to its right.
Hinweis: Die Tests werden erst gestoppt, wenn die O/ID Taste gedrückt
wird bzw. nach 5 Minuten ohne Veränderung in den Testergebnissen.
5. Werten Sie die angezeigten Ergebnisse aus und beheben Sie mögli-
che Kabelfehler (Unterbrechung oder Kurzschluss).

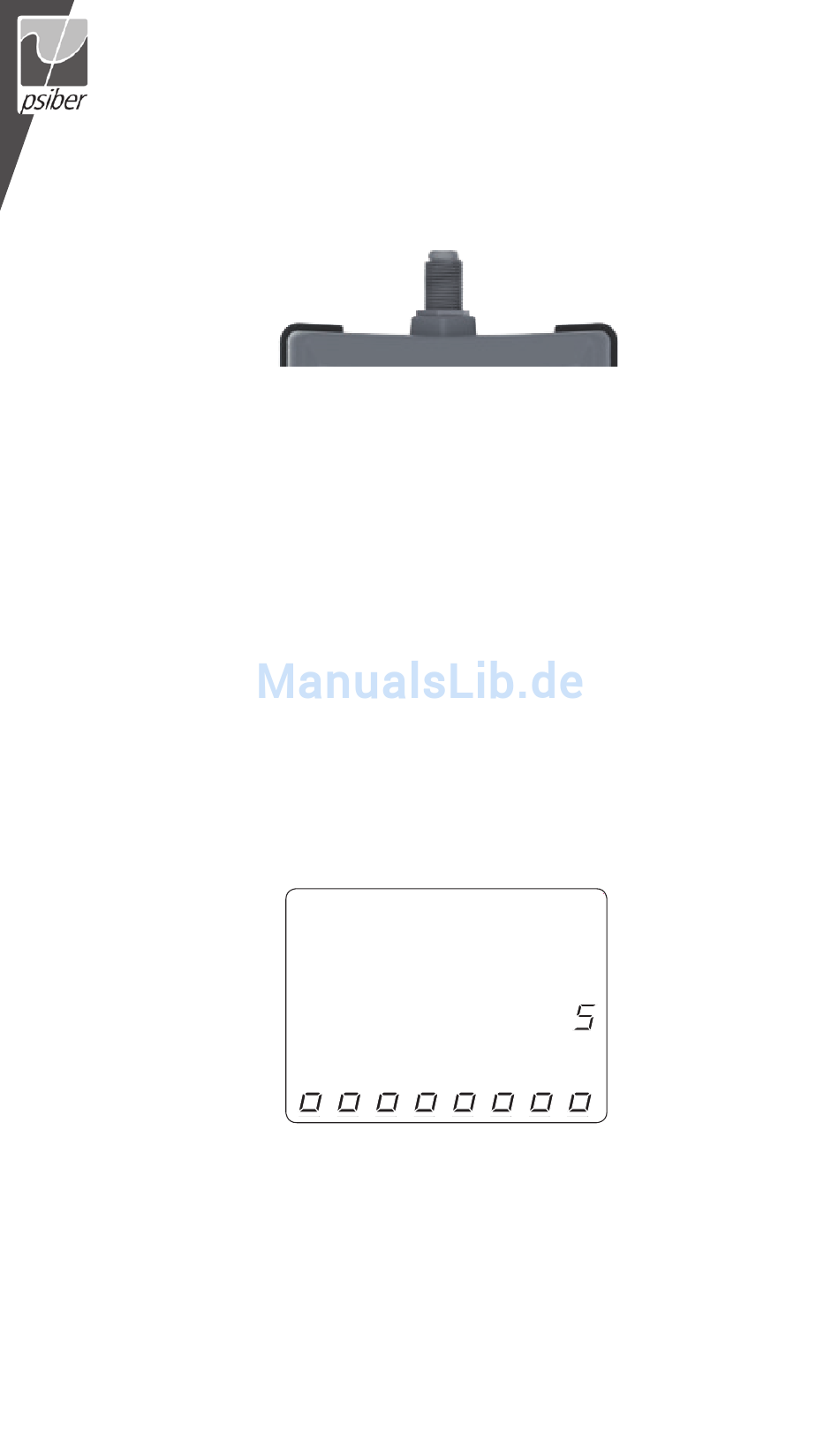

Figure 6. F-Connector on Main Tester
Voice Data Video
Pass
X-over
Fail
Short
Split
Shielded
Voltage!
1 2 3 4 5 6 7 8
1
Abbildung 7. Dauertest im Videomodus
20
Tone
Rev
Open
ID
10
9
8
