▪ Drei Balken erscheinen über den Pins 7 und 8 und zeigen an,
dass der Tonmodus aktiv ist.
▪ Die ausgewählten Adernpaare werden im Verdrahtungsplan
▪ eingeblendet.

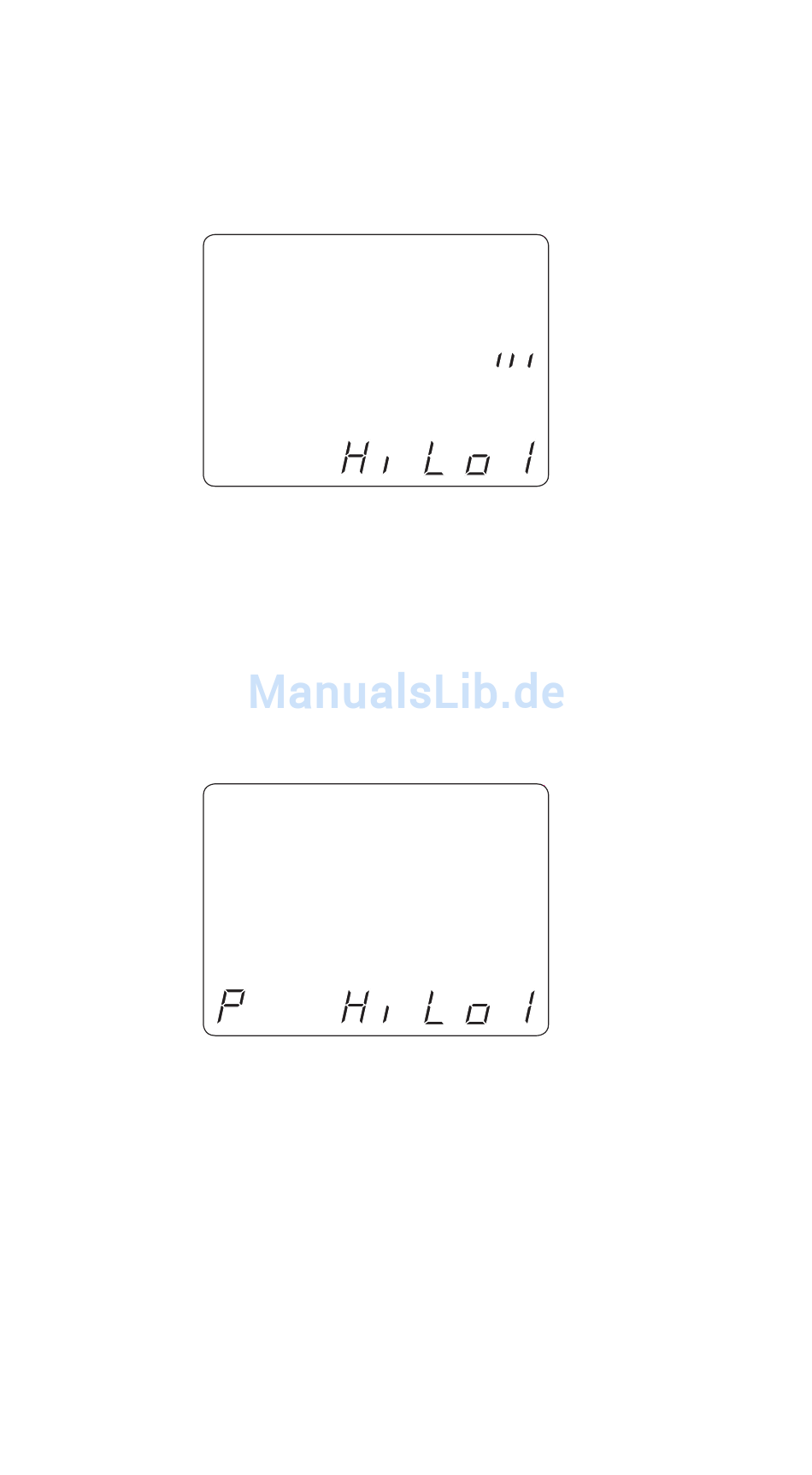

Abbildung 11. Tonmodus mit ausgewähltem Datenkabel und Hi-Lo1 Tonsignal
Hinweis: Zur Verfolgung von Videokabeln müssen Sie einen Tonpfad zur
Übertragung des Tonsignals wählen Innenleiter (P), Schirmung (S), oder
beides (PS). Durch wiederholtes Drücken der Taste VIDEO blättern Sie
schrittweise durch die Optionen für den Tonpfad. Abbildung 12 unten
zeigt die Auswahl "P" im Videomodus.
6. Verwenden Sie den Tonverfolger, um Fehler aufzufinden und die
Kabelführung in Wänden, Decken und Fußböden zu verfolgen.
Voice Data Video
Pass
X-over
Fail
Short
Shielded
1 2 3 4 5 6 7 8
1
Voice Data Video
Pass
X-over
Short
Fail
Shielded
1 2 3 4 5 6 7 8
1
Abbildung 12. Videokabeltest mit ausgewähltem Pin
Tone
Rev
Split
Open
Voltage!
ID
10
Tone
Rev
Split
Open
Voltage!
ID
10
25
9
8
9
8
