Testen von Sprach-/Telefonkabeln
Bei der Prüfung eines Sprachkabels werden beide Kabelenden an den
Tester angeschlossen (2-ended Test), wobei ein Kabelende mit dem
Hauptgerät und das andere Ende mit der Remoteeinheit verbunden wird.
Stecken Sie das Kabel in die entsprechenden Buchsen des
!
Hauptgerätes und der Remoteeinheit. Ein Anschluss an die
falschen Buchsen kann die Steckverbinder beschädigen.
1. Schließen Sie ein Kabelende an die RJ11/RJ12-Buchse des Haupt-
gerätes an.
2. Schließen Sie das andere Kabelende an die RJ11/RJ12-Buchse der
Remoteeinheit an.
3. Einzeltest: Um einen einzelnen Test an dem verbundenen Sprachka-
bel (6 Pins) durchzuführen, drücken Sie die Taste SPRACHE. Die
folgende Anzeige erscheint auf dem Bildschirm (siehe Abbildung 4):
▪ Das "Sprache" Symbol erscheint in der linken oberen Ecke.
▪ Die Verdrahtungsweise des Kabels wird angezeigt (Pass, X-over
oder Rev).
▪ Das "ID" Symbol leuchtet auf und dazu Fernerkennung Nr. 1,
sofern das Kabel an die Remoteeinheit angeschlossen ist.
▪ Die Felder des Verdrahtungsplans werden aktualisiert und
zeigen vorhandene Kabelfehler an. Ist das Sprachkabel kor-
rekt aufgelegt, werden alle Pins (1 - 6) in beiden Feldern des
Verdrahtungsplans angezeigt.
Voice Data Video
Pass
X-over
Fail
Short
Split
Shielded
Voltage!
1 2 3 4 5 6 7 8
1

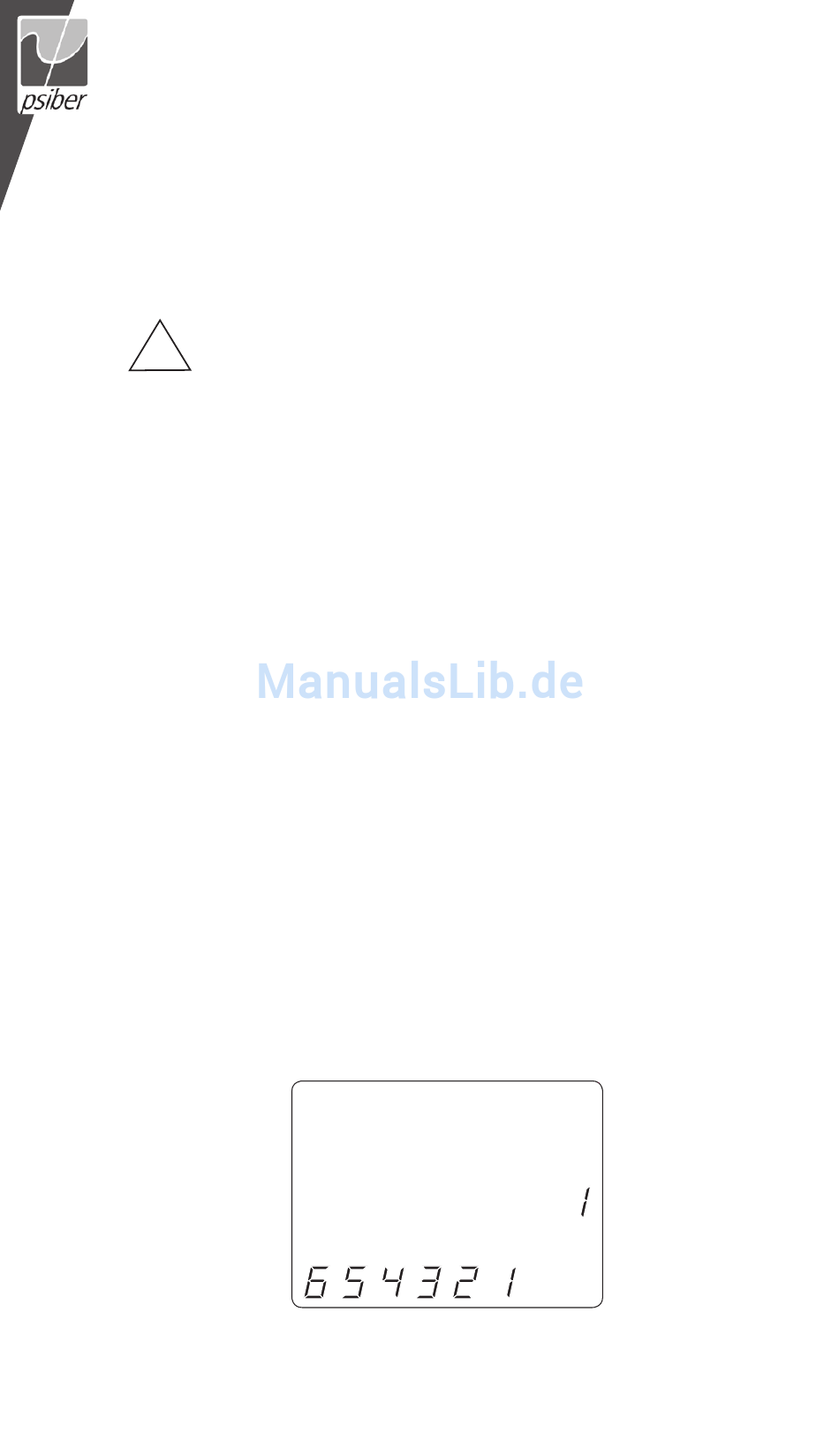

Abbildung 4. Test im Sprachmodus mit Rev-Kabel
18
Tone
Rev
Open
ID
10
9
8
