4. Dauertest: Um einen Dauertest durchzuführen, drücken Sie die
Taste SPRACHE und halten diese gedrückt, bis "LOOP ON" angezeigt
wird (siehe Abbildung 5 unten). Wenn Looping aktiv ist, erscheinen
drei kleine sich bewegende "Balken" auf der rechten Bildschirm-
seite. Die Bildschirmanzeige wird mit den Symbolen und Werten
aktualisiert, die auch bei einem Einzeltest angezeigt werden (siehe
Abbildung 4).
Zum Stoppen des Dauertests drücken Sie die Taste SPRACHE und
halten diese gedrückt, bis "LOOP OFF" erscheint.
Hinweis: Der Test wird erst gestoppt, wenn die Taste VOICE gedrückt
gehalten wird oder die O/ID Taste gedrückt wird bzw. nach 5 Minuten
ohne Veränderung in den Testergebnissen.
5. Werten Sie die angezeigten Ergebnisse aus und beheben Sie mögliche
Kabelfehler (Unterbrechung, Kurzschluss, Verdrahtungsfehler oder
Split-Pair.
▪ Die fehlerhaften Pins erscheinen im Verdrahtungsplan auf dem
Bildschirm.
▪ Im Abschnitt Bildschirmanzeigen finden Sie eine detaillierte
Beschreibung der Kabelfehler.
Hinweis: Handelt es sich bei dem Kabel um ein Sprachkabel mit korrekter
Verdrahtung in umgekehrter Reihenfolge, leuchtet das "Rev" Symbol
auf und blinkt auf dem Bildschirm. Der Verdrahtungsplan zeigt die
Verbindungen mit Pinbelegung in umgekehrter Reihenfolge an.
Voice Data Video
Pass
X-over
Fail
Short
Split
Shielded
Voltage!
1 2 3 4 5 6 7 8
1

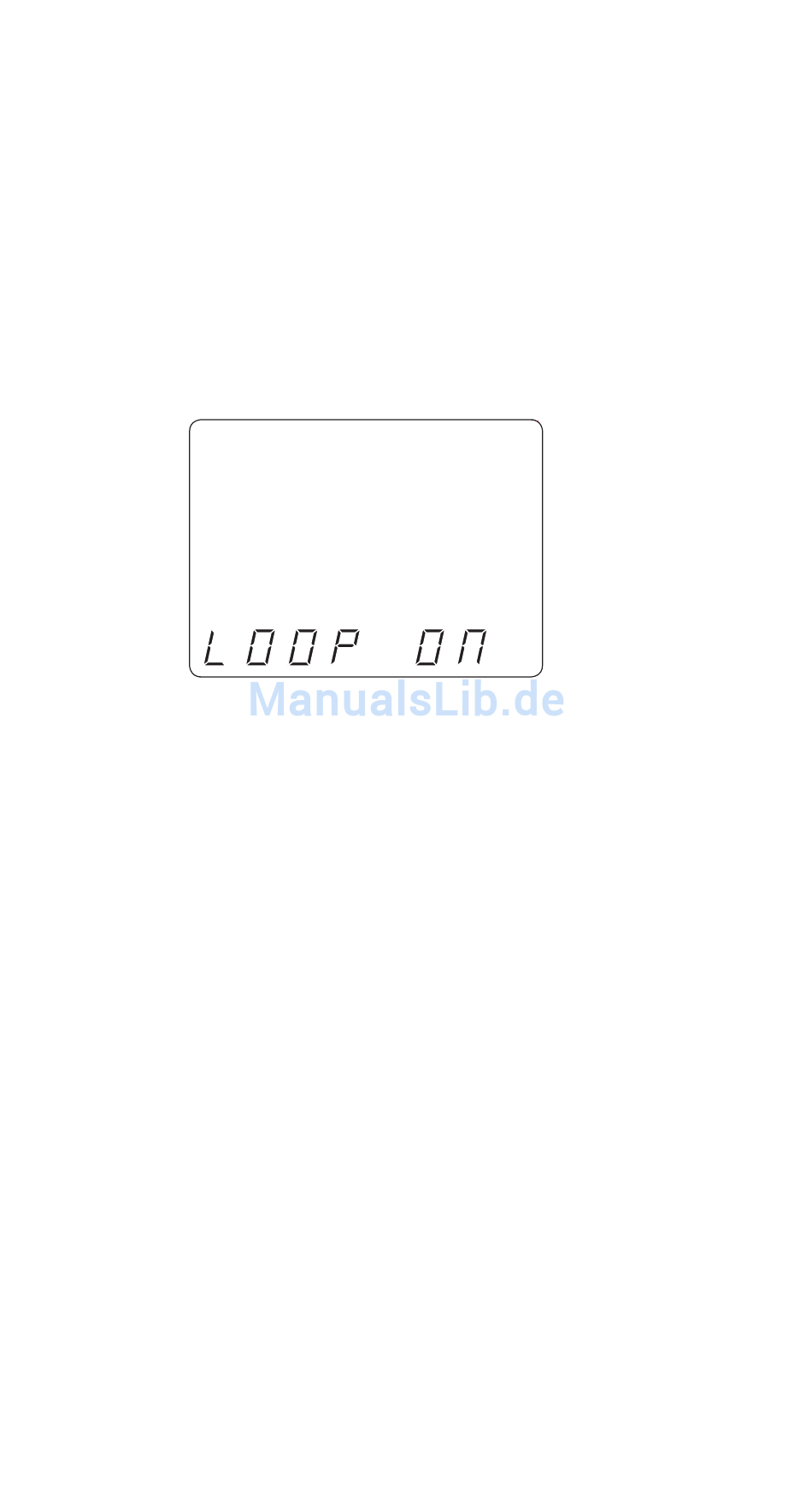

Abbildung 5. Dauertest im Sprachmodus
Tone
Rev
Open
ID
10
9
8
19
