Psiber Data Systems CableMaster 450 Handbuch

Tester für sprach-, daten- & videokabel mit längenmessung

Werbung

PROFESSIONAL NETWORK TESTING & PROTOCOL ANALYSIS

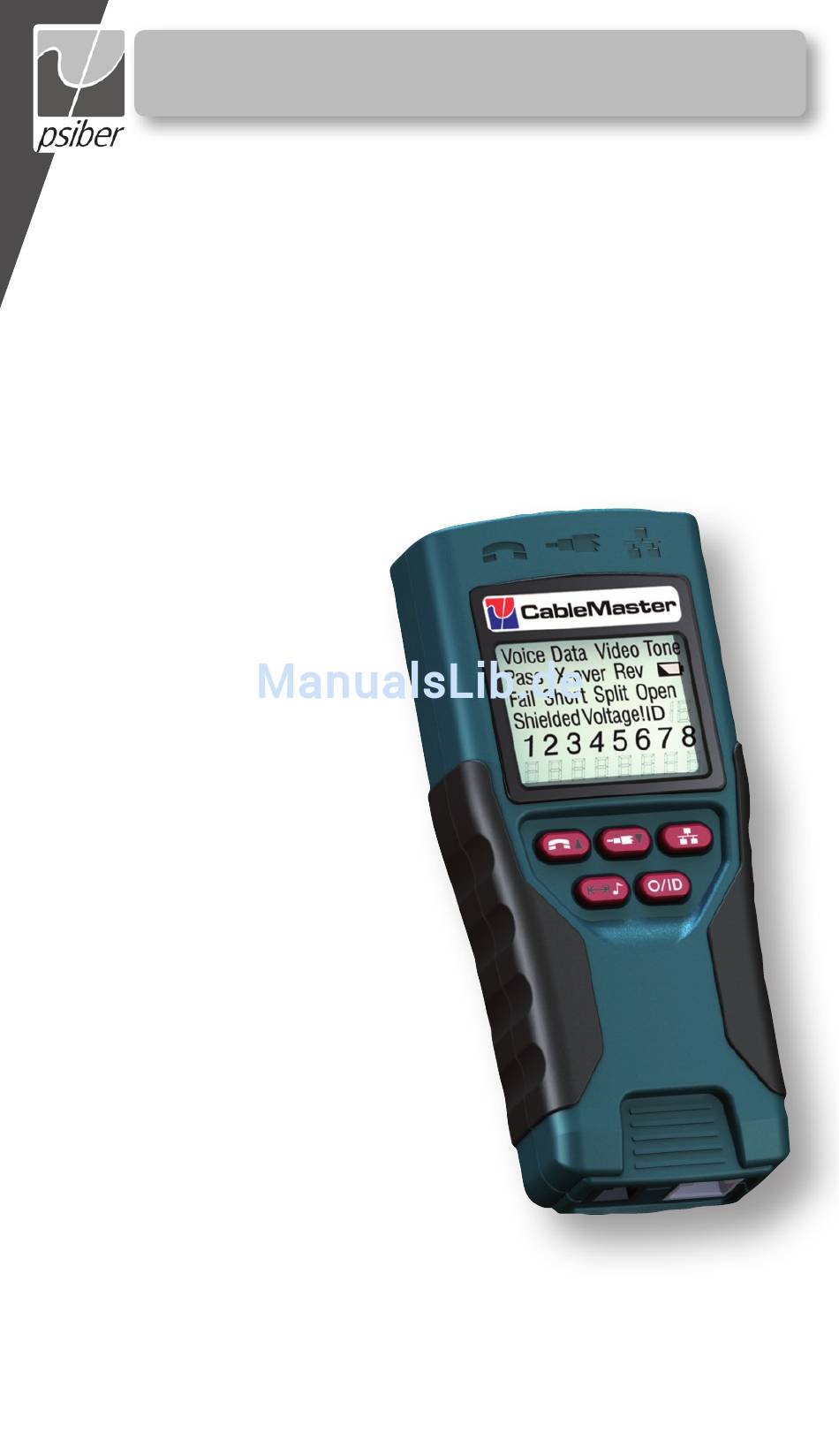

CableMaster 450
Tester für Sprach-, Daten- &
Videokabel mit Längenmessung
▪ Testet Sprach- (6-adrig), Daten- (8- adrig)
und Video- (Koaxial) Kabel
▪ Gut lesbare, extra große 7-Segment
▪ LCD-Anzeige mit großen Symbolen
▪ Tonerzeugung über Sprach-, Daten-
und Videokabel, mit 4 verschiedenen
Tonmustern
▪ Ermittelt die Länge des gesamten Kabels
und einzelner Adernpaare
▪ RJ (Sprache & Netzwerk) Master
Remoteeinheit im Modulschacht an der
Geräteunterseite
▪ Kabelerkennung lokalisiert bis zu 19
Kabelstrecken in einem Arbeitsgang
▪ Prüft Pins auf Kurzschluss, Unterbrec-
hung, Verdrahtungsfehler und Split-Pair
▪ Fehler und zeigt Ergebnisse an
▪ Zeigt "Pass" Symbol für korrekt nach
T568A/B aufgelegte und Kreuz-/Uplink
Kabel an
▪ Zeigt "Pass"-Symbol bei korrekter
Verdrahtung von Telefonkabeln (6 Pins)
an und "Rev" bei korrekter Verdrahtung
in umgekehrter Reihenfolge
▪ Geringe Leistungsaufnahme
gewährleistet lange Betriebsdauer
▪ Automatische Abschaltung
Psiber Data
Handbuch
www.psiberdata.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Psiber Data Systems CableMaster 450

  • Seite 1 PROFESSIONAL NETWORK TESTING & PROTOCOL ANALYSIS CableMaster 450 Tester für Sprach-, Daten- & Videokabel mit Längenmessung Handbuch ▪ Testet Sprach- (6-adrig), Daten- (8- adrig) und Video- (Koaxial) Kabel ▪ Gut lesbare, extra große 7-Segment ▪ LCD-Anzeige mit großen Symbolen ▪ Tonerzeugung über Sprach-, Daten-...
  • Seite 2: Inhaltsverzeichnis

    CableMaster 450 Tester für Sprach-, Netzwerk- & Videokabel mit Längenmessung Handbuch Inhaltsverzeichnis Über dieses Handbuch .............. 3 Symbole ................. 3 Begriffserläuterung ..............4 Sicherheitshinweise .............. 5 Zubehör ..................6 Produktmerkmale ..............7 Beschreibung des Cable Master™..........8 Buchsen und Steckverbinder ..........8 Remoteeinheit ...............
  • Seite 3: Über Dieses Handbuch

    ÜBER DIESES HANDBUCH Der Cable Master ist ein handlicher Tester, der sich ideal zum Prüfen, Identifizieren und Auffinden potenzieller Fehler in Sprach-, Video- und Datenkabeln eignet. Zusätzlich verfügt der Cable Master über die Funktion der Längenmessung, die es ermöglicht, die Länge eines Kabels insgesamt oder einzelner Adernpaare innerhalb eines Kabels zu bestimmen.
  • Seite 4: Begriffserläuterung

    Begriffserläuterung Tabelle 2 enthält eine Definition der im Dokument verwendeten Begriffe und bietet Informationen zur ordnungsgemäßen Bedienung und zum Verständnis des Testers. Tabelle 2. Begriffe und Beschreibung Beschreibung und Gebrauch Begriffe Videokabel Koaxialkabel mit einem einzigen Innenleiter und Schirm (2 Pins) ▪...
  • Seite 5: Sicherheitsinformationen

    Sicherheitsinformationen Um einen sicheren Betrieb des Cable Master zu gewährleisten, folgen Sie den Anweisungen bitte sorgfältig und beachten Sie die in Tabelle 3 aufgeführten Achtungs- und Warnhinweise. Das Nichtbeachten dieser Hinweise kann zu schweren Verletzungen bis hin zum Tode führen und Schäden am Tester verursachen. Tabelle 3.
  • Seite 6: Zubehör

    ZUBEHÖR Das in der nachstehenden Tabelle 4 aufgeführte Zubehör ist im Lieferum- fang des Cable Master enthalten. Diese Zubehörteile sind beim Betrieb des Gerätes zu verwenden, um Kabel ordnungsgemäß zu testen und identifizieren. Im Abschnitt Ergänzendes Zubehör sind zusätzliche Produkte aufgeführt, die den Test noch vereinfachen können. Tabelle 4.
  • Seite 7: Produktmerkmale

    PRODUKTMERKMALE ▪ Leicht zu bedienen ▪ Extra großer 7-Segment LCD-Bildschirm mit großer Symbolanzeige für gute Lesbarkeit der Testergebnisse ▪ Testet Netzwerk- (8-adrig), Sprach- (6-adrig) und Video- (2-adrig) Kabel ▪ RJ Remoteeinheit (Sprache & Netzwerk) befindet sich im Mod- ulschacht an der Geräteunterseite und fünf Video Fernerkennungen sind im Lieferumfang enthalten ▪...
  • Seite 8: Beschreibung Des Cable Master

    Cable Master Beschreibung Der Cable Master, dargestellt in Abbildung 1, untergliedert sich in vier Hauptsegmente: den Anschlüssen, dem LCD-Display, dem Tastenfeld und der Remoteeinheit. RJ11/RJ12 Buchse F-Stecker RJ45 Buchse LCD-Display Tastenfeld Remoteeinheit RJ11/RJ12 Buchse RJ45 Buchse Abbildung 1. CableMaster Buchsen und Stecker Die Anschlüsse des Hauptgerätes befinden sich an der Oberseite des Cable Master und umfassen zwei RJ-Buchsen für Netzwerk- und Sprachkabel und einen F-Stecker für Videokabel.
  • Seite 9: Lcd-Display

    LCD-Display Das Hauptgerät mit einem kontraststarken LCD-Display ist in Abbildung 2 unten dargestellt. Auf dem Bildschirm erscheint folgende Anzeige: Test- modus, Pass/Spezielle Kabel, Kabelfehler, Schirmung, Batteriekapazität, Nummer der Fernerkennung, vorhandene Spannung und Verdrahtungsplan (Wiremap). Modus Voice Data Video Tone Leere Batterie Pass/Spezielle Kabel Pass X-over...
  • Seite 10 Längenmodus Wenn die Taste LÄNGE/TON gedrückt wird, erscheint die gemessene Kabel- länge (in Fuß oder Meter) in der rechten unteren Ecke des Bildschirms und das “L” Symbol wird über den Pins 7 und 8 im Verdrahtungsplan angezeigt. Die folgenden Werte und Symbole werden auf dem Bildschirm eingeblendet, wenn die Kabellänge ermittelt wird: ▪...
  • Seite 11: Beschreibung

    Tabelle 5. Kabelfehler Kabelfehler Beschreibung Ein Verdrahtungsfehler tritt auf, wenn die aufgelegten Adern eines Kabels nicht den Verkabelungsstandards entsprechen. Fail ▪ Dieses Symbol leuchtet auf, wenn ein Kabelfehler erkannt (Verdrahtungs- wird fehler) ▪ Alle falsch verdrahteten Adernpaare blinken im Verdrah- tungsplan Eine Unterbrechung bedeutet, dass keine durchgängige Verbindung im Kabel besteht.
  • Seite 12 Schirmungsanzeige Das Symbol “Shielded” (Geschirmt) erscheint in der vierten Zeile des Bild- schirms und leuchtet auf, wenn ein geschirmtes Datenkabel an beiden Enden ordnungsgemäß aufgelegt ist. Das Symbol blinkt, wenn der Schirm mit einer Ader im Kabel kurzgeschlossen ist. Die kurzgeschlossenen Pins werden im Verdrahtungsplan angezeigt und die Anzeige “Short”...
  • Seite 13: Warnung - Spannung Erkannt

    Warnung - Spannung erkannt Wird an einem der Steckverbinder des Kabels eine Spannung erkannt, blinkt das Symbol “Spannung“. Eine Prüfung auf vorhandene Spannung erfolgt vor jedem Test. Liegt eine Spannung an, wird kein Test durch- geführt. Wenn das Symbol erscheint, sollte der Tester sofort von der Span- nungsquelle getrennt werden.
  • Seite 14 Tabelle 6. Tastenfeld Funktionstaste Beschreibung Die Sprachtaste dient zum Prüfen von Sprach-/Tele- fonkabeln.Each press of the button causes one test to be run on the 6-position RJ jack ▪ Mit jedem Tastendruck wird ein Test an der 6-poli- gen RJ11/RJ12-Buchse gestartet. ▪...
  • Seite 15 Funktionstaste Beschreibung Diese Taste besitzt zwei Funktionen – Tonerzeugung und Längenmessung. TONMODUS Der Tonmodus ist durch eine Note gekennzeichnet und wird in Verbindung mit einem Tonverfolger verwendet, um Fehler in Kabeln mittels Tonverfolgung aufzufinden. ▪ Wenn der Tester ausgeschaltet ist, drücken Sie die ▪...
  • Seite 16: Bedienung

    BEDIENUNG Um einen sicheren Betrieb des Cable Master zu gewährleisten, folgen Sie bitte genau den Anweisungen und achten auf die Achtungs- und Warnsymbole. Das Nichtbeachten der Warnhinweise kann zu schweren Verletzungen bis hin zum Tod führen und Beschädigungen am Tester verursachen.
  • Seite 17: Allgemeine Richtlinien Für Den Kabeltest

    Allgemeine Richtlinien für den Kabeltest Der Cable Master prüft Video-, Netzwerk- und Sprachkabel, um mögliche Fehler aufzufinden, ermittelt die Kabellänge, zeigt die Adernpaarzuordnung (Verdrahtungsplan) eines Kabels an und prüft die physikalischen Eigenschaften eines Kabels. Wichtige Hinweise ▪ Die RJ-Buchsen für Netzwerk- und Telefon-/Sprachkabel teilen sich interne Anschlüsse des Testers.
  • Seite 18: Testen Von Sprach-/Telefonkabeln

    Testen von Sprach-/Telefonkabeln Bei der Prüfung eines Sprachkabels werden beide Kabelenden an den Tester angeschlossen (2-ended Test), wobei ein Kabelende mit dem Hauptgerät und das andere Ende mit der Remoteeinheit verbunden wird. Stecken Sie das Kabel in die entsprechenden Buchsen des Hauptgerätes und der Remoteeinheit.
  • Seite 19 4. Dauertest: Um einen Dauertest durchzuführen, drücken Sie die Taste SPRACHE und halten diese gedrückt, bis “LOOP ON” angezeigt wird (siehe Abbildung 5 unten). Wenn Looping aktiv ist, erscheinen drei kleine sich bewegende “Balken” auf der rechten Bildschirm- seite. Die Bildschirmanzeige wird mit den Symbolen und Werten aktualisiert, die auch bei einem Einzeltest angezeigt werden (siehe Abbildung 4).
  • Seite 20: Testen Von Videokabeln

    Testen von Videokabeln 1. Schließen Sie die mitgelieferte Kupplung an den F-Stecker auf der Oberseite des Hauptgerätes an (siehe Abbildung 6 unten) Figure 6. F-Connector on Main Tester 2. Schließen Sie ein Ende des Videokabels an die Kupplung an. 3. Schließen Sie eine Koax-Fernerkennung am anderen Ende des Videokabels an.
  • Seite 21: Testen Von Datenkabeln

    Testen von Datenkabeln Bei der Prüfung eines Datenkabels werden beide Kabelenden an den Tester angeschlossen (2-ended Test), wobei ein Kabelende mit dem Hauptgerät und das andere Ende mit der Remoteeinheit verbunden wird. 1. Stecken Sie ein Ende des Datenkabels in die RJ45-Buchse am Hauptgerät.
  • Seite 22 4. Dauertest. Zur Durchführung eines Dauertests an einem Datenkabel drücken Sie die Taste NETZWERK und halten diese gedrückt, bis “LOOP ON” auf dem Bildschirm angezeigt wird. Wenn Looping aktiv ist, erscheinen drei kleine, sich bewegende “Balken” auf der rechten Seite des Displays. Die Bildschirmanzeige wird mit den Symbolen und Werten aktualisiert, wie sie auch bei einem Einzeltest erscheinen.
  • Seite 23: Verwendung Des Id-Modus

    Verwendung des ID-Modus Die ID-Funktion des Cable Master identifiziert Kabel mithilfe von Fernerkennungen (Kabel-ID). Die Fernerkennungen sind fortlaufend nummeriert und machen die Erkennung von Kabeln zum Kinderspiel. 1. Vergewissern Sie sich, dass der Cable Master AUSGESCHALTET ist. 2. Stecken Sie den Kabelstecker in die entsprechende Buchse am Hauptgerät (RJ11/RJ12-Buchse für Sprachkabel, RJ45-Buchse für Datenkabel, F-Stecker für Videokabel).
  • Seite 24: Verwendung Des Tonmodus

    Verwendung des Tonmodus Der Tonmodus wird verwendet, um den Kabelverlauf zu orten und Fehler mithilfe eines Tonsignals zu finden. Bei Auswahl dieses Modus wird ein Tonsignal vom Hauptgerät auf das angeschlossene Kabel gesendet. Der Ton wird von einem Tonverfolger (einzeln bestellbar) erfasst. Siehe Abschnitt Ergänzendes Zubehör. Hinweis: Unter Umständen ist es nicht möglich, zwischen dem vom getesteten Adernpaar ausgehenden Tonsignal und dem von benachbarten Adernpaaren abgestrahlten Ton innerhalb des Kabels zu unterscheiden.
  • Seite 25 ▪ Drei Balken erscheinen über den Pins 7 und 8 und zeigen an, dass der Tonmodus aktiv ist. ▪ Die ausgewählten Adernpaare werden im Verdrahtungsplan ▪ eingeblendet. Voice Data Video Tone Pass X-over Fail Short Split Open Shielded Voltage! 1 2 3 4 5 6 7 8 Abbildung 11.
  • Seite 26: Verwendung Des Längenmodus

    Verwendung des Längenmodus Der Längenmodus wird verwendet, um die Länge eines gesamten Kabels und einzelner Adernpaare zu messen und ermöglicht es Ihnen, den Wert der Längenkonstante für Video-, Netzwerk- und Sprachkabel anzuzeigen und anzupassen. Messung der Kabellänge Der Cable Master bestimmt die Länge eines gesamten Kabels, aber auch die Länge einzelner Adernpaare.
  • Seite 27 4. Veränderung der Maßeinheiten. Die Maßeinheiten können schnell von Fuß auf Meter und umgekehrt geändert werden. Drücken Sie die SPRACHE und VIDEO Tasten gleichzeitig. Wenn die Maßeinheit auf Fuß engestellt ist, wird das “Ft” Symbol in der rechten unteren Ecke des Bildschirms eingeblendet.
  • Seite 28 7. Adernpaare messen: Drücken Sie die Kabeltyptaste erneut, um die Länge des ersten Adernpaares zu messen. Die Nummer(n) für das gemessene Paar erscheint auf dem Bildschirm (siehe Abbildung 14). Durch mehrmaliges Drücken der Kabeltyptaste gehen Sie durch alle Paare und kehren zur Längenanzeige für das gesamte Kabel zurück, nachdem das letzte Pinpaar angezeigt wurde.
  • Seite 29: Die Längekonstante Anzeigen

    Die Längekonstante anzeigen 1. Im Längenmodus drücken Sie die LÄNGE/TON Taste erneut zum Anzeigen der Längenkonstante. Die folgende Anzeige erscheint auf dem Bildschirm (siehe Abbildung 15): ▪ Das “L” wird zu einem “C” und zeigt die Längenkonstante an. ▪ Der Steckverbindertyp (Sprache, Netzwerk oder Video) erscheint oben im Bildschirm.
  • Seite 30 Wert der Längenkonstante anpassen Im Cable Master sind Standardwerte für die Längenkonstante für Sprach-, Video- und Datenkabel gespeichert. Diese in Tabelle 8 aufgeführten Werte sind gängige Längekonstanten, die auf diese Kabeltypen zutreffen. Sie können den Wert der Längenkonstante an die entsprechenden Spezifikationen des zu prüfenden Kabels anpassen.
  • Seite 31 Voice Data Video Tone Pass X-over Short Split Fail Open Shielded Voltage! 1 2 3 4 5 6 7 8 Abbildung 16. Bearbeitungsmodus 2. Passen Sie den Wert der Längenkonstante an das zu prüfende Kabel an. Im Bearbeitungsmodus dienen die SPRACHE und VIDEO Modustasten als AUF- und AB- Tasten (blaue Pfeile sind der Hinweis auf den Tasten).
  • Seite 32 Bei Wechsel des Steckverbindertyps oder Verlassen des Längenmodus wird die angepasste Längenkonstante für den nächsten Test im Gerät gespeichert. Bis zu drei Längenkonstanten können für jeden Kabeltyp gespeichert werden. Genauigkeit der Längenkonstante Die Längenkonstante bezieht sich auf die elektrischen Parameter, die für die Messung der Länge verwendet werden, in diesem Fall die Kapazität des Kabels pro Fuß...
  • Seite 33: Wartung

    WARTUNG Austauschen der Batterie 1. Lösen Sie die einzelne Schraube, die sich mittig auf der Rückseite des Cable Master befindet, mit einem kleinen Kreuzschlitzschraubendreher. 2. Nehmen Sie die alte Batterie heraus und lösen Sie den Batterieanschluss. 3. Verwenden Sie eine 9 Volt Alkali-Batterie (Energizer 522, Duracell MN1604).
  • Seite 34: Kundendienst

    CUSTOMER SERVICE So erreichen Sie die Psiber Data GmbH Wenn Sie technische Informationen und den Kundenservice benötigen, besuchen Sie uns bitte unter www.psiberdata.com oder senden Sie eine E-Mail an info@psiber-data.com. Ergänzendes Zubehör In Tabelle 9 unten sind ergänzende Zubehörteile aufgeführt, die Sie gesondert bei Psiber Data GmbH bestellen können.
  • Seite 35: Garantieerklärung

    GARANTIEERKLÄRUNG Psiber Data GmbH garantiert für einen Zeitraum von 12 Monaten ab Verkaufsdatum, dass das Produkt bei sachgemäßem Gebrauch in Übereinstimmung mit den Betriebsvorschriften frei von Material- und Verarbeitungsfehlern ist. Diese ist die einzige Garantie, die Psiber Data GmbH gewährt, UND STEHT AUSDRÜCKLICH ANSTELLE ALLER ANDEREN AUSDRÜCK- LICHEN ODER STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESS- LICH, ABER NICHT BESCHRÄNKT AUF ALLE STILLSCHWEIGENDEN...
  • Seite 36 SPEZIFIKATIONEN Spezifikationen Beschreibung Größe: 16,3 x 7,1 x 3,6 cm Abmessungen Gewicht: 256 g mit Batterie und Remoteeinheit Eine 9 V Alkali Batterie Stromversorgung ▪ Betrieb: 425 Std. ▪ Standby: 4 Jahre Parameter beziehen sich auf die maximale Spannung, die an 2 Steckverbinderkontak- ten anliegen darf, ohne Beschädigungen Maximale Spannung am Tester zu verursachen.
  • Seite 37: Spezifikationen

    SPEZIFIKATIONEN Genauigkeit der Länge ohne exakte Längen- ± 3 % plus ± 30 cm konstante Maximal 610 m Kat. 5e Kabel mit Längenkonstante von 49,2 pF/m (15 pF/ft) Kabellänge Wird bei Reset auf Werkseinstellung zurückgesetzt. Sprache: 57,1 pF/m (17.4 pF/ft) Werkseingestellte ▪...
  • Seite 38: Anhang: Verdrahtungsplan Und Bildschirmanzeige

    ANHANG: VERDRAHTUNGSPLAN UND BILDSCHIRMANZEIGE Verdrahtungsplan Bildschirmanzeige Cable Wiring Display S Properly T568B is T568A, b and oran Voice Data Video Tone will work Pass X-over standard Fail Short Split Open run or pa Shielded Voltage! A and B c In the eve “X-over”...
  • Seite 39: T568A Kabel Mit Verdrahtungsfehler Und Nicht Erkennbarem Durchgangsfehler

    T568A Data Ca Properly Wired A common error A common error T568B is electri is to put all the w T568A, but swa 1-2, 3-4, 5-6, 7-8 and orange pair correct continuit Voice Data Video Tone Voice Data Video Tone will work as long Pass X-over...
  • Seite 40 CableMaster 450 Testen. Identifizieren. Qualifizieren. Handbuch Psiber US: Psiber Data Sytems Inc. 7075-K Mission Gorge Road San Diego, CA 92120 Phone: +1 (619) 287 99970 e-mail: info@psiber.com www.psiber.com Psiber Europe: Psiber Data GmbH Felix-Wankel-Str. 4 82152 Krailling Germany Phone: +49 (89) 8913 6060 e-mail: info@psiber-data.com...
