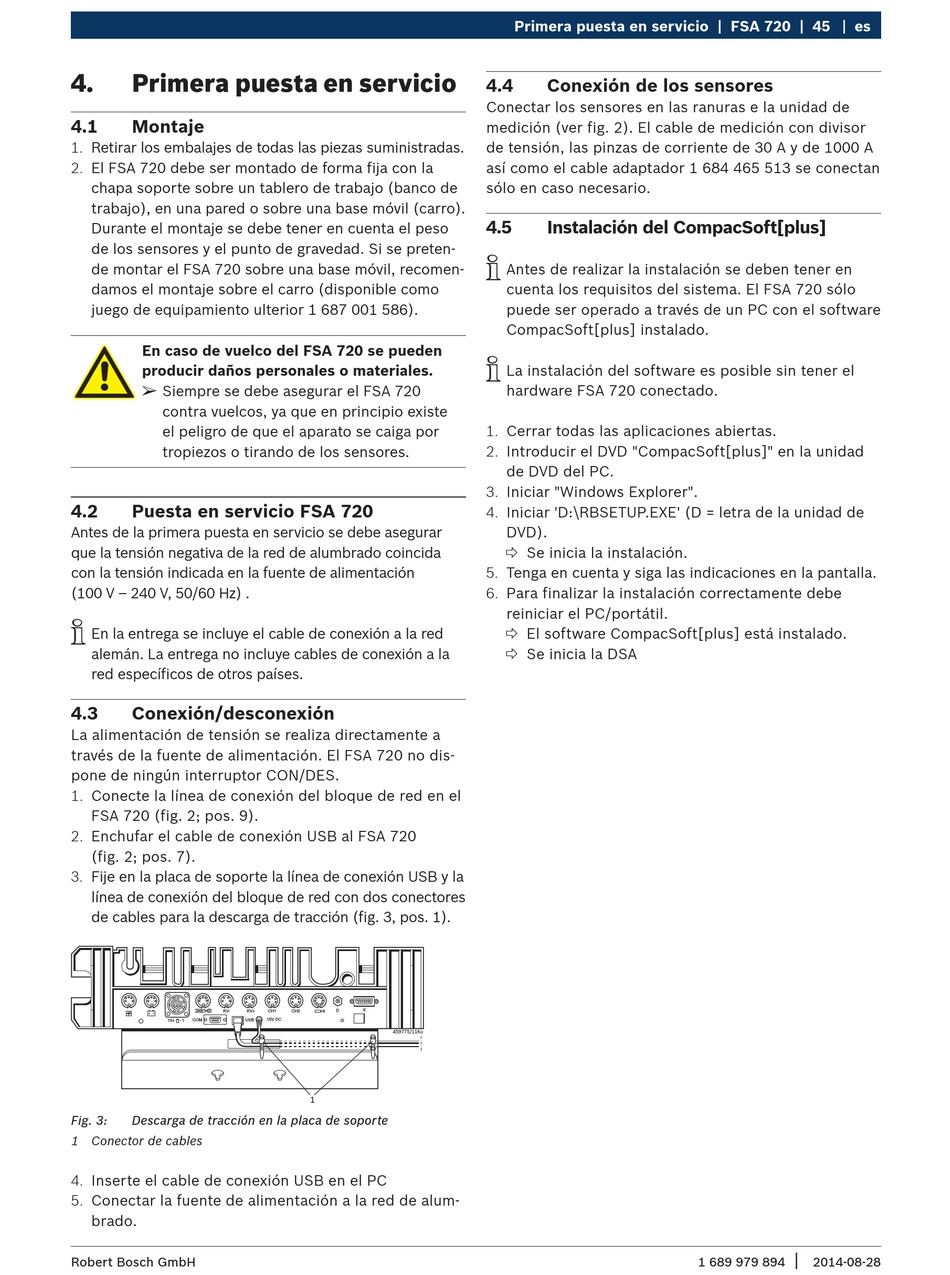

4.

Primera puesta en servicio

4.1 Montaje
1. Retirar los embalajes de todas las piezas suministradas.
2. El FSA 720 debe ser montado de forma fija con la
chapa soporte sobre un tablero de trabajo (banco de
trabajo), en una pared o sobre una base móvil (carro).
Durante el montaje se debe tener en cuenta el peso
de los sensores y el punto de gravedad. Si se preten-
de montar el FSA 720 sobre una base móvil, recomen-
damos el montaje sobre el carro (disponible como
juego de equipamiento ulterior 1 687 001 586).
En caso de vuelco del FSA 720 se pueden
producir daños personales o materiales.
¶
Siempre se debe asegurar el FSA 720
contra vuelcos, ya que en principio existe
el peligro de que el aparato se caiga por
tropiezos o tirando de los sensores.
4.2 Puesta en servicio FSA 720
Antes de la primera puesta en servicio se debe asegurar
que la tensión negativa de la red de alumbrado coincida
con la tensión indicada en la fuente de alimentación
(100 V – 240 V, 50/60 Hz) .
i
En la entrega se incluye el cable de conexión a la red
alemán. La entrega no incluye cables de conexión a la
red específicos de otros países.
4.3 Conexión/desconexión
La alimentación de tensión se realiza directamente a
través de la fuente de alimentación. El FSA 720 no dis-
pone de ningún interruptor CON/DES.
1. Conecte la línea de conexión del bloque de red en el
FSA 720 (fig. 2; pos. 9).
2. Enchufar el cable de conexión USB al FSA 720
(fig. 2; pos. 7).
3. Fije en la placa de soporte la línea de conexión USB y la
línea de conexión del bloque de red con dos conectores
de cables para la descarga de tracción (fig. 3, pos. 1).
KV- KV+
COM USB
15+ - 1
Fig. 3: Descarga de tracción en la placa de soporte
1 Conector de cables
4. Inserte el cable de conexión USB en el PC
5. Conectar la fuente de alimentación a la red de alum-
brado.
Robert Bosch GmbH
X
CH1 CH2 D
15V DC
459775/11Ko
1
Primera puesta en servicio | FSA 720 | 45
4.4 Conexión de los sensores
Conectar los sensores en las ranuras e la unidad de
medición (ver fig. 2). El cable de medición con divisor
de tensión, las pinzas de corriente de 30 A y de 1000 A
así como el cable adaptador 1 684 465 513 se conectan
sólo en caso necesario.
4.5 Instalación del CompacSoft[plus]
i
Antes de realizar la instalación se deben tener en
cuenta los requisitos del sistema. El FSA 720 sólo
puede ser operado a través de un PC con el software
CompacSoft[plus] instalado.
i
La instalación del software es posible sin tener el
hardware FSA 720 conectado.
1. Cerrar todas las aplicaciones abiertas.
2. Introducir el DVD "CompacSoft[plus]" en la unidad
de DVD del PC.
3. Iniciar "Windows Explorer".
4. Iniciar 'D:\RBSETUP.EXE' (D = letra de la unidad de
DVD).
 Se inicia la instalación.
5. Tenga en cuenta y siga las indicaciones en la pantalla.
6. Para finalizar la instalación correctamente debe
reiniciar el PC/portátil.
 El software CompacSoft[plus] está instalado.
 Se inicia la DSA
es
|
1 689 979 894 2014-08-28
