- Seite 1 SIMATIC RTLS4030G Einleitung Gerätebeschreibung SIMATIC RTLS Montage & Betrieb Technische Daten Lokalisierungssysteme SIMATIC RTLS4030G Zulassungen Betriebsanleitung 05/2023 C79000-G8900-C515-10...
- Seite 2 Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
- Seite 3 Montagehinweise ......................17 Montage für die Deckenhalterung mit Montageplatte ............20 Montage für die Eck- und Masthalterung ................21 Ethernet ..........................22 Betrieb ..........................22 Reinigung und Wartung ..................... 22 Technische Daten ..........................25 Zulassungen ............................27 SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 4 Inhaltsverzeichnis SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 5 Weiterführende Dokumentation Die komplette Dokumentation zu allen SIMATIC RTLS-Produkten erhalten Sie unter folgender Adresse: Link: (https://support.industry.siemens.com/cs/de/de/ps/25277/man) Marken Folgende und eventuell weitere nicht mit dem Schutzrechtsvermerk gekennzeichnete ® Bezeichnungen sind eingetragene Marken der Siemens AG: SIMATIC RTLS SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 6 Einleitung Industry Online Support Zusätzlich zur Produktdokumentation unterstützt Sie die umfassende Online-Plattform des Siemens Industry Online Support unter folgender Internet-Adresse: (https://support.industry.siemens.com/cs/start?lc=de-DE) Neben Neuigkeiten finden Sie dort: • Produktinformationen: Handbücher, FAQs, Downloads, Anwendungsbeispiele etc. • Ansprechpartner, Technisches Forum • Die Möglichkeit, eine Support-Anfrage zu stellen: (https://support.industry.siemens.com/My/de/de/)
- Seite 7 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter: (https://www.siemens.com/industrialsecurity) Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
- Seite 8 Gerät. Informationen hierzu finden Sie auf den Internetseiten Industrial Security (https://new.siemens.com/de/de/produkte/automatisierung/themenfelder/industrial- security.html). • Informieren Sie sich regelmäßig über Security-Empfehlungen, die vom Siemens ProductCERT (https://new.siemens.com/global/de/produkte/services/cert.html) veröffentlicht werden. • Bewerten Sie Ihre Anlage ganzheitlich im Hinblick auf Sicherheit. Nutzen Sie ein Zellenschutzkonzept mit entsprechenden Produkten.
- Seite 9 Richtlinie 2012/19/EU zur Entsorgung von Elektro- und Elektronik-Altgeräten. Entsorgen Sie die Produkte nicht bei öffentlichen Entsorgungsstellen. Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott oder an Ihren Siemens- Ansprechpartner. Beachten Sie unterschiedliche länderspezifische Regelungen.
- Seite 10 Einleitung SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...

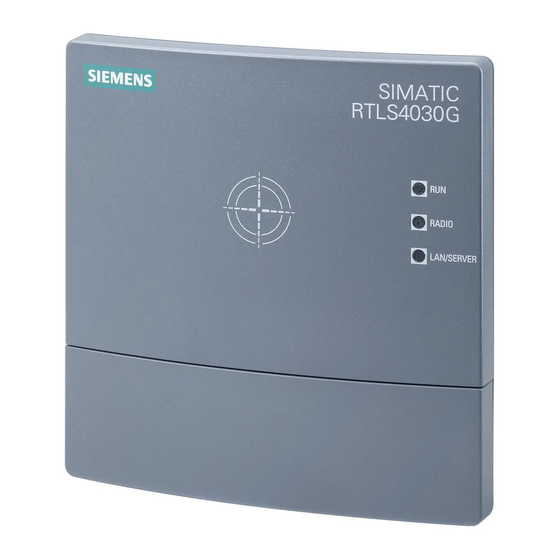

- Seite 11 Gerätebeschreibung Merkmale SIMATIC RTLS4030G Merkmale Aufbau ① Betriebsanzeigen (LEDs) ② Anschluss für Spannungsversorgung ③ Ethernet-Anschluss; Alternative Spannungsversorgung über Power over Ethernet (PoE) Allgemein Das Gateway ist der Basispunkt für die Lokalisierung im RTLS-Lokalisierungssystem. Es kann über Ethernet mit der lokalen IT- Infrastruktur verbunden werden.
- Seite 12 Gerätebeschreibung 2.2 Bestelldaten RTLS4030G und Zubehör Bestelldaten RTLS4030G und Zubehör Tabelle 2- 1 Bestelldaten RTLS4030G Artikelnummer SIMATIC RTLS4030G 6GT2701-5DB03 FCC/NOM/ANA 6GT2701-5DB13 CMIIT 6GT2701-5DB23 ISED 6GT2701-5DB33 Tabelle 2- 2 Bestelldaten Zubehör (nicht im Lieferumfang enthalten) Artikelnummer Steckleitung für Gateway 6GT2791-2AH50 Bulgin 400 Series Buccaneer® PX0410/03S, 3-polig, 5 m Schutzhülle IP65 für RJ45-Stecker...
- Seite 13 • Anschlüsse: SA3350/1 • Dichtungsdeckel: PX0480 Die Pins sind wie nachfolgend abgebildet belegt: Beschreibung Versorgungsspannung (rot) 8 ... 30 V DC Digitaler Ausgang (braun) Geschaltete Eingangsspannung, max. Stromstärke 200 mA Masse-Anschluss (schwarz) GND (0 V) SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 14 Leuchtet blau, wenn beim Gerät eine Ethernet-Verbindung und eine Verbindung zum Locating Manager besteht LAN/SERVER-LED Blinkt einmal pro Sekunde blau, wenn beim Gateway eine Ethernet-Verbindung, aber keine Verbindung zum Locating Manager-Server besteht LAN/SERVER-LED Ist aus, wenn beim Gateway keine Ethernet-Verbindung besteht SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 15 Gerätebeschreibung 2.5 Maßbild Maßbild Bild 2-2 Maßbild SIMATIC RTLS4030G - Alle Maße sind in Millimeter angegeben Fehlerbehebung Fehlererkennung Fehlerursache Fehlerbehebung Das Gateway reagiert nicht, alle LEDs sind Das Gateway ist nicht Spannungsversorgung des Gateways angeschlossen oder prüfen Spannungsversorgung nicht eingeschaltet...
- Seite 16 Gerätebeschreibung 2.6 Fehlerbehebung SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 17 Gewicht des Gateway mit seiner Verdrahtung tragen können. Achten Sie darauf, dass die Umgebungstemperatur 50 °C nicht übersteigt und das Gateway nicht an einem Ort montiert ist, an dem es direkter Sonneneinstrahlung ausgesetzt ist. SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 18 Verwenden Sie nur die in den Bestelldaten beschriebenen, mitgelieferten oder anderweitig vorgeschriebenen Kabel. Für Schäden oder Funktionseinschränkungen durch die Verwendung anderer Kabel haftet die Siemens AG nicht. Schützen Sie das Gateway vor eindringender Feuchtigkeit, indem Sie Steckverbinder, die nicht in Gebrauch sind, mit geeigneten Deckeln verschließen. Diese Deckel sind am Gateway angebracht.
- Seite 19 2. Bohren Sie die Löcher mit einem geeigneten Werkzeug. 3. Drücken Sie die passenden Dübel in die Bohrlöcher. 4. Schrauben Sie das Gateway mithilfe von Schrauben (M4) an die Wand. Bild 3-1 Bohrbild - alle Maße sind in Millimeter angegeben SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 20 Rückseite des Gateways, siehe Fußnote auf dem Maßbild, und die Metallschrauben für die Befestigungen unten am Gateway. Bild 3-2 Halterung für Gateways zur Deckenmontage - alle Maße sind in Millimeter angegeben * Verwenden Sie dieses Loch für die Montage mit der mitgelieferten Kunststoffschraube SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 21 Halterung für Gateways zur Eck- & Mastmontage - alle Maße sind in Millimeter angegeben Hinweis Wenn Bohren nicht möglich ist, können Sie die Halterung für Gateways zur Eck- & Mastmontage z.B. auch mit Kabelbindern an der entsprechenden Stelle befestigen. SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 22 Unbefugtes Öffnen und unsachgemäße Reparaturen des Gateways können erhebliche Gefahren für den Anwender verursachen. Sobald das Gateway unerlaubt geöffnet wurde, verfällt die Gewährleistung und Haftung der Siemens AG. Verwenden Sie für die Reinigung des Gehäuses keine scheuernden, alkalischen oder aggressiven Reinigungsprodukte oder Hilfsgeräte.
- Seite 23 Montage & Betrieb 3.6 Reinigung und Wartung SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 25 Technische Daten Tabelle 4- 1 Technische Daten des Gateways RTLS4030G 6GT2701-5DB03, 6GT2701-5DB13 6GT2701-5DB23, 6GT2701-5DB33 Produktbezeichnung SIMATIC RTLS4030G Funkfrequenzen PULSE Funkverfahren IEEE 802.15.4-2015 UWB HRP PHY Übertragungsgeschwindigkeit 850 kbit/s Betriebsfrequenz Nennwert 3993,6 MHz (UWB-Kanal 2; CE, FCC/NOM/ANATEL) 6489,6 MHz (UWB-Kanal 5; CE, FCC/NOM/ANATEL, CMIIT,...
- Seite 26 IP65 Art der Befestigung Feste Montage an Wänden, Decken oder Masten Gehäuse Kunststoffgehäuse (ASA und PC), UV-resistent Farbe Ti-Grey Netzstecker 3-poliger Steckverbinder mit Schraubklemme Bulgin Buccaneer® PX0412/03P Ethernet RJ45 Ethernet mit PoE Amphenol LTW RCP-00AMMA-TLM7001 SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 27 Declaration of conformity according to the technical regulations of the customs union (TR CU) USA (FCC) This device complies with part 15 of the FCC rules. Alternativ: FCC ID: XXXXYYZZZZ IC: XXXXYYZZZZ Canada (ISED) This device complies with Industry Canada licence-exempt RSS standard(s). SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 28 Para maiores informações, consulte o site da ANATEL (www.anatel.gov.br). ANATEL: XXXXYYZZZZ Importer UK: Siemens plc, Sir William Siemens House, Princess Road, Manchester M20 2UR Mexico (NOM) La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación...
- Seite 29 Zulassungen Die aktuelle EU-Konformitätserklärung für diese Produkte ist im Internet auf den Seiten von Siemens Industry Online Support zu finden. Link: (https://support.industry.siemens.com/cs/de/de/ps/25277/cert) Die in diesem Dokument beschriebenen Produkte erfüllen die Anforderungen der folgenden EU-Richtlinien: • RoHS-Richtlinie 2011/65/EU Richtlinie des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten,...
- Seite 30 Industrielle, wissenschaftliche und medizinische Geräte - Funkstörungen - Grenzwerte und Messverfahren • EN 55032 Klasse A, Klasse B Elektromagnetische Verträglichkeit von Multimediageräten und -einrichtungen - Anforderungen an die Störaussendung • EN 55035 Elektromagnetische Verträglichkeit von Multimediageräten und -einrichtungen - Anforderungen zur Störfestigkeit SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 31 Harmonisierte Norm, die die wesentlichen Anforderungen nach Artikel 3.2 der EU- Richtline 2014/53/EU enthält; Teil 2: Anforderungen an UWB-Lokalisierungsanwendungen FCC information Siemens SIMATIC RTLS4030G (MLFB 6GT2701-5DB13); FCC ID SCF6032502 This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:...
- Seite 32 This equipment should be installed and operated with a minimum distance of 20 centimeters between the radiator and your body. ISED information Siemens SIMATIC RTLS4030G (MLFB 6GT2701-5DB33); IC ID 267X-4030G01 NOTICE (RSS-Gen Issue 5) This device complies with license-exempt transmitter(s)/receiver(s) that comply with Innovation, Science and Economic Development Canada’s licence-exempt RSS standard(s).
- Seite 33 (TBTS) à puissance limitée (Limited Power Source, LPS) selon CEI 61140 / EN 62368-1. • Le bloc d'alimentation de l'appareil doit être conforme à NEC Class 2 selon National Electrical Code (r) (ANSI/NFPA 70). Das Kennzeichnen der elektrischen Betriebsmittel lautet: LISTED E115352 SIMATIC RTLS4030G Betriebsanleitung, 05/2023, C79000-G8900-C515-10...
- Seite 34 Zulassungen CMIIT Information Siemens SIMATIC RTLS4030G (MLFB 6GT2701-5DB23); CMIIT ID: 2020DJ2433 Radio Transmission Equipment Type Approval Certificate In accordance with the provisions on the Radio Regulations of the People's Republic of China, the following radio transmission equipment, after examination, conforms to the provisions with its CMIIT ID.
