SIMATIC RTLS
Lokalisierungssysteme

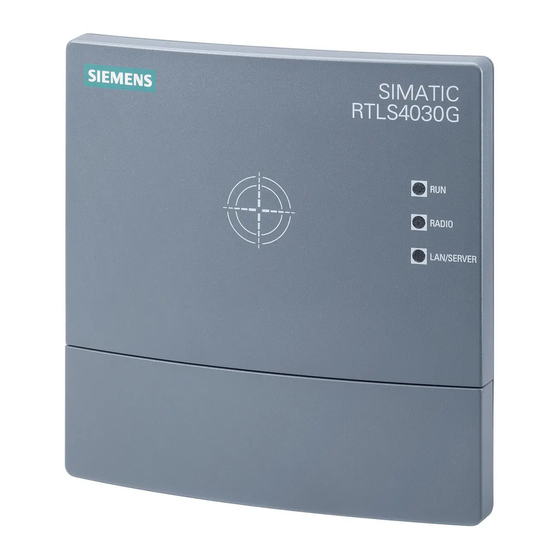

SIMATIC RTLS4030G
Gerätehandbuch
06/2019
C79000-G8900-C515-02

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens SIMATIC RTLS -Serie

  • Seite 1 SIMATIC RTLS Lokalisierungssysteme SIMATIC RTLS4030G Gerätehandbuch 06/2019 C79000-G8900-C515-02...
  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis English Überblick ..............................5 Allgemein ..............................5 Lieferumfang und Zubehör ........................5 Versorgungsspannung ..........................5 Einsatzbereiche ............................5 Maßbild, Anschlüsse und LEDs ........................ 6 Maßbild ..............................6 Anschlüsse und Anzeigen ......................... 6 2.2.1 Mögliche LED-Zustände..........................7 Pinbelegung ............................... 8 2.3.1 Power, Digitalausgang - Steckverbinder ....................
  • Seite 4 Zulassungen ............................13 EU-Konformitätserklärung ........................13 RoHS ............................... 13 RED ................................. 14 6.3.1 Gesundheits- und Sicherheitsschutz ...................... 14 Recycling und Entsorgung ........................15 SIMATIC RTLS4030G Gerätehandbuch, 06/2019, C79000-G8900-C515-02...
  • Seite 5: Überblick

    1 Überblick 1.1 Allgemein Das Gateway SIMATIC RTLS4030G stellt wie der SIMATIC RTLS4030A einen Basispunkt für die Lokalisierung im SIMATIC Locating Manager dar. Das Gateway kann über Ethernet mit der lokalen IT-Infrastruktur verbunden werden. Durch diese Verbindung tauschen die Knoten (Anchors und Gateways) die erfassten Lokalisierungsdaten sowie kundenspezifische Daten zwischen dem Lokalisierungsnetzwerk und dem Lokalisierungsserver aus.
  • Seite 6: Maßbild, Anschlüsse Und Leds

    2 Maßbild, Anschlüsse und LEDs 2.1 Maßbild Power Funk Netzwerk Power Lüftung Ethernet 2.2 Anschlüsse und Anzeigen Anschluss Beschreibung Power Versorgungsspannung RJ45 Ethernet mit PoE, Ethernet Amphenol LTW RCP-00AMMA-TLM7001 Anzeige Beschreibung Power-LED (grün/rot) LED zeigt Versorgungsspannung an LED zeigt Aktivität des Locating Managers an (Senden und Funk-LED (gelb) Empfangen von Funksignalen) Netzwerk-LED (blau)
  • Seite 7: Mögliche Led-Zustände

    2.2.1 Mögliche LED-Zustände Statusanzeige Netz-LED (grün/rot) Beschreibung Ein (grün) Versorgungsspannung über Netzkabel Blinkt einmal pro Sekunde rot Unterspannung Statusanzeige Funk-LED (gelb) Beschreibung Funk des Geräts abgeschaltet Blinkt Funk des Geräts aktiv Statusanzeige Netzwerk-LED Beschreibung (blau) Netzwerkverbindung über LAN hergestellt (Ethernet) Netzwerkverbindung hergestellt, aber keine Blinkt einmal pro Sekunde Verbindung zum Locating Manager -Server...
  • Seite 8: Pinbelegung

    2.3 Pinbelegung 2.3.1 Power, Digitalausgang - Steckverbinder Power 3-poliger Steckverbinder Buccaneer® PX0412/03P Anschlüsse: SA3350/1 Dichtungsdeckel: PX0480 Digitaler Ausgang Beschreibung 1 - Power (rot) 8 … 30 V DC 2 - GND (schwarz) GND (0 V) 3 - Digitaler Ausgang (braun) Geschaltete Eingangsspannung, maximale Stromstärke (I) 200 mA 2.3.2 Ethernet-Buchse RJ45...
  • Seite 9: Montage, Inbetriebnahme, Sicherheit

    Vor dem Hochfahren des Geräts sicherstellen, dass die Verdrahtung richtig ausgeführt ist. • Nur die im Handbuch beschriebenen, mitgelieferten oder anderweitig vorgeschriebenen Kabel • verwenden. Siemens AG haftet nicht für Schäden oder Funktionseinschränkungen durch die Nutzung anderer Kabel. Hinweis Wenn Steckverbinder nicht in Gebrauch sind, müssen sie mit geeigneten Deckeln verschlossen werden.
  • Seite 10: Versorgungsspannung

    Das unbefugte Öffnen und unsachgemäße Reparaturen des Geräts können erhebliche • Gefahren für den Benutzer verursachen. Die Gewährleistung und Haftung der Siemens AG verfällt, wenn das Gerät unerlaubt geöffnet • wird. Für die Reinigung des Gehäuses dürfen keine scheuernden, alkalischen oder aggressiven •...
  • Seite 11: Fehlerbehebung

    4 Fehlerbehebung 4.1 Allgemeine Fehler Fehlererkennung Fehlerursache Störungsbehebung Wireless-Modul reagiert Modul ist nicht angeschlossen oder Versorgungsspannung des nicht, alle LEDs sind aus Netzteil nicht eingeschaltet. Moduls prüfen Die rote LED (Netz) blinkt Unterspannung Versorgungsspannung prüfen einmal pro Sekunde Die gelbe LED (Funk) ist Keine Verbindung zum Locating Lokalisierungsnetzwerk Manager...
  • Seite 12: Funk

    5.3 Funk Funk - PULSE Funkverfahren IEEE 802.15.4-2011 UWB Betriebsfrequenz 3100 MHz … 4800 MHz 6000 MHz …7000 MHz Sendeleistung 0,037 mW (-41,3 dBm/MHz) Antennen Eingebaute UWB-Antenne Funk – PHASE Funkverfahren IEEE 802.15.4 Betriebsfrequenz 2,40 … 2,48 GHz ISM-Band Bandbreite 2 MHz;...
  • Seite 13: Zulassungen

    6 Zulassungen 6.1 EU-Konformitätserklärung Die aktuelle EU-Konformitätserklärung für diese Produkte ist im Internet auf den Seiten von Siemens Industry Online Support zu finden (https://support.industry.siemens.com/cs/ww/de/ps/14970/cert) Die in diesem Dokument beschriebenen Produkte erfüllen die Anforderungen der folgenden EU- Richtlinien: RoHS-Richtlinie 2011/65/EU •...
  • Seite 14: Red

    6.3 RED 6.3.1 Gesundheits- und Sicherheitsschutz Die in diesem Dokument beschriebenen Produkte erfüllen die Anforderungen der angewandten Normen: Artikel 3 (1) a) Gesundheits- und Sicherheitsschutz • EN 62368-1 Einrichtungen für Audio-/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen • EN 62311 Bewertung von elektrischen und elektronischen Einrichtungen in Bezug auf Begrenzungen der Exposition von Personen in elektromagnetischen Feldern (0 Hz - 300 GHz) Die in diesen Betriebsanweisungen beschriebenen Produkte erfüllen die Anforderungen der...
  • Seite 15: Recycling Und Entsorgung

    Richtlinie 2012/19/EU zur Entsorgung von Elektro- und Elektronik-Altgeräten. Entsorgen Sie die Produkte nicht bei öffentlichen Entsorgungsstellen. Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott oder an Ihren Siemens- Ansprechpartner. Beachten Sie unterschiedliche länderspezifische Regelungen.
  • Seite 16 (1) das Gerät darf keine schädlichen Störeinflüsse verursachen und (2) das Gerät muss empfangene Störungen, auch solche, die zu unerwünschten Betriebszuständen führen, tolerieren. Bei Veränderungen oder Umbauten dieses Geräts, die von der Siemens AG nicht ausdrücklich • genehmigt wurden, verfällt die FCC-Betriebsgenehmigung für das Gerät.
  • Seite 17: Anhang

    Anhang Bohrschablone im Maßstab 1:1 Alle Abmessungen in mm SIMATIC RTLS4030G Gerätehandbuch, 06/2019, C79000-G8900-C515-02...
