1. Maße der Arme und des Standfußes nach Zeichnung (s. Seite 5+6) auf die Leisten (1) 20x20x350 mm übertragen.

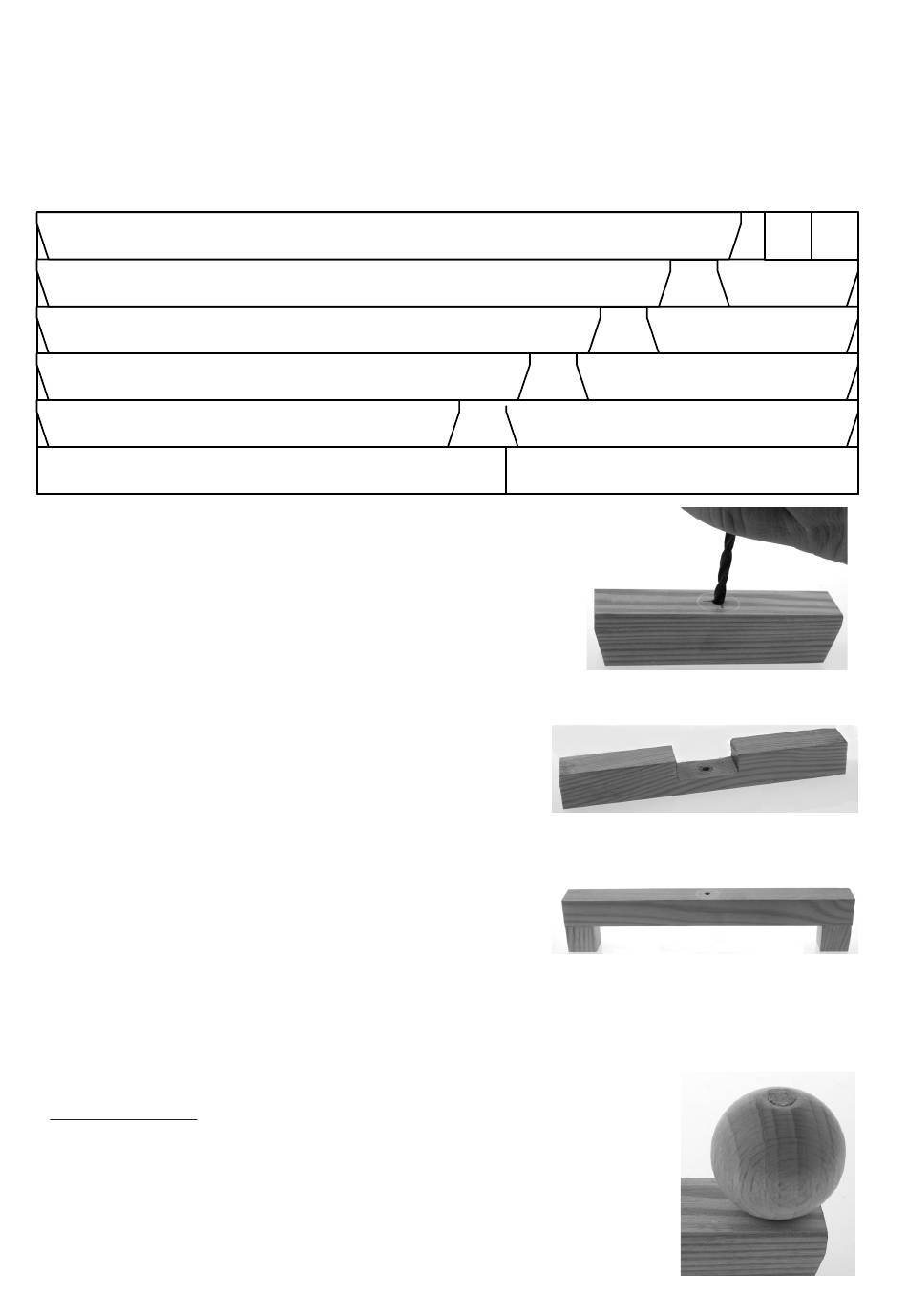

Schneideplan beachten!
2.Teile (1-9) aussägen und nach Plan anschrägen. Teile 10-12 nur ablängen. Sägeschnitte sauber verschleifen.
SCHNEIDEPLAN
5
3. Bei den Leisten 1-9 und 10+11 nach Zeichnungen die Mitte markieren
und Durchmesser 4 mm durchbohren (s. Zeichnung 5+6 und Abb. 1)
Hinweis:
Markierung für Bohrung immer auf der längeren Leistenseite anbrin-
gen!!
4. Bei Teil (10) nach Zeichnung die Aussparung herausarbeiten.
(s. Abb. 2)
5. Teile (12/20 mm-Würfel) an die Leiste 11 so anleimen, dass die Boh-
rung senkrecht nach oben steht (s. Abb. 3)
6. Allgemein:
An den Leisten (2,4,6,8) werden die 8 Holzkugelnø 25 mm befestigt. Die Holzkugeln können gedübelt oder stumpf
aufgeleimt werden.
6a. Stumpfe Leimung
Werden die Kugeln stumpf aufgeleimt, müssen vom Rundstab (4/
ø 5 mm) acht Stopfen mit 25 mm länge abgesägt werden und bün-
dig in die Bohrung der Holzkugel geleimt werden. (s. Zeichnung
Seite 6 und Abb. 4)
2
BAUANLEITUNG
1
2
3
4
11
7
6
10
Abb. 1
Abb. 2
Abb. 3
Abb. 4
12 12
9
8
