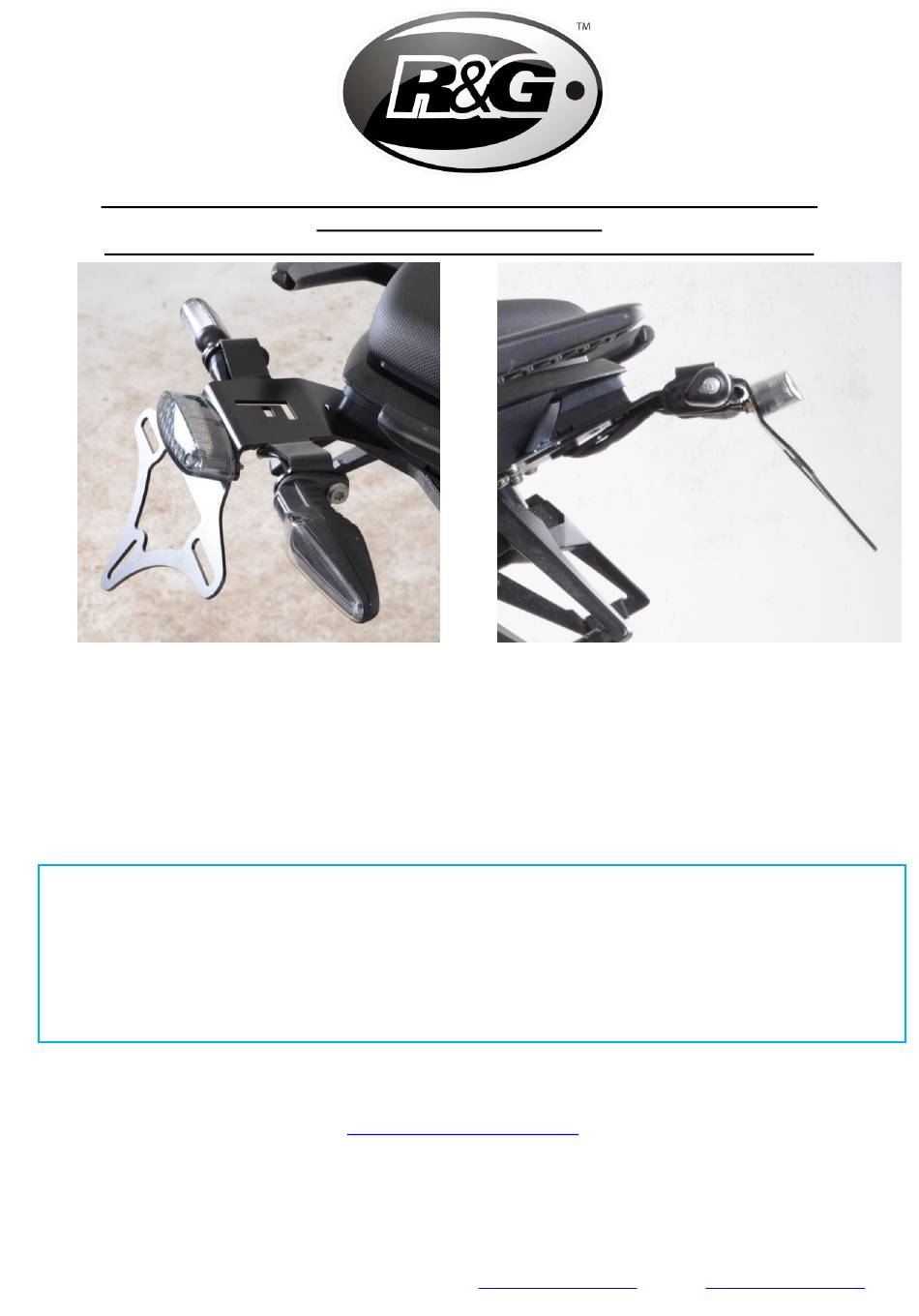

Page 1 of 27
LP0292

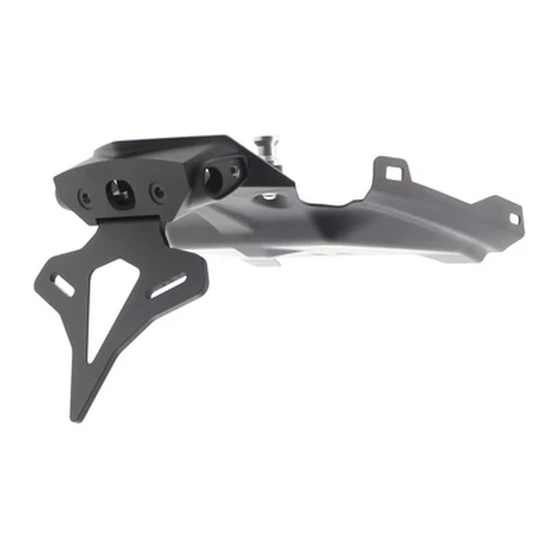

FITTING INSTRUCTIONS FOR LP0292BK LICENCE PLATE BRACKET
FOR BMW F900R/XR 2020
(FOR USE WITH STANDARD AND R&G MINI INDICATORS (8mm))
T
.
HIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED OVER PAGE
S
.
OME PARTS MAY BE SHOWN FOR CLARITY OF INSTRUCTIONS ONLY
D
.
O NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT
P
.
LEASE READ ALL INSTRUCTIONS BEFORE PROCEEDING
IF IN ANY DOUBT WHEN FITTING OUR PRODUCTS, CONSULT ONE OF OUR DEALERS
OR HAVE FITTED BY A QUALIFIED TECHNICIAN.
P
LEASE NOTE THAT THE WAY THE KIT IS PACKED DOES NOT NECESSARILY REPRESENT THE WAY OF
.
MOUNTING TO THE BIKE
I
,
N THE EVENT OF RUBBER WASHERS BEING USED TO HOLD COMPONENTS ONTO BOLTS
.
THESE RUBBER WASHERS CAN BE THROWN AWAY
DIGITAL COPIES OF THESE INSTRUCTIONS ARE AVAILABLE FROM:
WWW.RG-RACING.COM
R&G
Unit 1, Shelley's Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301
www.rg-racing.com
Email:
info@rg-racing.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für R&G LP0292BK

  • Seite 22: Sie Benötigen Folgendes Werkzeug

    Page 22 of 27 LP0292 SIE BENÖTIGEN FOLGENDES WERKZEUG ALLGEM ANZUGSDREHMOMENTE • Satz Inbusschlüssel inkl. 3, 4 & 5mm A/F M4 SCHRAUBE = 8Nm • T25, T30 and T40 Torx-Einsatz oder – Schlüssel M5 SCHRAUBE = 12Nm • 6 und 10mm Schraubenschlüssel oder Steckschlüssel M6 SCHRAUBE = 15Nm M8 SCHRAUBE = 20Nm •...
  • Seite 23 Page 23 of 27 LP0292 R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
  • Seite 24 Page 24 of 27 LP0292 MONTAGEANLEITUNG • Entfernen Sie den Sitz (hierzu benötigen Sie den Schlüssel) – siehe Abbildung 1. • Entfernen Sie die vier Schrauben, die in Abbildung 2 gekennzeichnet sind und entfernen Sie vorsichtig den Gepäckträger, falls er montiert ist. •...
  • Seite 25 Page 25 of 27 LP0292 • Montieren Sie die Mutter für den Blinker und befestigen Sie sie wie in der Abbildung oben abgebildet. • Führen Sie die Verkabelung der Blinker durch die Mutter/Kabelabdeckung (Artikel 19) wie in den Abbildungen unten abgebildet (eine kleine Menge Spülmittel kann hierbei helfen) und positionieren Sie die Abdeckung auf der Mutter.
  • Seite 26 Page 26 of 27 LP0292 festziehen). • Originalschrauben wiederverwenden, Einheit Pfeilen gekennzeichneten Position (siehe Abbildungen 32 und 33) zu befestigen. • Einen 29mm langen Distanzhalter (Artikel 13) an der in Abbildung 34 gekennzeichneten Position platzieren, danach längste Schraube (Artikel durch Kennzeichenhalter und den Distanzhalter in den Haltegriff einführen wie in Abbildung 35 abgebildet und mit einer Mutter und einer Unterlegscheibe Position befestigen wie in Abbildung 36 abgebildet.
  • Seite 27 Page 27 of 27 LP0292 • Alle Kabel ordentlich verstauen und bei der Montage des Sitzes darauf achten, dass keine Kabel eingeklemmt oder geschnitten werden. • Montieren Sie die Verkleidungsteile wie ursprünglich wieder. • Überprüfen Sie die Funktion der Blinker und Beleuchtung, bevor Sie mit dem Motorrad fahren.
