Page 1 of 18

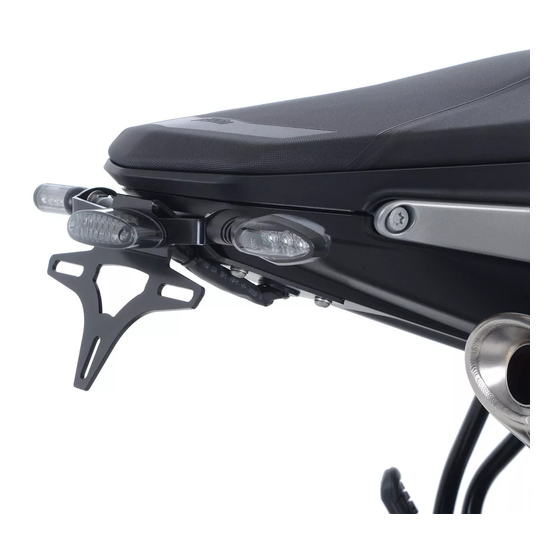

FITTING INSTRUCTIONS FOR LP0248BK LICENCE PLATE BRACKET
THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED BELOW.
DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.
Please note that the way the kit is packed does not necessarily represent the way of mounting to the bike.
T
HE PARTS SHOWN MAY BE REPRESENTATIVE ONLY
Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301
KTM DUKE 790 '18-
TOOLS REQUIRED
MAXIMUM TORQUE SETTINGS
Unit 1, Shelley's Lane, East Worldham, Alton, Hampshire, GU34 3AQ
(
FOR CLARITY OF INSTRUCTIONS ONLY
T25, T30 torx driver.
12, 13mm spanner.
M5 Bolt = 12 Nm
M6 Bolt = 15 Nm
R&G
www.rg-racing.com
).
Email:
info@rg-racing.com
LP0248BK
Werbung
Verwandte Anleitungen für R&G LP0248BK
Inhaltszusammenfassung für R&G LP0248BK
- Seite 1 Page 1 of 18 LP0248BK FITTING INSTRUCTIONS FOR LP0248BK LICENCE PLATE BRACKET KTM DUKE 790 ‘18- THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED BELOW. DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT. Please note that the way the kit is packed does not necessarily represent the way of mounting to the bike.
- Seite 2 Page 2 of 18 LP0248BK R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Seite 3 Page 3 of 18 LP0248BK LEGEND ITEM 1 = LICENCE PLATE BRACKET (TB0248) (x1). ITEM 2 = HEAT SHIELD (SMW0130) (x1) ITEM 3 = I0040 MINI INDICATOR ADAPTOR (x2). ITEM 4 = IWC0002 INDICATOR WIRING COVERS (x2). ITEM 5 = M6 WASHERS (x4).
- Seite 4 Page 4 of 18 LP0248BK Picture 5 Picture 6 Picture 7 Picture 8 Picture 9 Picture 10 R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Seite 5 Page 5 of 18 LP0248BK Picture 11 Picture 12 Picture 13 Picture 14 Picture 15 Picture 16 R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Seite 6 Page 6 of 18 LP0248BK Picture 17 Picture 18 Picture 19 Picture 20 Picture 21 R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
-
Seite 7: Fitting Instructions
Page 7 of 18 LP0248BK FITTING INSTRUCTIONS Note: If using OEM indicators, the heatshield (item 2) must be fitted to the RH indicator to protect it from exhaust heat. To fit the R&G tail tidy, remove the pillion seat using the motorcycle key as shown in picture 1 and 2. - Seite 8 Page 8 of 18 LP0248BK Note: it is advised that the heatshield (item 2) be fitted to the RH indicator, to protect it from exhaust heat. Protect the wiring using an indicator wiring cover (item 4) as shown in picture 16.
-
Seite 9: Outils Requis
Page 9 of 18 LP0248BK NOTICE DE MONTAGE LP0248BK (B) SUPPORT DE PLAQUE KTM DUKE 790 ‘18- Le kit contient les articles exposés ci-dessous, vérifier que toutes les pièces soient présentes avant de procéder au montage. La façon dont le kit est emballé ne correspond pas forcément à la façon de monter les pièces sur la moto. - Seite 10 Page 10 of 18 LP0248BK R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
-
Seite 11: Notice De Montage
Page 11 of 18 LP0248BK LÉGENDE ARTICLE 1 = SUPPORT DE PLAQUE (TB0248) (x1). ARTICLE 2 = BOUCLIER CHALEUR (SMW0130) (x1) ARTICLE 3 = I0040 ADAPTATEUR MINI CLIGNOTANT (x2). ARTICLE 4 = IWC0002 CACHE FILS CLIGNOTANTS (x2). ARTICLE 5 = M6 RONDELLES (x4). - Seite 12 Page 12 of 18 LP0248BK Selon schéma ci-dessous, connecter CON0043 (article 9) au feu de support R&G. CON0043 (article 9) Photo 11 Feu de support Photo 12 Feu de support JAUNE BLEU ROUGE Couleur de fil VERT JAUNE JAUNE...
- Seite 13 Page 13 of 18 LP0248BK Remonter le siege passager. ISSUE 1 19/10/2018 (LF) Notice disponible au téléchargement sur www.rg-racing.com CONSUMER NOTICE The catalogue description and any exhibition of samples are only broad indications of the Products and R&G may make design changes which do not diminish their performance or visual appeal and supplying them in such state shall conform to the order.
-
Seite 14: Sie Benötigen Folgendes Werkzeug
Page 14 of 18 LP0248BK MONTAGEANLEITUNG FÜR LP0248BK (B) KENNZEICHENHALTER KTM DUKE 790 ‘18- ALLE KIT-TEILE SIND UNTEN ABGEBILDET UND GEKENNZEICHNET. BEVOR SIE MIT DER MONTAGE BEGINNEN, ÜBERPRÜFEN SIE, DASS ALLE TEILE VORHANDEN SIND. Hinweis: Die Verpackung der Teile stellt nicht die Reihenfolge der Montage dar. - Seite 15 Page 15 of 18 LP0248BK R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Seite 16 Page 16 of 18 LP0248BK LIEFERUMFANG ARTIKEL 1 = KENNZEICHENHALTER (TB0248) (x1). ARTIKEL 2 = HITZESCHILD (SMW0130) (x1) ARTIKEL 3 = I0040 MINI-BLINKER ADAPTER (x2) ARTIKEL 4 = IWC0002 ABDECKUNG FÜR KABEL (BLINKER) (x2) ARTIKEL 5 = M6 UNTERLEGSCHEIBEN (x4).
- Seite 17 Page 17 of 18 LP0248BK Den original Gummistopfen am Kennzeichenhalter montieren –siehe Abbildung 18. Montieren Sie die Kennzeichenhalter-Einheit am Motorrad mit den vier M6 Schrauben (Artikel 6) und M6 Unterlegscheiben (Artikel 5) wie in Abbildung 19 abgebildet. ...
- Seite 18 Page 18 of 18 LP0248BK BRAUN GRÜN SCHWARZ Verbinden Sie die Verbindung für die Kennzeichenbeleuchtung (Artikel 9-CON0043) mit dem original Kabelstrang. Verbinden Sie die Kabelverbinder für die Miniblinker mit dem RGR0003 Widerstand (separat erhältlich), dann verbinden Sie den RGR0003 Widerstand mit den CON0014 (Artikel 12) Kabelverbinder.
