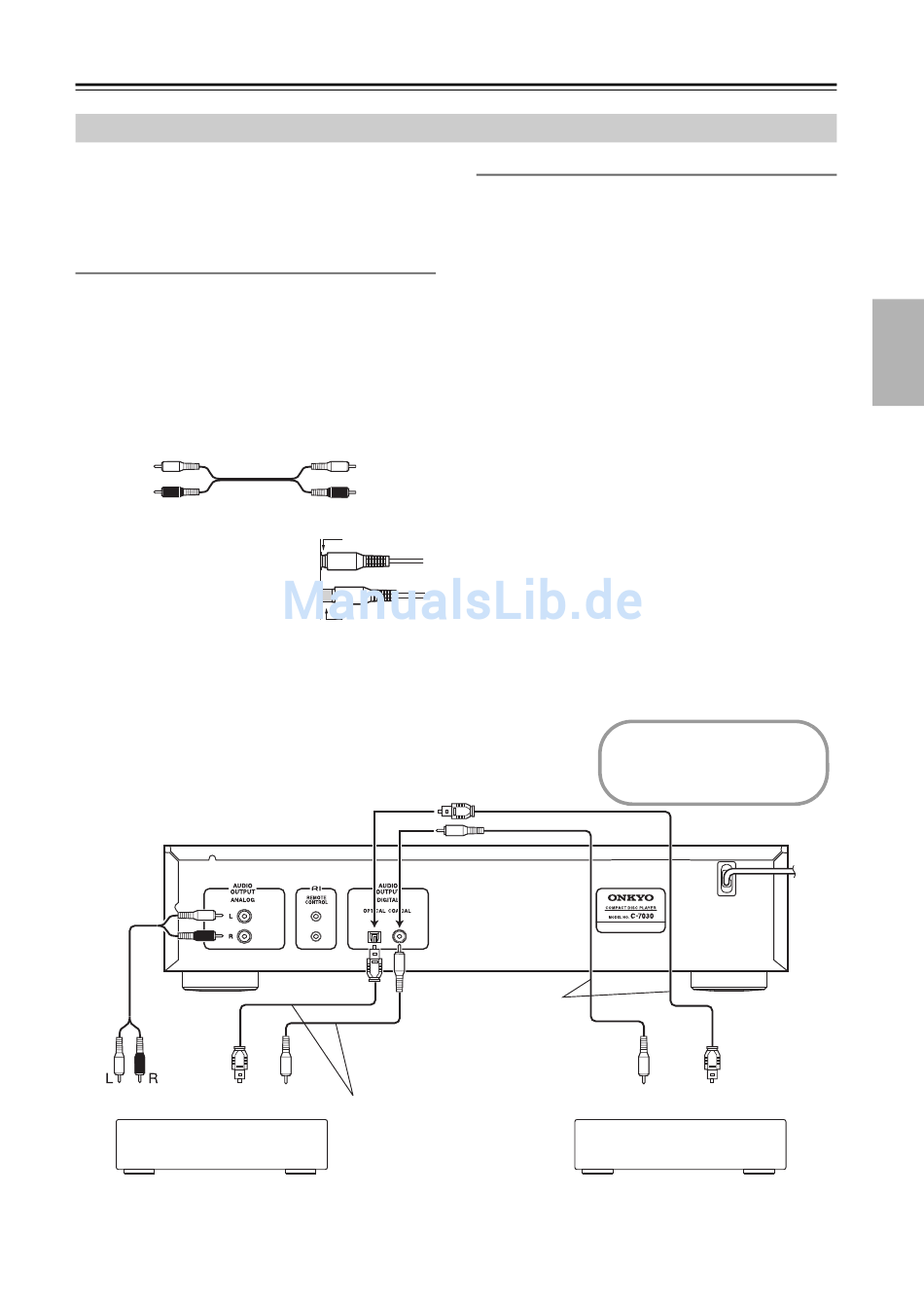

Collegare il lettore CD

Collegamenti audio

• Prima di effettuare i collegamenti, leggere i manuali
forniti con gli altri dispositivi AV.
• Non collegare il cavo di alimentazione prima di aver
eseguito e controllato tutti i collegamenti audio e video.
Codici colore dei collegamenti
I collegamenti audio RCA sono di solito dotati di un
codice colore: rosso e bianco. Utilizzare gli spinotti rossi
per collegare gli ingressi e le uscite audio del canale
destro (genericamente contrassegnato con "R").
Utilizzate gli spinotti bianchi per collegare gli ingressi e
le uscite audio del canale sinistro (genericamente
contrassegnato con "L").
Cavo audio
Sinistro
analogico
(bianco)
Destro
(rosso)
• Inserire a fondo gli spinotti in
modo da creare collegamenti
saldi (i collegamenti allentati
possono causare disturbi o
malfunzionamenti).
• Per evitare interferenze, mantenere i cavi audio e
video lontano dai cavi di alimentazione e dai cavi
degli altoparlanti.
Cavo audio
RCA/phono
(incluso)
Cavo digitale
ottico
(non incluso)
Ingresso
ottico
CD
Amplificatore hi-fi,
ricevitore AV
Sinistro
(bianco)
Destro
(rosso)
Corretto!
Errato!
Cavo coassiale
(non incluso)
Ingresso
Collegare uno o
coassiale
l'altro
Presa digitale ottica/coassiale
L'unità supporta l'uscita digitale del segnale PCM a
16 bit, 44,1 kHz
I connettori digitali ottici del C-7030 hanno degli
otturatori che si aprono quando viene inserito uno
spinotto ottico e si chiudono quando viene rimosso.
Inserire a fondo gli spinotti.
Attenzione: per evitare di danneggiare la protezione,
tenere diritto lo spinotto ottico durante 'inserimento e la
rimozione.
Nota:
Non collocare oggetti sopra al C-7030 in quanto
potrebbero impedire un'adeguata ventilazione.
Scollegare il cavo di
alimentazione prima di
effettuare i collegamenti!
Collegare uno o
l'altro
Cavo coassiale
(non incluso)
Ingresso
coassiale
Cavo digitale
ottico
(non incluso)
Ingresso
ottico
CD-R, MiniDisc,
registratore DAT
13
It-
