3.5

Messung der Trumkraft

3.5.1 Messung der Riemenfrequenz in Hertz

Die Messung der Riemenspannung kann nur bei abgeschaltetem und stillstehendem An-
trieb vorgenommen werden. Der eingebaute und gespannte Antriebsriemen wird durch
Anschlagen in Eigenschwingung versetzt. Diese statische Eigenfrequenz wird von der
Sonde mittels getaktetem Licht gemessen. Hierbei ist darauf zu achten, dass eine aus-
reichende Reflexion des Lichtes vom Riemen sichergestellt ist. Die Anzeige der Mess-
werte erfolgt in Hertz. Eine Eingabe der Riemenmasse und -länge ist nicht erforderlich.
Erfahrungsgemäß dehnen sich Antriebsriemen nach der Montage. Deshalb ist es
sinnvoll, die Riemen bei der Montage mit der 1,3-fachen Trumkraft einzustellen
und nach ca. 1 Stunde noch einmal nachzumessen.
Die Messung der Riemenspannung darf nur bei ABGESCHALTETEM
und STILLSTEHENDEM Antrieb vorgenommen werden.
Messen
- Trummeter einschalten.
- Die gewünschten Geräteeinstellungen gemäß Kapitel 3.4 Menüstruktur auf Seite 8
vornehmen.

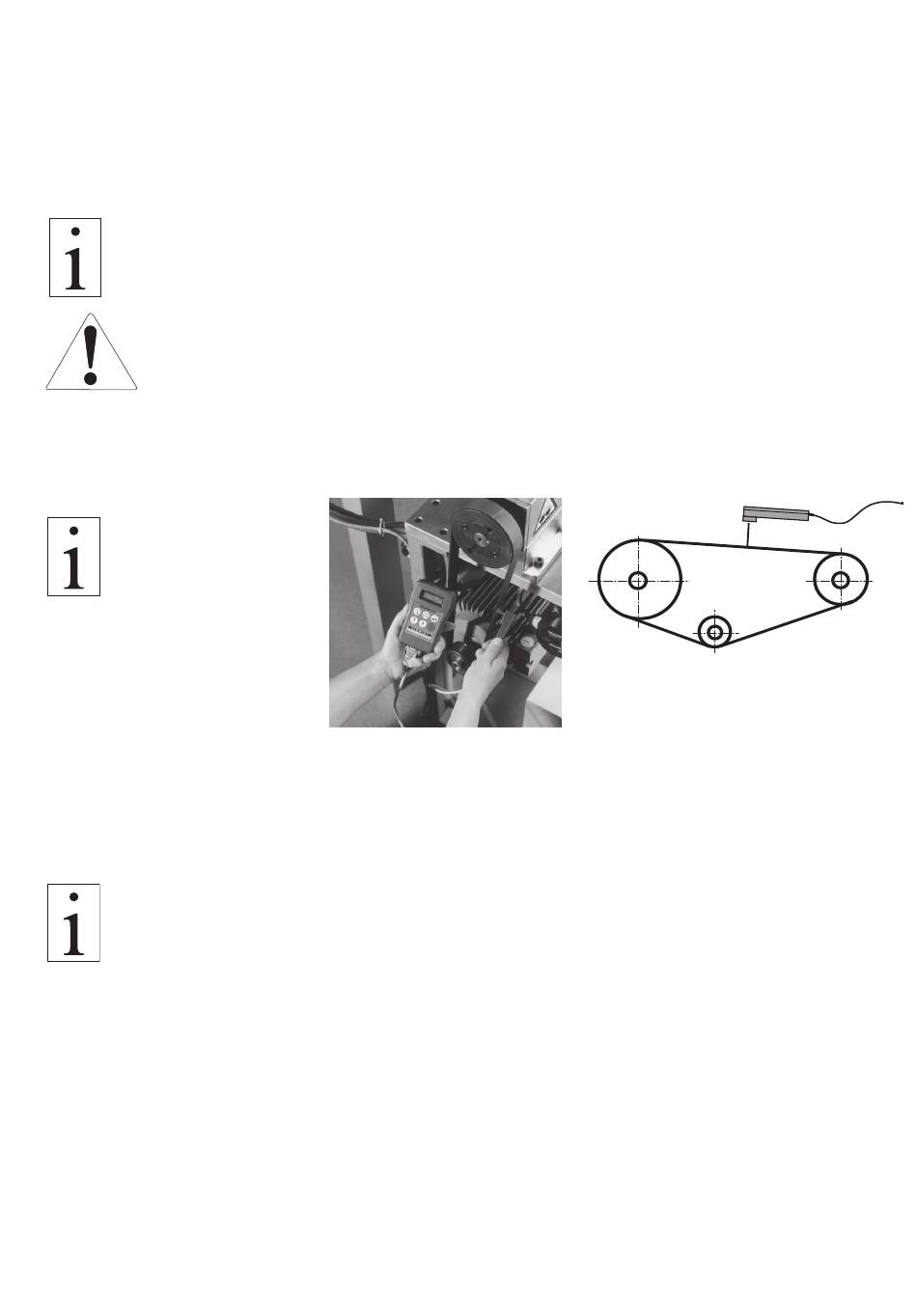

Die Messung der
Riemenspannung
erfolgt vorzugs-
weise immer am
längeren Riemen-
trum in der Mitte
zwischen den zwei
Antriebsscheiben.
- Antriebsriemen durch Anschlagen in Eigenschwingung versetzen.
- Messsonde in etwa Mitte der freien Trumlänge über den Antriebsriemen halten.
- Eine erfolgreiche Messung wird durch ein akustisches Signal quittiert.
Auf dem Display erscheint die Anzeige "Messung".
- Der Messwert wird in Hz angezeigt.
Messabweichungen von bis zu +/- 10% bei mehreren Messungen am gleichen
Antriebsriemen, haben in der Regel keinen Mess- oder Gerätefehler zur Ursache.
Messabweichungen sind in den meisten Fällen durch die mechanischen Tole-
ranzen der Antriebssysteme begründet.
Empfehlung: Die Messung 3 - 5 mal wiederholen und den Mittelwert als Messwert
benutzen.
Achtung!
Der Abstand zwischen Antriebs-
riemen und Messsonde sollte zwi-
schen 3-20 mm betragen.
9
