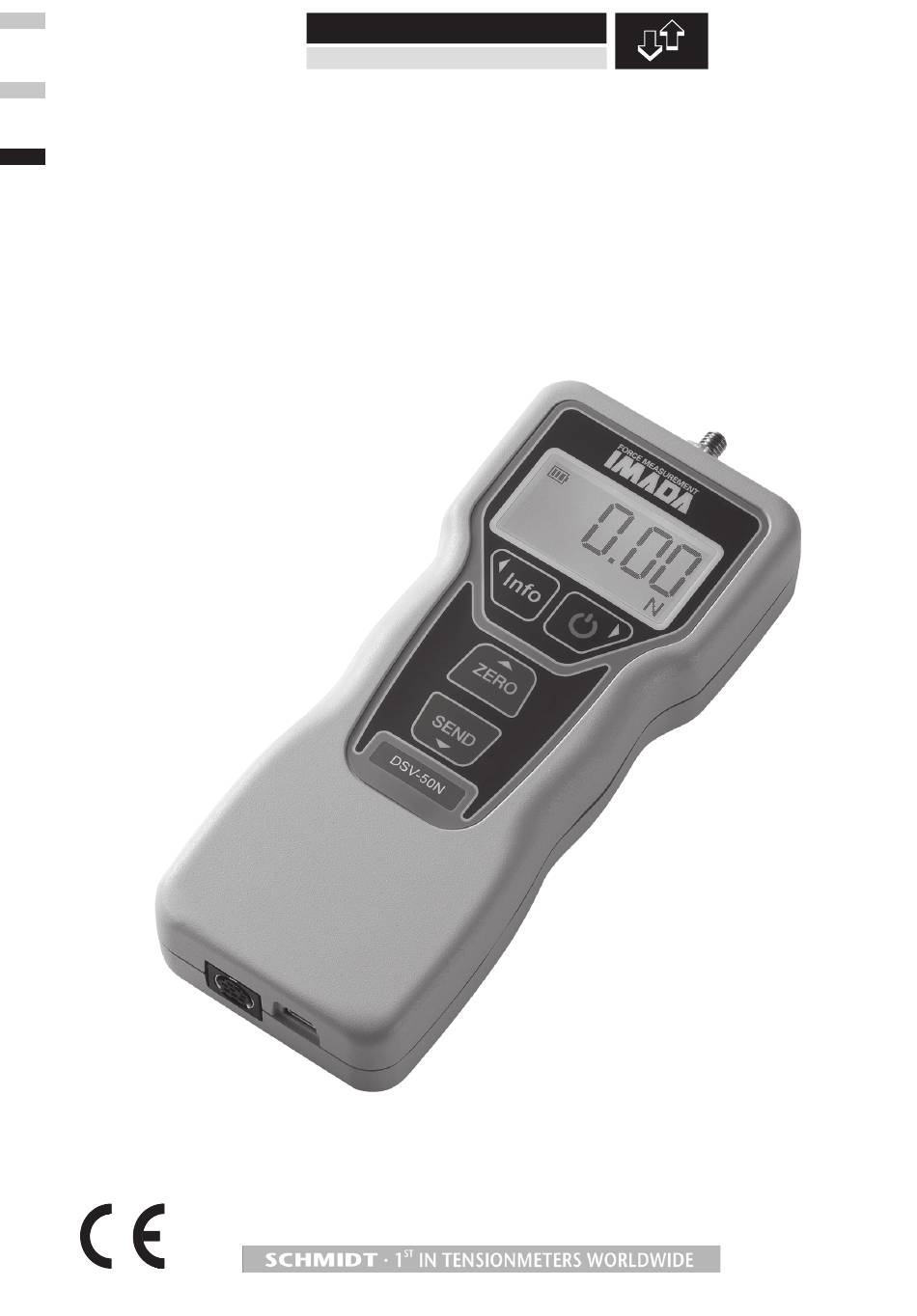

- Seite 1 Kraftmesser S C H M I D T c o n t r o l i n s t r u m e n t s Ausgabe DS-01.D Modellreihe DS Bedienungsanleitung Gültig ab: 01.01.2018 • Für künftige Verwendung aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Gewährleistung und Haftung ................... 4 1.1 Hinweise in der Bedienungsanleitung ..............4 1.2 Verpflichtung des Betreibers .................. 4 1.3 Verpflichtung des Personals .................. 4 1.4 Informelle Sicherheitsmaßnahmen ................ 5 1.5 Ausbildung des Personals ..................5 1.6 Bestimmungsgemäße Verwendung ............... 5 1.7 Gefahren im Umgang mit dem Gerät .............. - Seite 3 4 Wartung und Instandhaltung ................. 24 5 Reinigung ........................ 24 6 Korrespondenz ....................... 24 7 Reparaturen......................24...
-
Seite 4: Gewährleistung Und Haftung
Gewährleistung und Haftung Grundsätzlich gelten unsere “Allgemeinen Verkaufs- und Lieferbedingungen“. Diese stehen dem Betreiber spätestens seit Vertragsabschluß zur Verfügung. Gewährleistung: - Für Kraftmesser 12 Monate. Ausgenommen von der Gewährleistung sind Verschleißteile, Akkus und Messfedern. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausge- schlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: - Nicht bestimmungsgemäße Verwendung des Gerätes. -
Seite 5: Informelle Sicherheitsmaßnahmen
Das Gerät ist ausschließlich zum Messen von Zug- und Druckkräften bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma HANS SCHMIDT & Co GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch: - Das Beachten aller Hinweise aus der Bedienungsanleitung und die Einhaltung der Inspektions- und Wartungsarbeiten. -
Seite 6: Lieferbare Typen
Lieferbare Typen Typ DTS Typ DSV Messbereiche Auflösung DST-2N DSV-2N 0 - 2.000 N 0.001 N DST-5N DSV-5N 0 - 5.000 N 0.001 N DST-20N DSV-20N 0 - 20.00 N 0.01 N DST-50N DTV-50N 0 - 50.00 N 0.01 N DST-200N DSV-200N 0 - 200.0 N... -
Seite 7: Anschluss Des Kraftmessers
2.2.1 Anschluss des Kraftmessers Die Bedingungen der CE Spezifikation sind nur erfüllt, wenn der Kraftmesser mit von uns gelieferten Verbindungskabeln ausgerüstet und betrieben wird. Für jede andere Kombination, hat die Zusicherung der CE Spezifikation keine Gültigkeit. Für dadurch entstandene Schäden wird von uns keine Haftung übernommen. -
Seite 8: Stationäre Montage
3.1.1 Stationäre Montage Wenn es der Anwendungsfall erfordert, kann der Kraftmesser auch für den stationären Einsatz benutzt werden. Dazu kann das Gerät mittels vier Befestigungsschrauben auf der Geräterückseite am Einsatzort befestigt werden. Die Abmessungen der Gewinde sind der Zeichnung fig. 3.1.1 zu entnehmen. Bei der Befestigung muß die maximale Gewindetiefe von 8 mm beachtet werden, da sonst Beschädigungen entstehen können. -
Seite 9: Geräteelemente
3.1.3 Geräteelemente fig. 3.1.3 SENSORACHSE Aufnahme der Messeinsätze DISPLAY Anzeige der Messwerte und Einstellungen Taste INFO Zum Öffnen der Menüs Taste ON / OFF Gerät Ein- und Ausschalten Taste ZERO Reset, Display Nullstellung Taste SEND Zum Speichern der Daten im Messwertspeicher (nur DSV) Zum Übertragen der Messwerte an einen PC RS-232 Die Messwerte können mit einem speziellen Kabel über die... -
Seite 10: Display Details
3.1.4 Display Details einfaches Display: Akkuzustandsanzeige Messwert Masseinheit Betriebsart PEAK Neigungsalarm (nur DSV) Grenzwertalarm Multifunktions-Display: Grenzwertalarm Neigungsalarm (nur DSV) Uhrzeit Akkuzustandsanzeige Messwert Betriebsart PEAK Masseinheit Fusszeile Messwert Überlastdisplay: Bei Überlastung des Gerätes von mehr als 110 % erscheint ein Warnhinweis im Display. OVERLOAD WARNING... -
Seite 11: Akku Laden
Akku laden Das Gerät ist mit einem Akku ausgerüstet. Es kann mit dem Akku, aber auch mit dem mitgelieferten USB-Steckernetzteil oder dem USB-Kabel betrieben werden. Erscheint im Display ist der Akku voll aufgeladen. Wenn nur noch ein Ladebalken zu sehen ist sollte der Akku aufgeladen werden. -
Seite 12: Ein- Und Ausbau Des Akkus
3.2.3 Ein- und Ausbau des Akkus Deckel Akku Schrauben Stecker fig. 3.2.3a fig. 3.2.3b Einbau - Die Schrauben am Deckel des Batteriefach lösen und das Batteriefach öffnen. - Stecker des Akkus am Gerät einstecken - Den Akku in das Batteriefach legen und den Deckel mit den beiden Schrauben befestigen. -
Seite 13: Geräteeinstellungen
Geräteeinstellungen 3.3.1 Grundeinstellungen Allgemeine Information: Die Werkseinstellungen für das Gerät sind: Masseinheit: Units Vorzeichen: +/- Indicator: Normal Empfindlichkeit: Sensitivity High Sprache Language Englisch RS-232 Schnittstelle: RS-232 Output Printer Neigungsalarm Tilt Alarm Datumsformat: Date Format YYYY/MM/DD Datum einstellen: Date Set Zeit einstellen: Time Set Kalibriererinnerung: Cal. - Seite 14 3.3.1 Grundeinstellungen Hauptmenü Einstellungsmenü Beschreibung [N], [kN], [mN], [gf], Die wählbaren Einheiten sind abhängig vom Masseinheiten [kgf], [ozf], [lbf] Messbereich des Kraftmessers [+/- Normal] • Druckkraft (+), Zugkraft (-) Vorzeichen +/- [+/- reverse] • Zugkraft (+), Druckkraft (-) [Low] [High] High: höchste Empfindlichkeit Empfindlichkeit [Middle]...
-
Seite 15: Funktionseinstellungen
3.3.2 Funktionseinstellungen Allgemeine Information: Die Werkseinstellungen für das Gerät sind: Display Format Hauptanzeige: Main Real Time Value Fußzeile: Footer None Programm Menü Grenzwertalarm: OK Indicator oberer Grenzwert: High Setpoint max. Kapazität unterer Grenzwert: Low Setpoint Hintergrundbeleuchtung: Backlight Anzeige drehen: Reverse Display Auto Abschaltzeit: Auto Shut Off 30 min... -
Seite 16: Einstellungsmenü Beschreibung
3.3.2 Funktionseinstellungen Hauptmenü Untermenü Einstellungsmenü Beschreibung [Real Time Value] Zeigt den aktuellen Messwert oder den [Peak Value] Spitzenwert aller Messungen an. Haupt- [Continuous Peak] Zeigt den Spitzenwert der aktuellen Mes- anzeige sung an und speichert diesen automa- Display tisch (Nur DSV) Format [None] Zum Ein- und Ausblenden der Fußzeile. -
Seite 17: Die Grenzwertfunktion
3.3.3 Die Grenzwertfunktion Das Gerät ist mit einer Vergleichsfunktion ausgestattet. Unabhängig von der Betriebsart (IST- oder PEAK-Wert) wird der angezeigte Messwert mit voreingestellten Grenzwerten verglichen. Bei Messwerten, die sich innerhalb der Grenzwerte befinden erscheint im Display . Über- oder Unterschreiten Messungen die Grenzwerte wird nicht mehr im Display angezeigt. -
Seite 18: Einstellungen
3.4.2 Neigungsalarm (nur DSV) Einstellungen: - Den Neigungsalarm aktivieren und in den Messmodus wechseln (siehe Kapitel 3.3.1). Im Display erscheint - Das Gerät in die gewünschte Arbeitsposition bringen, hierbei das Gerät absolut ruhig halten und die Taste drücken und gedrückt halten. Nachdem die Taste gedrückt wurde erscheint im Display - Wenn das Gerät in den Messmodus wechselt ist der Neigungsalarm aktiv und die Taste... -
Seite 19: Speichermanagement (Nur Dsv)
Speichermanagement (nur DSV) 3.5.1 Speichern der Messwerte Das Gerät kann bis zu 1000 Messwerte abspeichern. Die gespeicherten Messwerte können: gemäß Kapitel 3.5.2 und 3.3.2 am DISPLAY angesehen werden oder gemäss Kapitel 3.8.4 über die USB Schnittstelle an einen PC oder gemäß... -
Seite 20: Drucken Der Messwerte
3.6 Drucken der Messwerte Die aktuellen und gespeicherten Messwerte können über die RS-232 Schnittstelle mit dem als Zubehör lieferbaren Spezialkabel Typ CB-203 an einem Drucker mit RS-232 Schnitt- stelle ausgedruckt werden. Kraftmesser und Drucker müssen im ausgeschaltetem Zustand mit dem Kabel verbunden werden. -
Seite 21: Kontrolle Der Justierung
3.7 Kontrolle der Justierung - Den KLEINEN HAKEN aus dem mitgeliefertem Zubehör an der Sensorachse befestigen. - Lageabgleich nach Kapitel 3.4.1 ausführen. - An dem HAKEN ein GEWICHT befestigen, das der zu messenden Zugkraft entspricht (Masseinheit beachten). - Das Gerät anheben, bis das befestigte GEWICHT frei hängt. -
Seite 22: Schnittstellen
Schnittstellen Für selbsterstellte Schnittstellenkabel kann vom Hersteller keine Gewährleistung übernommen werden. 3.8.1 USB Schnittstelle Über die USB Schnittstelle Hardware Version 1.1 und 2.0 können die Messwerte an einen PC übertragen werden. Dazu muss der auf CD-ROM mitgelieferte USB-Treiber installiert werden. Wenn der USB-Treiber installiert ist, können die Messwer- te entweder mit dem mitgeliefertem Programm Force Log- ger, einem Kommunikationsprogramm (siehe Kap. -
Seite 23: Rs-232 Schnittstelle
3.8.2 RS-232 Schnittstelle Über die RS-232 Schnittstelle können die Messwerte an einen PC oder Drucker über- tragen werden. Mit dem als Zubehör lieferbaren Spezialkabel Typ CB-203 kann der Kraftmesser mit einem PC oder Drucker verbunden werden. Die Pinbelegung der Schnittstelle ist im Kapitel 2.2 beschrieben Voraussetzung: Auf dem PC muss ein Kommunikationsprogramm, z.B. -
Seite 24: Reinigung
Zur Vermeidung unnötiger Rückfragen, den damit verbundenen Zeitverlusten und Missverständnissen, bitte das Gerät mit einer detaillierten Fehlerbeschreibung an uns zurückschicken. Bitte teilen Sie uns bei der Bestellung auch mit, ob Sie ein Kalibrierzeugnis mit Kalibrierbericht benötigen. Reparaturadresse: HANS SCHMIDT & Co GmbH Schichtstr. 16 84478 Waldkraiburg Germany Seit 70 Jahren in aller Welt Hans Schmidt &...
