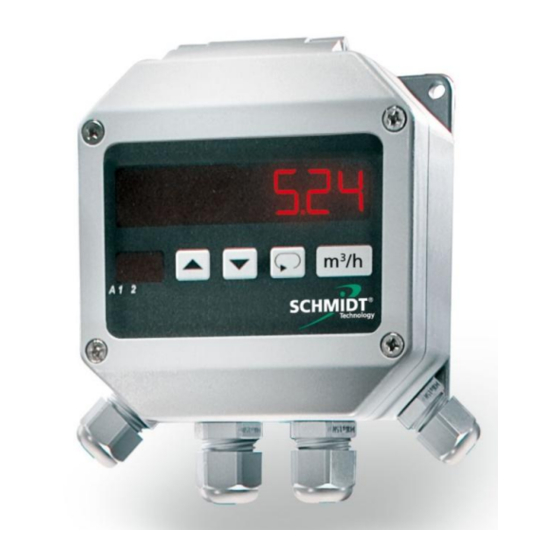

- Seite 1 ® SCHMIDT LED-Messwertanzeige MD 10.015 Gebrauchsanweisung [Geben Sie Text ein]...
-
Seite 2: Inhaltsverzeichnis
Montagehinweise................4 Elektrischer Anschluss ..............6 Betriebsmodi ..................8 Signalisierung .................. 9 Inbetriebnahme ................10 Service-Informationen ..............24 Technische Daten................25 EG-Konformitätserklärung ............. 26 Impressum: Copyright 2011 SCHMIDT Technology Alle Rechte vorbehalten Ausgabe: 531011.01C Änderungen vorbehalten Gebrauchsanweisung MD 10.015 Seite 2... -
Seite 3: Wichtige Information
Einsatzzweck bestimmt (siehe Kapitel 2). Es ist insbesondere nicht vorgesehen zum direkten oder indirekten Schutz von Personen. SCHMIDT Technology übernimmt keinerlei Gewährleistung hin- sichtlich der Eignung für irgendeinen bestimmten Zweck und über- nimmt keine Haftung für zufällige oder Folgeschäden im Zusam- menhang mit der Lieferung, Leistungsfähigkeit oder Verwendung... -
Seite 4: Einsatzbereich
Temperatur, Feuchte) mit Standard-Analogausgängen verwendbar. ® Die SCHMIDT LED-Messwertanzeige MD 10.015 ist für den Einsatz innerhalb geschlossener Räume vorgesehen und nicht für den Einsatz im Freien geeignet (Kondensationsgefahr auf der Elektronik). Ebenso ist der Einsatz in sicherheitsrelevanten Anwendungen nicht zugelassen. -
Seite 5: Wandmontage
Elektronik zu vermeiden, muss sichergestellt sein, dass kein ESD- Funken auf die Elektronik überspringen kann (z.B. durch vorheriges Ent- laden der Bedienperson an einem geerdeten metallischen Gegenstand). Um Schäden durch elektrostatische Entladung (ESD) zu ver- meiden, sind entsprechende Schutzmaßnahmen erforderlich. Gebrauchsanweisung MD 10.015 Seite 5... -
Seite 6: Elektrischer Anschluss
AGND (galvanisch getrennt von GND) Analog Out+ Analogausgang Betriebsspannung nach Variante: 14-15 Supply Voltage DC: (14) 24V, (15) GND AC: (14) , (15) 16 – 18 Relay 2 Alarmausgang 2 (max. 250 VAC / 5 A) Tabelle 1: Anschluss Gebrauchsanweisung MD 10.015 Seite 6... -
Seite 7: Betriebsspannung
Strom- und Spannungssignal umgeschaltet werden. Steckt die Brücke auf den linken Kontaktstiften (Voltage), wird ein Span- nungssignal erwartet. Verbindet der Stecker das rechte Stiftpaar (Cur- rent), muss ein Stromsignal anliegen. Abbildung 3: Steckbrücken Strom-/Spannungseingang im Gehäusedeckel Gebrauchsanweisung MD 10.015 Seite 7... -
Seite 8: Betriebsmodi
Analogausgang Der Analogausgang der MD 10.015 ist galvanisch von ihrer Energiever- sorgung und den Sensoren getrennt. In Abhängigkeit vom Wert der = 500 Ω) schaltet die Signalelekt- Messbürde R (Umschaltschwelle: R ronik automatisch zwischen dem Betrieb als Spannungs- (U) oder Stromschnittstelle (I) um. -
Seite 9: Signalisierung
Im Spannungsmodus geht der Ausgang auf 0 V. Ausgangsbereich mit Offset: 4 ... 20 mA und 2 ... 10 V Im Strommodus gibt die Schnittstelle 2 mA aus. Im Spannungsmodus geht der Ausgang auf 1 V. Gebrauchsanweisung MD 10.015 Seite 9... -
Seite 10: Inbetriebnahme
Inbetriebnahme ® Bevor die SCHMIDT Messwertanzeige MD 10.015 mit Spannung be- aufschlagt wird, ist zu prüfen, ob das Gerät mechanisch und elektrisch korrekt installiert wurde. Liegt ein bestimmungsgemäßer Betrieb vor, ist die Messwertanzeige ca. 5 s nach Einschalten der Versorgungsspannung bereit. -
Seite 11: Zustandsanzeige Der Alarmausgänge
Zustand Alarmausgang 1 nicht geschaltet Alarmausgang 2 nicht geschaltet Alarmausgang 1 geschaltet Alarmausgang 2 nicht geschaltet Alarmausgang 1 nicht geschaltet Alarmausgang 2 geschaltet Alarmausgang 1 geschaltet Alarmausgang 2 geschaltet Tabelle 3 Gebrauchsanweisung MD 10.015 Seite 11... - Seite 12 200 m³/h. Es wird ein Schaltsignal benötigt, sobald 150 m³/h überschrit- ten sind. Als weitere Messgröße wird die Temperatur des Strömungs- sensors angezeigt (Messbereich -40 … 85 °C). Ermittlung des Volumenstrommessbereiches des Sensors (aus Gebrauchsanweisung des Sensors oder mit Hilfe des SCHMIDT Strömungsrechners www.schmidttechnology.com): 60 m/s ≙ 343 m³/h LED-Anzeige an am gewünschten Ort anbringen...
- Seite 13 . Startwert: 0 m³/h (≙ 4 mA) . Endwert: 200 m³/h (≙ 20 mA) Keine Bediensperre Nach dem letzten Menüpunkt wird das Konfigurationsmenü automatisch verlassen und zur Hauptanzeige gewechselt. Gebrauchsanweisung MD 10.015 Seite 13...
- Seite 14 5 s . Spitzenwert-Speicher Minimaler Messwert des für die Hauptanzeige gewählten Sensors Löschen der minimalen Messwerte beider Sensoren mit Betätigen von für ca. 5 s . Schaltpunkt Alarmausgang A1 Alarmausgang A2 ausgeschalten Gebrauchsanweisung MD 10.015 Seite 14...
-
Seite 15: Beispielanwendung 2 - Schritt Für Schritt
Am Analogausgang soll der gesamte messbare Strö- mungsbereich von maximal negativer bis maximal positiver Strömung als Stromschnittstelle mit Offset ausgegeben werden. Ermittlung des Volumenstrommessbereiches der Sensoren (aus Gebrauchsanweisung des Sensors oder mit Hilfe des SCHMIDT Strömungsrechners www.schmidttechnology.com): 60 m/s ≙ 920 m³/h LED-Anzeige an gewünschtem Ort anbringen... - Seite 16 . Startwert: -920 m³/h (≙ 4 mA) . Endwert: 920 m³/h (≙ 20 mA) Keine Bediensperre Nach dem letzten Menüpunkt wird das Konfigurationsmenü automatisch verlassen und zur Hauptanzeige gewechselt. Gebrauchsanweisung MD 10.015 Seite 16...
- Seite 17 5 s Spitzenwert-Speicher Minimaler Messwert des für die Hauptanzeige gewählten Sensors Löschen der minimalen Messwerte beider Sensoren mit Betätigen von für ca. 5 s Schaltpunkt Alarmausgang A1 Alarmausgang A2 ausgeschalten Gebrauchsanweisung MD 10.015 Seite 17...
-
Seite 18: Konfigurationsmenü
, ., ., ... .s Änderung mit den Einstelltasten Wahl des Eingangssignals 1: (mA), (V), (mA) Änderung mit den Einstelltasten Anzahl der Dezimalstellen des Messwerts Sensor 1: . .,.,.,.,. Änderung mit den Einstelltasten Gebrauchsanweisung MD 10.015 Seite 18... - Seite 19 Änderung mit den Einstelltasten Signal aus dem die Menge berechnet werden soll: (Messwert Sensor 1), (Differenz: Sensor1 - Sensor2), (Summe; Sensor1 + Sensor2) Nicht im Betriebsmodus Bidirektional Änderung mit den Einstelltasten Gebrauchsanweisung MD 10.015 Seite 19...
- Seite 20 Anzahl der Dezimalstellen Mengenmesswert: . .,.,.,.,. Bei Einstellung . Ist die maximale Menge 9999E9 und minimale Menge -999E9. Bei allen an- deren Einstellungen ist die Menge durch den Dar- stellungsbereich begrenzt. Änderung mit den Einstelltasten Gebrauchsanweisung MD 10.015 Seite 20...
- Seite 21 Ansprechverzögerung Alarmausgang 1: .. .. ... ..(h.mm.ss) Änderung mit den Einstelltasten Rückfallverzögerung Alarmausgang 1: .. .. ... ..(h.mm.ss) Änderung mit den Einstelltasten Parametrierung Alarmausgang 2 wie Alarmaus- gang 1 (Menüpunkte bis ) Gebrauchsanweisung MD 10.015 Seite 21...
- Seite 22 Änderung mit den Einstelltasten Bediensperre: , Änderungen im Konfigurationsmenü und Rücksetzen der Spitzenwert-Speicher und Rücksetzen der Men- genmessung werden gesperrt. Änderung mit den Einstelltasten auch bei aktiver Be- diensperre Rückkehr zur Hauptanzeige . Gebrauchsanweisung MD 10.015 Seite 22...
-
Seite 23: Menü-Übersicht
Schaltpunkt Alarmausgang 2 Signalmodus Analogausgang Hysterese Alarmausgang 2 Anzeige Minimaler Messwert Ansprechverzögerung Alarmaus- gang 2 Wahl Betriebsmodus Rückfallverzögerung Alarmaus- Signalquelle Analogausgang gang 2 Anzeige Maximaler Messwert Gebrauchsanweisung MD 10.015 Seite 23... -
Seite 24: Service-Informationen
Signalmodus set- groß / klein Eingangskonfiguration (, Eingangskonfiguration ) entsprechend Ein- gangssignal prüfen Konfiguration prüfen Analogsignal zu groß / klein Ausgangskonfiguration Konfiguration prüfen Unerwartete Werte am Konfiguration Alarmausgang Alarmausgang Tabelle 4 Gebrauchsanweisung MD 10.015 Seite 24... -
Seite 25: Technische Daten
Lager-/Transporttemperatur Umgebungsbedingungen Nicht kondensierend (bis 95% rF) Anschluss 18 x Federkraftklemmen 1,5mm², 4 x Durchgangsverschraubungen Betriebslage beliebig Schutzart/Schutzklasse IP65, berührsicher Gehäusematerial Polyamid, glasfaserverstärkt (PA6-GF 15/15), Farbe RAL 7001 ähnlich Gewicht Ca. 370 g Tabelle 5 Gebrauchsanweisung MD 10.015 Seite 25... -
Seite 26: Eg-Konformitätserklärung
EG-Konformitätserklärung Gebrauchsanweisung MD 10.015 Seite 26... - Seite 27 Notizen Gebrauchsanweisung MD 10.015 Seite 27...
- Seite 28 SCHMIDT Technology GmbH Feldbergstrasse 1 78112 St. Georgen / Schwarzwald Phone +49 (0)7724 / 899-0 Fax +49 (0)7724 / 899-101 info@schmidttechnology.com www.schmidttechnology.com Gebrauchsanweisung MD 10.015 Seite 28...
