19.2.2018

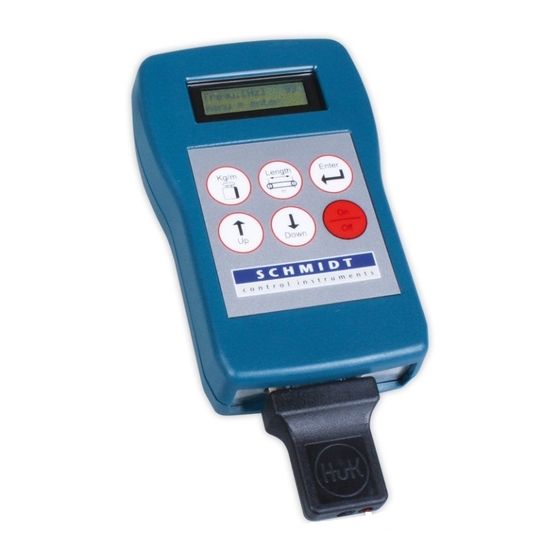

Riemenspannungsmesser RTM-400
Messbereich max. 10 - 800 Hz
Trummeter zum Messen der Riemenspannung und zur Kontrolle der
Trumkraft von Keilriemen, Zahnriemen, Kraftbändern u. ä. Eine
optimale Lebensdauer eines Riemens hängt ab von der richtigen
Riemenspannung und der optimalen Ausrichtung auf den
Antriebsscheiben ab.
Der Sollwert für die Riemenspannung wird als Eigenfrequenz in Hz oder als Trumkraft in N
vorgegeben.
Diese Website benutzt Cookies. Wenn Sie die Website weiter nutzen, stimmen Sie der Verwendung von
Messung erfolgt berührungslos mittels Infrarotlicht – Frequenzmessung
Cookies zu. An dieser Stelle können Sie auch der Verwendung von Cookies widersprechen und die
Browsereinstellungen entsprechend anpassen.
https://www.hans-schmidt.com/produkt-details/riemenspannungsmesser-rtm-400/
Riemenspannungsmesser RTM-400 - Hans Schmidt
Akzeptieren
Mehr Infos
1/6
Werbung
Verwandte Anleitungen für Schmidt RTM-400
Inhaltszusammenfassung für Schmidt RTM-400
- Seite 1 19.2.2018 Riemenspannungsmesser RTM-400 - Hans Schmidt Riemenspannungsmesser RTM-400 Messbereich max. 10 - 800 Hz Trummeter zum Messen der Riemenspannung und zur Kontrolle der Trumkraft von Keilriemen, Zahnriemen, Kraftbändern u. ä. Eine optimale Lebensdauer eines Riemens hängt ab von der richtigen Riemenspannung und der optimalen Ausrichtung auf den Antriebsscheiben ab.
- Seite 2 Messprinzip: Frequenzmessung eines stillstehenden Riemens mit einem LED Licht. ● Das Messergebnis kann wahlweise als Frequenz (Hz) oder Trumkraft (N oder lbf) angezeigt werden ● Der Riemenspannungsmesser RTM-400 besteht aus dem Anzeigegerät sowie 2 Messonden: – Steckersonde für Einhandmessung – Handsonde zum Messen an schwer zugänglichen Stellen ●...
-
Seite 3: Technische Daten
19.2.2018 Riemenspannungsmesser RTM-400 - Hans Schmidt Technische Daten Messbereich: 10 – 800 Hz Digitaler Samplefehle < 1 % Anzeigefehler: ±1 Hz Gesamtfehler: < 5 % vom Messwert Einstellbare Maßeinhe Hz (Riemenfrequenz) oder iten: N, lbf (Trumkraft) Messabstand: 3 – 20 mm... - Seite 4 19.2.2018 Riemenspannungsmesser RTM-400 - Hans Schmidt Keilriemen SPZ = 0.074 SPA = 0.123 kg/m je Riemen SPB = 0.195 SPC = 0.377 10 = 0.06417 = 0. 13 = 0.109 20 = 0.266 22 = 0.324 25 = 0.420 32 = 0.668 40 = 0.958...
- Seite 5 = Riemengewicht in kg/m laut Tabelle (für einen Riemen) Lieferumfang Riemenspannungsmesser RTM-400 im Etui, 2 Messsonden, 1 Batterie, Diese Website benutzt Cookies. Wenn Sie die Website weiter nutzen, stimmen Sie der Verwendung von Kalibrierzeugnis desHerstellers und Bedienungsanleitung in deutsch und englisch Cookies zu.
- Seite 6 19.2.2018 Riemenspannungsmesser RTM-400 - Hans Schmidt Wenn Sie ein Angebot benötigen oder bestellen wollen, kontaktieren Sie uns einfach! +49 (0)8638 9410-0 +49 (0)8638 4825 info@hans-schmidt.com Kontakt Diese Website benutzt Cookies. Wenn Sie die Website weiter nutzen, stimmen Sie der Verwendung von Cookies zu.
