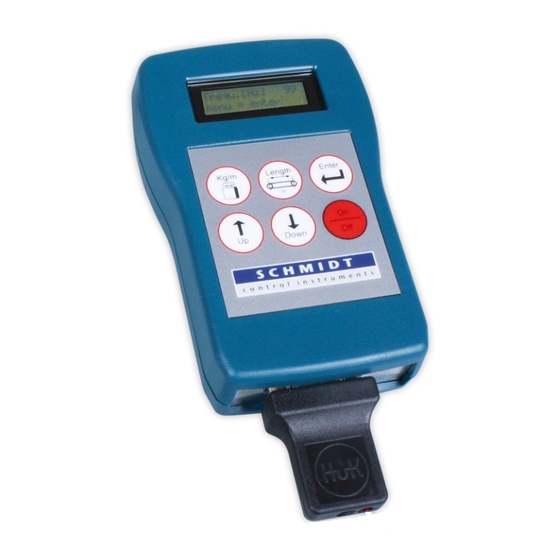

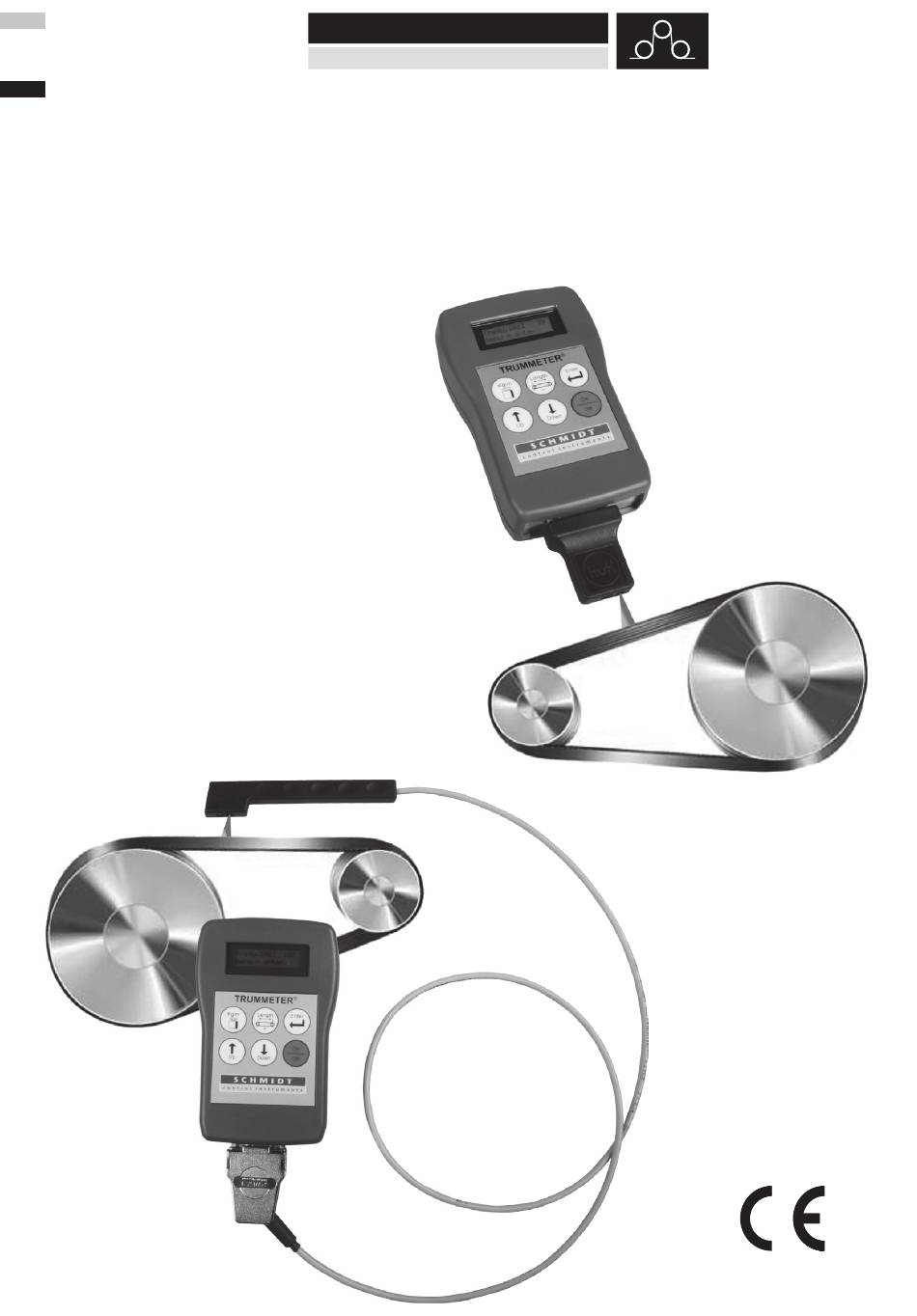

- Seite 1 Trummeter S C H M I D T c o n t r o l i n s t r u m e n t s Ausgabe Trum 01.5.D Typ RTM-400 Bedienungsanleitung Gültig ab: 01.03.2012 • Für künftige Verwendung aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Gewährleistung und Haftung ................... 3 1.1 Hinweise in der Bedienungsanleitung ..............3 1.2 Verpflichtung des Betreibers .................. 3 1.3 Verpflichtung des Personals .................. 3 1.4 Informelle Sicherheits-Maßnahmen ............... 4 1.5 Ausbildung des Personals ..................4 1.6 Bestimmungsgemäße Verwendung ............... 4 1.7 Gefahren im Umgang mit dem Gerät .............. -
Seite 3: Gewährleistung Und Haftung
1 Gewährleistung und Haftung Grundsätzlich gelten unsere “Allgemeinen Verkaufs- und Lieferbedingungen“. Diese stehen dem Betreiber spätestens seit Vertragsabschluss zur Verfügung. Gewährleistung: - Für Trummeter 12 Monate. Ausgenommen von der Gewährleistung sind Verschleißteile, elektronische Komponenten und Messfedern. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: - Nicht bestimmungsgemäße Verwendung des Gerätes. -
Seite 4: Informelle Sicherheitsmaßnahmen
Das Gerät ist ausschließlich zum Messen von Riemenspannungen bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma HANS SCHMIDT & Co GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch: - Das Beachten aller Hinweise aus der Bedienungsanleitung und die Einhaltung der Inspektions- und Wartungsarbeiten. -
Seite 5: Allgemeine Informationen
Allgemeine Informationen 2.1 Technische Daten Messbereich 10 - 800 Hz zeigt bis 800 Hz an Eingabegrenzen freie Trumlänge bis 9.99 m Riemenmasse bis 9.999 kg/m Digitaler Samplefehler < 1% Anzeigefehler ± 1 Hz Gesamtfehler < 5% Nenntemperatur +20° C, Betriebstemperatur +10°... -
Seite 6: Inbetriebnahme Und Messen
Inbetriebnahme und Messen Hinweise vor dem Messen Haben Sie die Bedienungsanleitung, insbesondere Kapitel 1 „Grundlegende Sicherheits - Hinweise“, gelesen und verstanden? Sie dürfen das Gerät vorher nicht bedienen. Achtung! Die Messung der Riemenspannung darf nur bei ABGESCHALTETEM und STILLSTEHENDEM Antrieb vorgenommen werden. Batterieeinbau oder Austausch Das Gerät wird mit eingelegter Batterie geliefert. -
Seite 7: Bedienungselemente
3.3 Bedienungselemente DISPLAY Anzeige der Mess- und Berechnungswerte wahlweise in: Deutsch, Englisch, Italienisch, Französich, Spanisch, Portugiesich, Schwedisch, Norwegisch, Dänisch Finnisch Messsonde erfasst die Eigenfre- quenz des gespannten, freien Riemens mittels getaktetem Licht TRUMLÄNGE ENTER RIEMENMASSE EIN / AUS PFEIL UP PFEIL DOWN... -
Seite 8: Menüstruktur
3.4 Menüstruktur Werkseinstellungen: Anzeige: (Gewichts und Längeneinstellung unnötig) Sprache: Deutsch Maßeinheit: International (SI) Meldung der „Softwareversion“ Anzeige „Messung !!!“ wenn Messung erforderlich ist Messbetrieb „LOW-BAT“ Anzeige „Istwertanzeige“ wenn Batterie < 8 V Enter Kg/m Length Trumlänge Riemenmasse Menüpunkt „Anzeige Hz/N“ mit Tasten mit Tasten PFEIL... -
Seite 9: Messung Der Trumkraft
Messung der Trumkraft 3.5.1 Messung der Riemenfrequenz in Hertz Die Messung der Riemenspannung kann nur bei abgeschaltetem und stillstehendem An- trieb vorgenommen werden. Der eingebaute und gespannte Antriebsriemen wird durch Anschlagen in Eigenschwingung versetzt. Diese statische Eigenfrequenz wird von der Sonde mittels getaktetem Licht gemessen. -
Seite 10: Berechnung Der Trumkraft In N / Lbf
3.5.2 Berechnung der Trumkraft in N / Lbf Zur Berechnung der Trumkraft wird die Riemenmasse und -länge mit der Tastatur nach Kapitel 3.4 in das Gerät eingegeben. Die errechnete Trumkraft wird mit dem bei der Aus- legung des Antriebes definierten Sollwert ver glichen. Die Berechnung der Trumkraft im Gerät erfolgt nach der Formel: Hierbei bedeuten: F = 4... -
Seite 11: Messfehler
3.5.3 Messfehler Falls trotz sorgfältiger Vorbereitung keine Messergebnisse angezeigt werden, können folgende Ursachen zugrunde liegen: 1. Der Antriebsriemen schwingt unterhalb der Messgrenze von 10 Hz. Abhilfe: Riemen spannen, oder bei sehr langen und offenen Trumlängen Riemen abstützen, um die Trumlänge zu verkürzen. Bei erneuter Messung die veränderte Riemenlänge eingeben. -
Seite 12: Wartung Und Instandhaltung
6 Korrespondenz Bei Rückfragen, welche das Gerät, die Bedienungsanleitung oder deren Handha- Reparaturadresse: bungbetreffen, bitte vor allen Dingen fol- gende Daten des Typenschildes bekannt HANS SCHMIDT & Co GmbH Schichtstr. 16 geben: 84478 Waldkraiburg 1.) Die Typenbezeichnung 2.) Die Gerätenummer...
