3.5.3 Messfehler

Falls trotz sorgfältiger Vorbereitung keine Messergebnisse angezeigt werden, können
folgende Ursachen zugrunde liegen:
1. Der Antriebsriemen schwingt unterhalb der Messgrenze von 10 Hz.
Abhilfe:
Riemen spannen, oder bei sehr langen und offenen Trumlängen Riemen abstützen,
um die Trumlänge zu verkürzen. Bei erneuter Messung die veränderte Riemenlänge
eingeben.
2. Es werden trotz korrekt gespanntem Antriebsriemen keine, oder nur geringe Mess-
werte angezeigt.
Abhilfe
Möglicherweise wird das Licht der Messsonde nicht ausreichend reflektiert.
Zur Verbesserung der Reflexion ein Stück helles Klebeband auf den Riemen kleben
oder diesen an der Messstelle leicht anfeuchten.

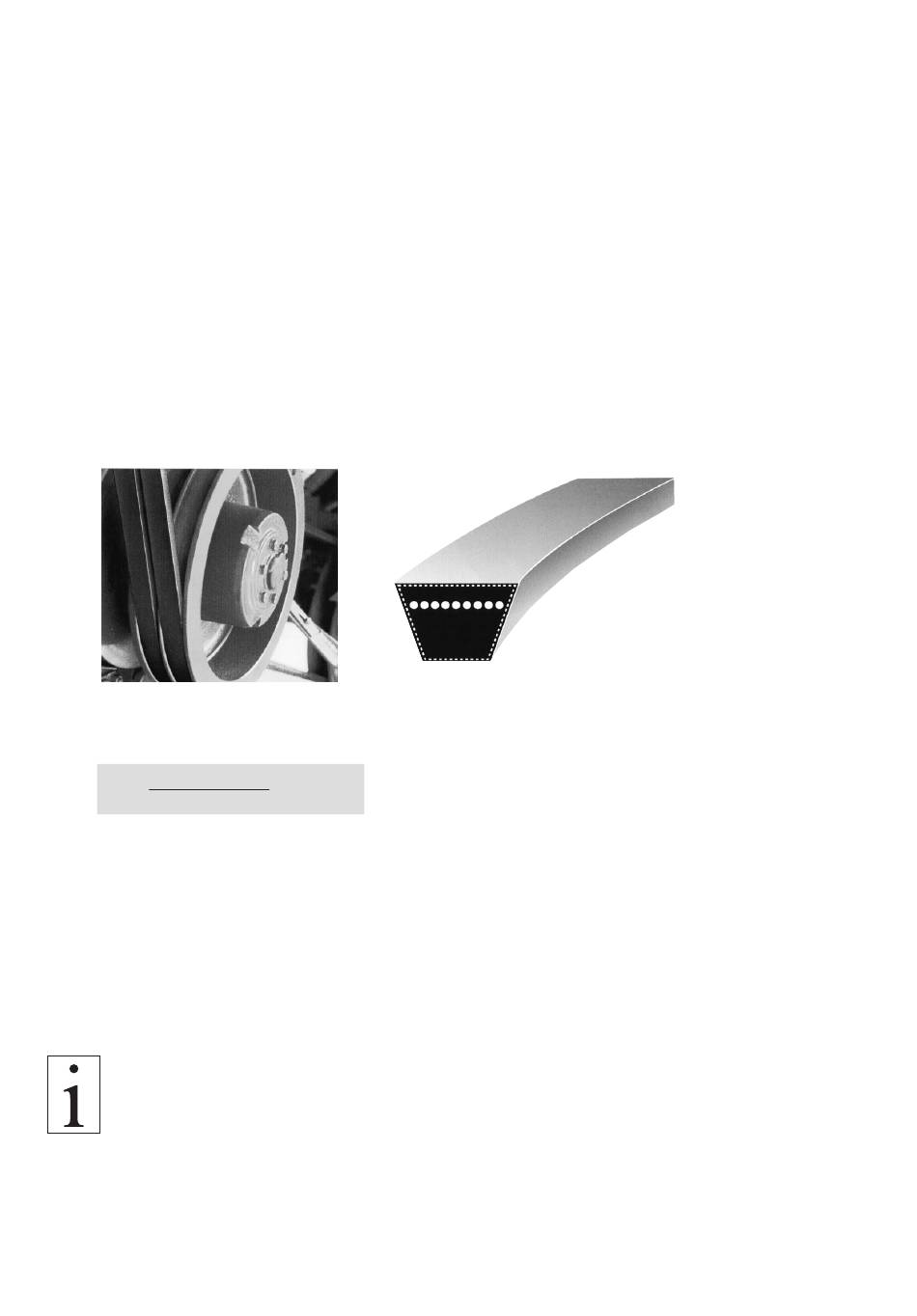

3.6 Sollwertberechnung der Trumkraft in Newton für Keilriemen
Falls seitens des Maschinenherstellers keine Angaben über den Sollwert der Trum-
kraft eines Riemenantriebes vorliegen, kann die Trumkraft mit der nachfolgenden
Formel rechnerisch als Richtwert ermittelt werden.
540 x P x 1,3
F =
z v
x
Hierbei bedeuten:
P = Motorleistung in kW
z = Anzahl der Riemen
v = Riemengeschwindigkeit = D x n/19100
D = Wirkdurchmesser der kleinen Scheibe in mm
n = Drehzahl der kleinen Scheibe (min
m x v = Fliehkraft (relevant für Drehzahlen > 800 min
2
m = Riemengewicht in kg/m laut Tabelle (für einen Riemen)
Neben der optimalen Trumkraft „F" ist auch die zulässige Achslast auf die
Wälzlager zu berücksichtigen: ACHSLAST F
+ m x v
2
)
-1
-1
= 2 x Trumkraft
A
