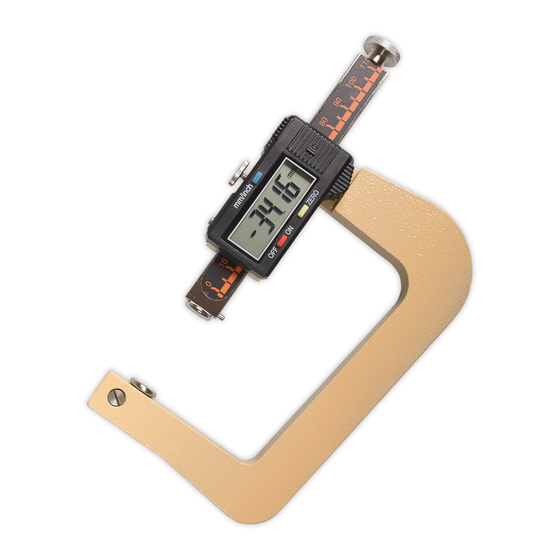

Schmidt RM Serie Bedienungsanleitung

Dickenmesser
Modellreihe RM
Typ RMU-30
RMU-50
RMU-75
RMP-30
1 Vorbereitung
Vor dem Gebrauch des Dickenmessers ist die Reinheit der Messfläche und des Mess-
bolzen zu prüfen. Erforderlichenfalls ist mit einem trockenen, nicht fusselnden Tuch zu
reinigen.
2 Inbetriebnahme
Der Messbolzen mit dem oberen Messeinsatz wird auf den unteren Messeinsatz gedrückt
und in dieser Stellung festgehalten oder mit der Feststellschraube arretiert.
Durch die Taste „OFF/ON" wird das Messgerät eingeschaltet und mit der Taste „0" der
Nullpunkt eingestellt.
Mit der Funktionstaste „mm/inch" können Sie die gewünschte Skalierung wählen.
3 Durchführung der Messung
Der Dickenmesser ist ergonomisch günstig gestaltet und gestattet ein genaues und
schnelles Messen mit einer Hand.
Dabei steht der gesamte Messbereich zur Verfügung, weil der bewegliche Messbolzen
mittels Federkraft ständig in die obere Stellung geführt wird.
Beim Messvorgang wird das zu prüfende Material durch die Messeinsätze abgetastet.
Mittels Finger wird dabei der Messbolzen vorsichtig auf das Prüfgut gedrückt und der
Messwert ermittelt.
Die Funktionstaste „0" ermöglicht das Setzen des Nullpunktes an jeder Stelle des Mess-
bereichs. Damit können sehr schnell Messungen zu Abweichungen von vorgegebenen
Toleranzen etc. durchgeführt werden.
Nach Durchführung der Messung wird der Dickenmesser durch Drücken der Taste
„OFF/ON" ausgeschaltet.
S C H M I D T
c o n t r o l i n s t r u m e n t s
Bedienungsanleitung
Gültig ab: 15.07.2012 • Für künftige Verwendung aufbewahren!
Ausgabe RM 01.0.D
