- Seite 1 Auswerteeinheit S C H M I D T c o n t r o l i n s t r u m e n t s Ausgabe SCD-1 04-1.D Modellreihe SC SCD-1 Bedienungsanleitung Gültig ab: 01.01.2013 • Für künftige Verwendung aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Gewährleistung und Haftung ................... 3 1.1 Hinweise in der Bedienungsanleitung ..............3 1.2 Verpflichtung des Betreibers .................. 3 1.3 Verpflichtung des Personals .................. 3 1.4 Informelle Sicherheits-Maßnahmen ............... 4 1.5 Ausbildung des Personals ..................4 1.6 Bestimmungsgemäße Verwendung ............... 4 1.7 Gefahren im Umgang mit dem Gerät .............. -
Seite 3: Gewährleistung Und Haftung
Grundsätzlich gelten unsere “Allgemeinen Verkaufs- und Lieferbedingungen“. Diese stehen dem Betreiber spätestens seit Vertragsabschluss zur Verfügung. Gewährleistung: - Für SCHMIDT Auswerteeinheiten 12 Monate. Ausgenommen von der Gewährleistung sind Verschleißteile, elektronische Komponenten und Messfedern. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:... -
Seite 4: Informelle Sicherheitsmaßnahmen
Firma HANS SCHMIDT & CO GMBH bestimmt. Die Verwendung mit Sensoren anderer Hersteller oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma HANS SCHMIDT & Co GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch: - Das Beachten aller Hinweise aus der Bedienungsanleitung und die Einhaltung der Inspektions- und Wartungsarbeiten. -
Seite 5: Allgemeine Informationen
Allgemeine Informationen Technische Daten Digitalanzeige: Dotmatrix LCD, 12 mm hoch mit Hintergrund- beleuchtung Maßeinheiten: cN, daN, g oder kg einstellbar Dämpfung (f 16-stufig einstellbar Ausgangssignal Analog: 0 - 10 V DC / R > 5K Ohm Last Grenzwerte: min. / max. (einstellbar), mit Ausgangssignal Open Collector max. -
Seite 6: Pinbelegung Der Violetten Mini-Din Buchse (Rs 232 / Analog-Schnittstelle)
2.2.2 Pinbelegung der violetten Mini-DIN Buchse (RS-232 / Analog-Schnittstelle) 1 - TXD Anschlussbelegung von aussen 2 - RXD auf die Buchse gesehen 3 - GND 4 - NC 5 - GND Analog Ausgang 6 - 0 - 10 V 2.2.3 Pinbelegung der Anschlussbuchsen für TS, FS und MZ Sensoren Pinbelegung auf die Außenseite gesehen: 1 - Masse Analogsignal 5 - Versorgungsspannung Plus 12 V DC stabilisiert... -
Seite 7: Auspacken
2.4 Auspacken Das Gerät auspacken und auf Transportschäden überprüfen. Mängelrügen müssen unverzüglich, spätestens jedoch innerhalb von 7 Tagen nach Empfang der Ware, schriftlich erfolgen. 2.5 Stationäre Montage des SCD-1 Wenn es der Anwendungsfall erfordert, kann das SCD-1 auch für den stationären Einsatz benutzt werden. -
Seite 8: Arbeiten Mit Dem Scd-1

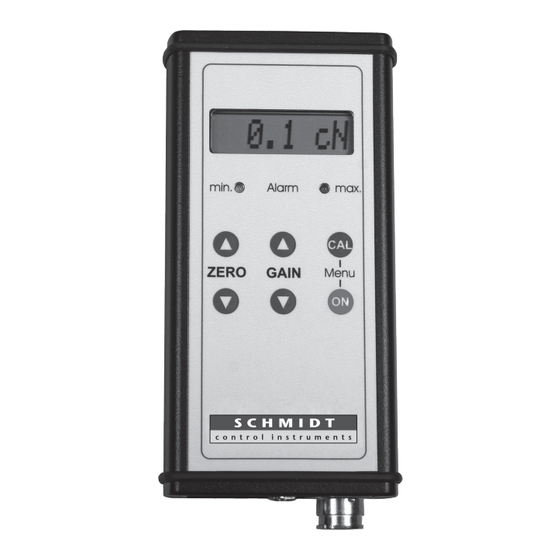

3 Arbeiten mit dem SCD-1 3.1 Funktionen der Bedienelemente LCD Anzeige LED MINIMUM LED MAXIMUM Taste GAIN PLUS Taste ZERO PLUS Taste CAL Taste ZERO MINUS Taste ON Taste GAIN MINUS Mini-DIN Buchse 8-poliger DIN-Stecker GRÜN für Sensoranschluss Mini-DIN Buchse VIOLETT Netzteilanschluss 3.1.1 Einschalten des SCD-1... -
Seite 9: Messen Mit Dem Scd-1
Kraftstromleitungen oder hochbelasteten Signalleitungen, gleich welcher Spannungsart, verlegt werden. Das Typenschild mit CE Zeichen und der Seriennummer, die Kalibrierplakette (Option) und das SCHMIDT Qualitätssiegel sind auf der Geräterückseite angebracht. Sollte eine längere Verbindungsleitung zwischen dem Sensor und der SCD-1 notwendig sein, so ist die Pinbelegung der 8-poligen Anschlussbuchse in den technischen Daten im Kapitel 2.2.3 nachzulesen. -
Seite 10: Geräteeinstellungen
3.3 Geräteeinstellungen Allgemeine Information: Die Werkseinstellungen für das Gerät entsprechen dem mitgeliefertem Sensor. Zum Beispiel für einen TS1-Sensor mit einem Messbereich bis 200.0 cN: Dämpfung: Messbereich: 200 cN Masseinheit: Alarmfunktion: Unterer Grenzwert: 20.0 Oberer Grenzwert: 180.0 Diese Einstellungen können den jeweiligen Erfordernissen angepasst werden. -
Seite 11: Ändern Der Geräteeinstellungen
Geräteeinstellungen (Forts.) Ändern: - Das Gerät ist nach Kapitel 3.1.1 eingeschalten. - Die Tasten gleichzeitig betätigen. Die LCD zeigt danach Jetzt können mit der Taste die Einstellbereiche Dämpfung: Messbereich: Die angewählten Geräteeinstel- lungen bleiben auch bei ausge- Masseinheit: schaltetem Gerät gespeichert. Alarmfunktion: Unterer Grenzwert: Oberer Grenzwert:... - Seite 12 3.3.1 Ändern der Geräteeinstellungen (Forts.) Ändern: - Die Tasten gleichzeitig betätigen. Die LCD zeigt danach - Mit den Tasten oder den gewünschten Dämpfungsfaktor angewählen. Zum Beispiel: - Jetzt durch Betätigen der Taste die Einstellung gespeichert und in den Mess- modus zurückschalten. ODER Die angewählten Geräteeinstel- lungen bleiben auch bei ausge-...
- Seite 13 3.3.1 Ändern der Geräteeinstellungen (Forts.) - durch Betätigen der Taste die Funktion Einstellen der Alarmfunktion weitergeschaltet werden. Werksseitig ist das Gerät auf eingestellt. Ändern: Die LCD zeigt - Mit den Tasten oder die Alarmfunktion Aus- oder Einschalten. Zum Beispiel: - Jetzt durch Betätigen der Taste die Einstellung gespeichert und in den Mess- modus zurückschalten.
-
Seite 14: Justierung Der Sensoren Modellreihe Ts, Fs Und Mz
SCHMIDT-Justierung bewährt und ist insbesondere für Vergleichsmessungen ausrei- chend. Bei Bedarf kann der Sensor auch in anderer Lage betrieben werden. Weicht das Messgut in Materialart, Durchmesser, Eigensteifigkeit, Geometrie usw. vom SCHMIDT- Standard-Justiermaterial wesentlich ab, wird eine Justierung mit Kundenmuster emp- fohlen. -
Seite 15: Zero- (Nullpunkt) Und Gain-Justierung (Verstärkung)
3.4.2 ZERO- (Nullpunkt) und GAIN-Justierung (Verstärkung) Voraussetzung: - Je ein Gewicht, das 10 % und 90 % der eingestellten Messbereich entspricht, muss vorhanden sein. Hierbei die eingestellte Maßeinheit cN oder kg beachten. - Den gewünschten Anzeigebereich nach Kapitel 3.3.1 eingestellt. - Den Sensor am Einsatzort befestigt. -
Seite 16: Wiederherstellen Der Werksjustierung
- Mit neuem Messgut die Justierung kontrollieren und falls notwendig wiederholen. Sollte der Justierbereich des Gerätes bei der ZERO- und GAIN-Justierung nicht ausreichend sein, so kann bei HANS SCHMIDT & CO GMBH eine entsprechende Justieranleitung angefordert werden. 3.4.3 Wiederherstellen der Werksjustierung - Die Taste betätigen und betätigt halten. -
Seite 17: Die Digtale Schnittstelle
Die DIGTALE Schnittstelle 4.3.1 Das Programm TENSION INSPECT 3 Das Arbeiten mit dem SCHMIDT Programm Tension-Inspect 3 ist in einer separaten An- leitung beschrieben. 4.3.2 WINDOWS Terminalprogramm Die Messwerte können über die RS-232 Schnittstelle an einen Personalcomputer über- tragen werden. -
Seite 18: Wartung Und Instandhaltung
Missverständnissen, bitte das Gerät mit einer detaillierten Fehlerbeschreibung an uns zurückschicken. Bitte teilen Sie uns bei der Bestellung auch mit, ob Sie ein Abnahmeprüfzeugnis 3.1 nach DIN EN 10204 benötigen. Reparaturadresse: HANS SCHMIDT & Co GmbH Schichtstr. 16 84478 Waldkraiburg Germany... - Seite 19 Notizen:...
-
Seite 20: Seit 70 Jahren In Aller Welt
Gewebespannungsmesser Dickenmesser Textilhärteprüfer und Shore-Härte-Prüfer Probenschneider Gewichtswaagen Textilfeuchtigkeitsmesser Leckprüfgerät Softometer Seit 70 Jahren in aller Welt Hans Schmidt & Co GmbH Postadresse: Telefon: e-mail: P. O. B. 1154 int. + 49 / (0)8638 / 9410-0 info@hans-schmidt.com 84464 Waldkraiburg Germany Fax: Lieferadresse: int.
