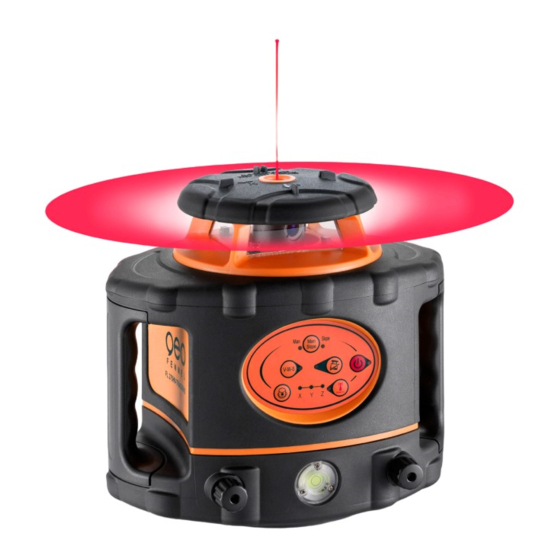

- Seite 1 DE | EN | FR FL 275HV-TRACKING BEDIENUNGSANLEITUNG USER MANUAL MODE D‘EMPLOI www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent- gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und qualitätsgeprüft. Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins- besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. -
Seite 3: Technische Daten
Technische Daten Selbstnivellierend horizontal / vertikal Selbstnivellierbereich ± 5° Laserklasse Genauigkeit · horizontal ± 0,5 mm / 10 m · vertikal ± 1,0 mm / 10 m Reichweite mit FR 77-MM TRACKING Ø 400 m* Rotierend ohne Empfänger Ø 40 m* Scanning ohne Empfänger (Radius) 40 m* Reichweite Trackingfunktion... -
Seite 4: Bedienelemente
BEDIENELEMENTE 1. Laseraustrittsfenster 7 . Justage Vertikalbetrieb 2. Rotorkopf 8. Integrierte Bodenauflage 3. Empfangsfenster Fernbedienung 9. 5/8“-Gewinde vertikal 4. Griff 10. Batteriefachverschluss 5. Bedienfeld 11. Batteriefachdeckel 6. Libelle für Vertikaleinsatz 12. 5/8“-Gewinde horizontal Central 5/8″ screw thread Downloaded from www.Manualslib.com manuals search engine... -
Seite 5: Stromversorgung
STROMVERSORGUNG Der Laser ist mit einem Li-Ion-Akkupack ausgestattet. Alternativ kann er mit handelsüblichen Alkaline- batterien betrieben werden. 1) Alkalinebatterien in das dafür vorgesehene Battriefach einlegen (auf Polarität achten) und das Fach ins Gerät einfügen. ODER 2) Wiederaufladbares Li-Ion-Akkufach ins Gerät einfügen. Akkufach Batteriefach für Alkaline-Batterien AKKU LADEN... -
Seite 6: Horizontaleinsatz
HORIZONTALEINSATZ Das Gerät auf einer einigermaßen ebenen Fläche oder auf einem Stativ aufstellen. VERTIKALEINSATZ Gerät vertikal (auf der Seite mit dem Gewinde) aufstellen oder mit dem Vertikalgewinde auf einem Stativ befestigen. Direkt nach dem Einschalten beginnt das Gerät, sich selbst zu nivellieren (Laserpunkt blinkt). Wenn der Selbstnivellierungsvorgang abgeschlossen ist, beginnt sich der Rotorkopf zu drehen. -
Seite 7: Tastatur Und Funktionen
TASTATUR UND FUNKTIONEN Slope adjustment button Slope adjustment axis Area scanning/dot move clockwise direction selection button or anti-clockwise Power LED Area scanning function Remote control sleep button Rotation speed set button Downloaded from www.Manualslib.com manuals search engine... -
Seite 8: Tilt-Funktion
AN-/AUS FERNBEDIENUNGSFUNKTION - NUR AM GERÄT (5) Mit der Taste kann die Fernbedienungsfunktion ausgeschaltet werden, um zu vermeiden, dass sich mehrere Geräte FL 275HV-TRACKING auf einer Baustelle stören. Wenn die LED leuchtet, ist das Gerät für die Fernbedienungsfunktion empfangsbereit. LED FERNBEDIENUNGSFUNKTION - AM GERÄT (6) Wenn diese LED leuchtet, ist die Fernbedienungsfunktion eingeschaltet. - Seite 9 NEIGUNGSFUNKTION (12) Neigungen können manuell bis ± 5° (± 9%) eingestellt werden. Mit Taste (12) die jeweilige Neigungsfunktion auswählen. Nach einmaligem Drücken befindet sich das Gerät im SLOPE-Modus. Taste (12) drücken, um zwischen MAN- und SLOPE-Modus zu wechseln. Die Auswahl der Achsen erfolgt mit Taste (14) der Fernbedienung. Taste (14) zum Wechsel zwischen X- und Y-Achse drücken.
-
Seite 10: Led Fernbedienung - An Der Fernbedienung
LED FERNBEDIENUNG - AN DER FERNBEDIENUNG (18) Die LED leuchtet bei jedem Steuerimpuls auf, und ein Piepton ist zu hören. STAND-BY-FUNKTION FERNBEDIENUNG (19) Mit dieser Taste wird die Fernbedienung ausgeschaltet, jedoch nicht das Gerät. Durch betätigen der AN/AUS-Taste an der Fernbedienung geht das Gerät in Stand-by-Funktion. Die AN-/AUS-LED am Gerät blinkt. -
Seite 11: Bedienung
BEDIENUNG Gerät auf eine einigermaßen ebene Fläche setzen oder auf einem Stativ befestigen. Zum Einschalten Taste (1) drücken. Direkt nach dem Einschalten beginnt der Laser automatisch, sich selbst zu nivellieren. Der Laserpunkt und die TILT-LED (4) blinken während dieses Prozesses. Wenn die Selbstnivellierung abgeschlossen ist, beginnt sich der Rotorkopf mit 800 U/Min. - Seite 12 Bedienung / Funktionen sind identisch zum Horizontalbetrieb – Ausnahmen: Richtungseinstellung im SLOPE-Modus: · Um Fehler zu vermeiden, ist nur die Verstellung der X-Achse möglich, die Z-Achse nivelliert sich selbst! · Eine gewählte Richtungseinstellung in der X-Achse bleibt erhalten, auch wenn das Gerät ausgeschal- tet wird.
-
Seite 13: Tracking-Funktion
TRACKING-FUNKTION Die Tracking-Funktion ermöglicht es, die Neigung bzw. Lage der Laserebene automatisch auf den Laser- empfänger ausrichten zu lassen. Die Tracking-Funktion ist ausschließlich in Verbindung mit dem Laserempfänger FR 77-MM TRACKING möglich, von dem aus die Funktion gestartet wird. Nach Aktivierung der Tracking-Funktion durch Drücken der Taste „Kanalwahl/Tracking“ am Empfän- ger FR 77-MM TRACKING, beginnt der Laser ein akustisches Signal (schnelles Doppel-Piepen) zu sen- den, und die blaue LED am Empfänger blinkt. -
Seite 14: Empfänger Fr 77-Mm Tracking
EMPFÄNGER FR 77-MM TRACKING Downloaded from www.Manualslib.com manuals search engine... - Seite 15 Technische Daten Genauigkeit 3-stufig ± 1 mm / ± 5 mm / ± 9 mm Genauigkeit mm-Anzeige ± 1 mm Arbeitsbereich Ø 400 m Länge Empfangsfenster 125 mm Länge Empfangsbereich mm-Anzeige 100 mm Offset-Bereich (0SET) / von Basislinie ± 20 mm Maßeinheiten mm, cm, in, in-Bruch Signaltöne...
-
Seite 16: Bedienelemente
BEDIENELEMENTE Libelle Empfangsfeld LED-Anzeige Achsenwahl Magnet 0SET-Taste (Offset) LCD-Anzeige LED-Anzeige Kanalwahl / Tracking Ton und Beleuchtung Einheiten umstellen ein / aus EIN-/AUS-Taste Empfangsgenauigkeit wählen Libelle Magnet Lautsprecher Arretierung für Halteklammer Gewinde für Halteklammer LED-Anzeige seitlich Markierung Nullposition LCD-Anzeige Rückseite LED-Anzeige hinten Batteriefachdeckel Downloaded from www.Manualslib.com... - Seite 17 Anzeige Einheiten Vorzeichen +/- numerische Anzeige 0SET-Anzeige Anzeige Bezugshöhe Anzeige Genauigkeit Anzeige Beleuchtung Batteriezustandsanzeige Anzeige Ton Kanalanzeige Funkempfangsanzeige EIN-/AUS-Taste Schaltet den Empfänger EIN /AUS Taste Empfangsgenauigkeit Auswahl der Empfangsgenauigkeit Taste Einheiten Auswahl der Einheiten Taste Ton / Beleuchtung Ein-/Ausschalten von Ton und Beleuchtung 0SET-Taste Setzen der relativen Null-Position Taste Kanalwahl / Tracking...
-
Seite 18: Batterie Einlegen / Wechseln
STROMVERSORGUNG BATTERIE EINLEGEN / WECHSELN Batteriefachdeckel auf der Rückseite öffnen und 4 x AA Alkalinebatterien einlegen (auf Polarität achten). Batteriefachdeckel wieder schließen. Wenn das Gerät längere Zeit nicht benutzt wird, Batterien herausnehmen. Bei nachlassender Leistung Batterien rechtzeitig wechseln. BATTERIEZUSTANDSANZEIGE Das Display des FR 77-MM TRACKING zeigt vier verschiedene Batteriezustände an. Sind die Batterien leer, schaltet das Gerät automatisch ab. -
Seite 19: Gerät Einschalten
BEDIENUNG GERÄT EINSCHALTEN EIN/AUS-Taste einmal drücken, um das Gerät einzuschalten. Für ca. 0,5 Sek. leuchten alle Anzeigen auf (Bild links). Danach befindet sich das Gerät im Empfangsmodus (Anzeige siehe Bild rechts). EMPFANGSGENAUIGKEIT EINSTELLEN Gerät einschalten und mit der Taste „Empfangsgenauigkeit“ auswählen: fein, mittel, grob. Jetzt wird im Display das jeweilige Genauigkeitssymbol und der numerische Wert angezeigt. -
Seite 20: Umschalten Der Einheiten
DISPLAYBELEUCHTUNG EIN / AUS Gerät einschalten und zum Ein- oder Ausschalten der Hintergrundbeleuchtung Taste „ Ton/Beleuchtung“ gedrückt halten. UMSCHALTEN DER EINHEITEN Gerät einschalten und zum Auswählen der Einheiten Taste „UNITS“ so oft drücken, bis die gewünschte Einheit eingestellt ist. Das Symbol im Display zeigt die jeweilige Einstellung an. Millimeter Zentimeter Inch... -
Seite 21: Laserstrahl Empfangen
LASERSTRAHL EMPFANGEN Gerät einschalten und Einstellungen festlegen (z. B. Empfangsgenauigkeit fein, Ton laut). Zum Empfangen des Laserstrahls den Empfänger langsam auf und ab bewegen. Anzeige 1 Anzeige 2 Anzeige 3 LED „Laserstrahl hoch“ LED „Laserstrahl tief“ LED „0-Position“ leuchtet = leuchtet. -
Seite 22: Relative Null - Position
MM-ANZEIGE Wenn sich die Nullmarkierung des Empfängers z. B. 18 mm unterhalb des Laserstrahls befindet, wird dies durch den genauen Zahlenwert im Display angezeigt (siehe linke Grafik). weitere Beispiele Der Laserstrahl Der Laserstrahl ist Der Laserstrahl ist ist genau auf der 19 mm oberhalb 35 mm unterhalb Nullmarkierung... - Seite 23 TRACKING-FUNKTION Mit Hilfe der Tracking-Funktion kann die Neigung bzw. Lage der Laserebene automatisch auf den Laser- empfänger ausgerichtet werden. Setzen Sie den Laserempfänger mit der Nullmarkierung auf einen Punkt, durch den der Laserstrahl laufen soll. Der Empfänger steuert nun per Funkübertragung den Laserstrahl automatisch auf die Null- markierung.
- Seite 24 RAMPE 1. Stellen Sie den FL 275HV-TRACKING am Fuß der Rampe so auf, dass die X-Achse in Richtung der Neigung zeigt und schalten das Gerät ein. 2. Nachdem sich der Laser nivelliert hat, passen Sie die Höhe des Laserempfängers am Fuß der Ram- pe an, bis die Nullposition angezeigt wird (grüne LED leuchtet und Dauersignalton).
- Seite 25 SCHNURGERÜST Aufstellung des Lasers 1. Befestigen Sie den FL 275HV-TRACKING mit dem Schnurgerüsthalter am Schnurgerüst. 2. Schalten Sie den Laser ein, und positionieren Sie das Gerät so, dass der Laserstrahl mit dem Referenznagel übereinstimmt. Aufstellung des Empfängers 1. Befestigen Sie den Empfänger FR 77-MM TRACKING mit der Klemmhalterung und dem Adapter-Winkel am Schnurgerüst.
- Seite 26 2 Sekunden. Die Tracking-Funktion ist aktiviert, und die blaue LED blinkt. Der FL 275HV-TRACKING richtet sich nun automatisch auf die Nullposition der vertikalen Rotations- ebene des Empfängers ein. Ist die Nullposition erreicht, leuchtet die grüne LED. Die blaue LED erlischt nun, und der Laserempfänger wechselt in den normalen Empfangsmodus.
- Seite 27 NOTIZEN Downloaded from www.Manualslib.com manuals search engine...
-
Seite 28: Sicherheitshinweise
SICHERHEITSHINWEISE UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustrittsfenster; Sturz oder starker Stoß. Bitte Genauigkeit überprüfen. Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt gebracht wird, vor Benutzung einige Minuten warten. UMGANG UND PFLEGE Messinstrumente generell sorgsam behandeln. -
Seite 29: Bestimmungsgemässe Verwendung
Das Gerät darf ohne weitere Sicherheitsmaßnahmen eingesetzt werden. Das Auge ist bei zufälligem, kurzzeitigem Hineinsehen in den Laserstrahl durch den Lidschlussreflex geschützt. Laserwarnschilder der Klasse 2 sind gut sichtbar am Gerät angebracht. www.geo-fennel.de G E RMA N Y Laser IEC 60825-1:2014 P ≤... - Seite 86 Downloaded from www.Manualslib.com manuals search engine...
- Seite 87 Downloaded from www.Manualslib.com manuals search engine...
- Seite 88 GmbH Technische Änderungen vorbehalten. Kupferstraße 6 All instruments subject to technical changes. D-34225 Baunatal Sous réserve de modifications techniques. Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 12/2016 www.geo-fennel.de Precision by tradition. Downloaded from www.Manualslib.com...
