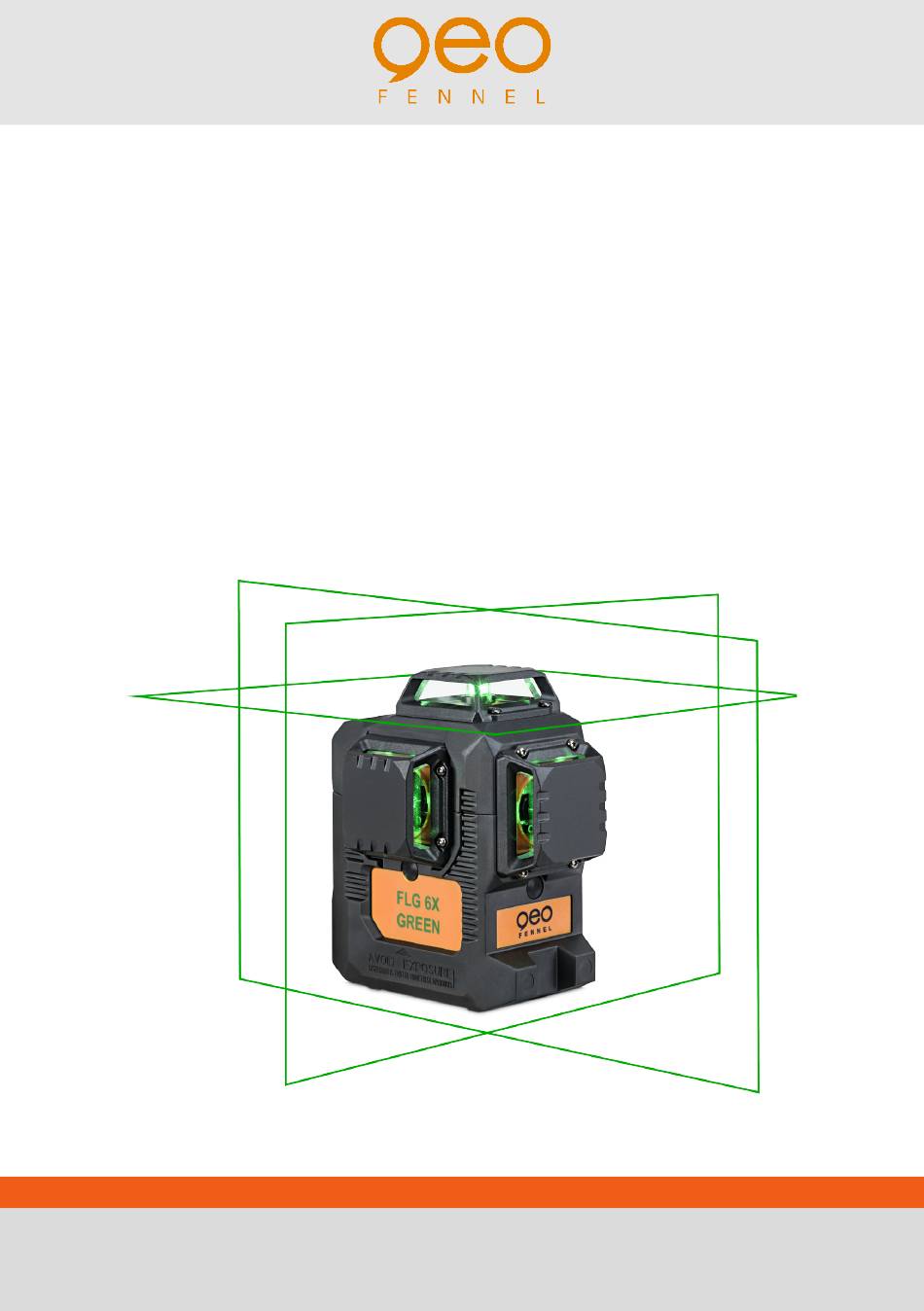

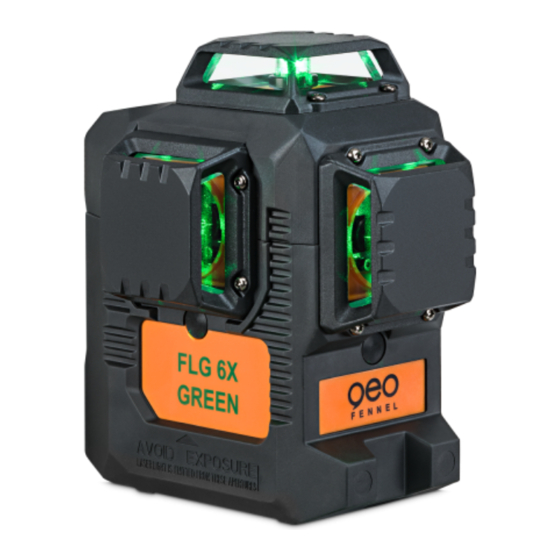

- Seite 1 DE | EN | FR FLG 6X-GREEN FLG 6X-GREEN SET Bedienungsanleitung user Manual Mode d‘eMploi www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent- gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und qualitätsgeprüft. Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins- besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. -
Seite 3: Eigenschaften
EIGENSCHAFTEN · 3 x 360°-Laserlinien -> bilden 6 Laserkreuze · Laserlinien einzeln schaltbar · Lotfunktion · Abstand Laserebene zu Wand/Decke min. 12 mm · Multifunktionale Halterung - Magnete auf der Rückseite - Riemenbefestigung - 5/8"-Anschluss für Stativ · Einsatz mit Empfänger (optional) ·... -
Seite 4: Stromversorgung
STROmVERSORGuNG AKKU EINSETZEN / LADEN Batteriefachdeckel öffnen und Akkupack einlegen. Batteriefachdeckel wieder schließen. Der Ladezustand wird am Gerät angezeigt: Wenn die AN-/AUS-LED anfängt zu blinken, muss der Akku geladen werden. AN-/AUS-LED Zum Laden den Akku aus dem Gerät entnehmen und außerhalb des Gerätes laden. Nach dem Laden den Akku wieder einsetzen.Während des Ladevorganges leuchtet die LED am Akku rot, wenn der Akku fertig geladen ist, geht sie aus. -
Seite 5: Bedienelemente Und Bedienfeld
BEDIENELEmENTE uND BEDIENFELD Laserausgangs- fenster 5/8″screw thre 5/8“-Gewinde 1/4″screw thre 1/4“-Gewinde Tastatur Battery cove Batteriefach- deckel AN-/AUS-Hebel / Transportsicherung Befestigungs- Öffnung zum Hanging hole schraube Fixing knob 5/8″screw thread Aufhängen 5/8“-Stativ- anschluss Magnete Magnet 1/4″screw thread 1/4“-Stativanschluss AN-/AUS-LED / vertikale Linien V Batteriezustands- anzeige horizontale Linie H... -
Seite 6: Bedienung
BEDIENuNG Gerät aufstellen: 1. direkt auf dem Boden 2. auf die im Lieferumfang enthaltene Halterung aufschrauben und auf einem Stativ befestigen 3. mit den Magneten der Halterung an einer mag- netischen Fläche befestigen 4. mit dem Loch der Halterung an einer Schraube aufhängen 5. -
Seite 7: Empfängerbetrieb
Mit dieser Taste die MANUELLfunktion auch wieder ausschalten. EMPFäNGERBETRIEB Der FLG 6X-GREEN kann zur Verlängerung des Arbeitsbereiches oder bei Einsatz unter ungünstigen Lichtverhältnissen mit einem Empfänger eingesetzt werden. Der Empfänger ist optional erhältlich (nicht im Lieferumfang enthalten). -
Seite 8: Sicherheitshinweise
SIchERhEITShINwEISE UMSTäNDE, DIE DAS MESSERGEBNIS VERFäLSCHEN KÖNNEN Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustrittsfenster; Sturz oder starker Stoß. Bitte Genauigkeit überprüfen. Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt gebracht wird, vor Benutzung einige Minuten warten. UMGANG UND PFLEGE Messinstrumente generell sorgsam behandeln. -
Seite 9: Bestimmungsgemässe Verwendung
Das Gerät entspricht der Lasersicherheitsklasse 2 gemäß der Norm DIN IEC 60825-1:2014. Das Gerät darf ohne weitere Sicherheitsmaßnahmen eingesetzt werden. Das Auge ist bei zufälligem, kurzzeitigem Hineinsehen in den Laserstrahl durch den Lidschlussreflex geschützt. Laserwarnschilder der Klasse 2 sind gut sichtbar am Gerät angebracht. www.geo-fennel.de GERMANY Laser IEC 60825-1:2014 P ≤... - Seite 10 Dear customer, Thank you for your confidence in us having purchased a geo-FENNEL instrument. This manual will help you to operate the instrument appropriately. Please read the manual carefully - particularly the safety instructions. A proper use only guarantees a longtime and reliable operation.
-
Seite 11: Technical Data
CHARACTERISTICS · 3 x 360° laser lines -> form 6 laser crosses · Laser lines switchable separately · Plumbing function · Laser plane distance to wall/ceiling min. 12 mm · Wall/tripod mount - Magnets on the back - Strap attachement - 5/8“... -
Seite 12: Power Supply
pOwER SuppLy INSERT / CHARGE THE BATTERY Open the battery compartment cover and insert the Li-Ion battery. Close the battery compartment cover. The battery status will be displayed by the ON/OFF LED of the laser: When the LED starts flashing the battery must be recharged. - Seite 13 FuNcTIONS aND KEypaD Laser emitting window 5/8″screw thre 5/8“ thread 1/4″screw thre 1/4“ thread Keypad Battery cove Battery compartment cover ON/OFF lever / transport lock Fixing Hole for wall Hanging hole screw Fixing knob hanging 5/8″screw thread 5/8“ tripod connection Magnets Magnet 1/4″screw thread...
- Seite 14 OpERaTION Set up the laser: 1. Set up the laser on the floor direct 2. Set up the laser onto the multi-functional mount and fix it to a tripod 3. Fix the magnets of the mount onto a magnetic surface (steel plate) 4.
-
Seite 15: Manual Function
MANUAL function again with the button MANUAL function. USE WITH RECEIVER To prolong the working range or at unfavourable light conditions FLG 6X-GREEN can be used with an optional receiver (not included in this kit). Switch on the desired laser lines and press the button receivng mode at the laser (the LED for the corresponding lines flashes).The selected laser lines can now be deteced by the receiver (the... -
Seite 16: Safety Notes
SaFETy NOTES SPECIFIC REASONS FOR ERRONEOUS MEASURING RESULTS Measurements through glass or plastic windows; dirty laser emitting windows; after the instrument has been drop- ped or hit. Please check the accuracy. Large fluctuation of temperature: If the instrument will be used in cold areas after it has been stored in warm areas (or the other way round) please wait some minutes before carrying out measurements. -
Seite 17: Intended Use Of Instrument
It is allowed to use the unit without further safety precautions. The eye protection is normally secured by aversion responses and the blink reflex. The laser instrument is marked with class 2 warning labels. www.geo-fennel.de G ERMAN Y Laser IEC 60825-1:2014 P ≤... -
Seite 18: Livré Comme Suit
1. Livré comme suit 2. Alimentation en courant 3. Descriptif 4. Opération 5. Consignes de sécurité LIVRé cOmmE SuIT FLG 6X-GREEN FLG 6X-GREEN SET · Laser lignes FLG 6X-GREEN · Laser lignes FLG 6X-GREEN · Support multi-fonctions · Support multi-fonctions · Batterie Li-Ion ·... -
Seite 19: Données Techniques
CARACTéRISTIqUES · 3 x 360°-lignes laser -> génère 6 croix lasers · Lignes laser s‘allument indépendament · Fonction d‘aplomb · Distance minimun du mur/plafond. 12 mm · Support multi-fonctions avec - aimants sur le dos - attache par sangle - filetage 5/8“ pour trépieds ·... -
Seite 20: Alimentation En Courant
aLImENTaTION EN cOuRaNT PLACEZ / CHARGEZ LA BATTERIE Ouvrez le clapet du compartiment piles et y placez la batterie Li-Ion. Fermez le clapet. L ‘ état de la batterie est affiché par la diode MARCHE/ARRêT du laser: si elle commence à clignoter la batterie et faible et doit être chargée. - Seite 21 DEScRIpTIF Fenêtre de sortie des faisceaux laser 5/8″screw thre Filetage 5/8“ 1/4″screw thre Filetage 1/4“ Clavier Battery cove Clapet du compar- timent piles Levier MARCHE/ARRêT / blocage de transport Trou traversant Vis de fixation pour suspension Filetage Hanging hole Fixing knob 5/8″screw thread paroi 5/8“pour...
- Seite 22 OpéRaTION Mise en place de l‘appareil: 1. le positionnez sur le sol directement 2. le positionnez sur le support multi-fonctions livré et puis fixez l‘ensemble sur un trépied 3. fixez l’ensemble sur une surface magnétique par les aimants de l’attache 4.
- Seite 23 Pour l‘allongement de la plage de travail ou pour l‘emploi dans des conditions de luminosité intense, il est possible d‘utiliser le FLG 6X-GREEN avec une cellule (ne pas inclus dans la livraison). Mettez en circuit les lignes laser désirées et pressez la touche fonction réception de l‘ appareil (le voyant de contrôle des lignes laser concernées clignote).
-
Seite 24: Consignes De Sécurité
cONSIGNES DE SécuRITé CIRCONSTANCES POUVANT FAUSSER LES RÉSULTATS DE MESURES Mesures effectuées à travers des plaques de verre ou de matière plastique; mesures effectuées à travers la fenêtre de sortie du faisceau laser lorsqu‘elle est sale. Mesures après que le niveau soit tombé ou ait subi un choc très fort. Mesures effectuées pendant de grandes différences de température - p. -
Seite 25: Exclusion De La Responsabilité
être utilisé sans avoir recours à d’autres mesures de sécurité. Au cas où l’utilisateur a regardé un court instant le faisceau laser, les yeux sont tout de même protégés par le réflexe de fermeture des paupières. Les pictogrammes de danger de la classe 2 sont bien visibles sur le niveau. www.geo-fennel.de GERM ANY Laser IEC 60825-1:2014 P ≤... - Seite 28 Gmbh Technische Änderungen vorbehalten. Kupferstraße 6 all instruments subject to technical changes. D-34225 Baunatal Sous réserve de modifications techniques. Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 04/2022 www.geo-fennel.de precision by tradition.
