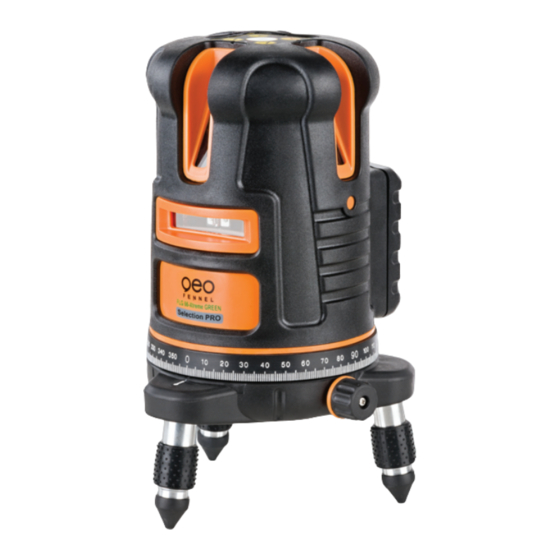

- Seite 1 DE | EN | FR FL 66-Xtreme SP / FLG 66-Xtreme GREEN SP BEDIENUNGSANLEITUNG USER MANUAL MODE D‘EMPLOI www.geo-fennel.com...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes der „Selection Pro“-Reihe entgegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und quali- tätsgeprüft. Im Vergleich zur bisher anerkannten guten Qualität unserer Produkte zeichnet sich die „Selection Pro“-Reihe u.a. - Seite 3 Technische Daten Selbstnivellierbereich ± 2° Nivelliergenauigkeit ± 2 mm / 10 m Arbeitsbereich • ohne Empfänger 30 m* (Radius) • mit Empfänger (optional) 80 m (Radius) Stromversorgung Li-Ion, Alkaline-Batterien Betriebsdauer (alle Linien geschaltet) 15 Stunden Li-Ion Staub- /Wasserschutz (Schutzklasse) IP 65 Laserdiode 635 nm Laserklasse...
-
Seite 4: Lieferumfang
LIEFERUMFANG • FL 66-Xtreme SP / FLG 66-Xtreme GREEN SP • Magnetische Zieltafel • Lasersichtbrille • Li-Ion-Akku • Ladegerät • Batteriefach für Alkalinebatterien • Kunststoffkoffer • 5/8“-Stativadapter • Bedienungsanleitung • Optional: Empfänger FR 55 / FR 55-M BEDIENELEMENTE Dosenlibelle Bedienfeld... -
Seite 5: Bedienfeld
BEDIENFELD AN/AUS-LED Gerät AN/AUS vertikale Laserlinie V1 AN/AUS vertikale Laserlinie V2 AN/AUS horizontale Laserlinie H Manuell-LED AN/AUS Manuell-Funktion / Empfängerfunktion LED Empfängerfunktion Tastatur FLG 66-Xtreme GREEN SP... -
Seite 6: Stromversorgung
STROMVERSORGUNG Der Laser kann mit Li-Ion-Akku und alternativ mit handelsüblichen 4 x AA Alkaline- batterien betrieben werden. LI-ION-AKKU Der Laser ist mit einem wiederaufladbaren Li-Ion-Akkupack ausgestattet. Akku- pack in das Gerät einsetzen und mit Schraube des Batteriefachs verschließen. 4 X AA ALKALINE-BATTERIEN Der Laser kann alternativ mit Alkaline-Batterien betrieben werden. -
Seite 7: Gerät Aufstellen
GERÄT AUFSTELLEN 1. Auf Stativ: Gerät mit der 5/8“-Stativanzugsschraube eines handelsüblichen Baustativs verbinden. 2. Auf dem Fußboden: Mit Bodenstativ (fest mit dem Gerät verbunden) aufstel- len. Gerät mit Hilfe der Dosenlibelle im Bedienfeld immer möglichst waagerecht auf- stellen, damit die Selbstnivellierung des Gerätes einwandfrei arbeitet. Feinjustierung durch justierbare Stativbeine vornehmen. -
Seite 8: Gerät Einschalten
HÖHENVERSTELLBARE FÜSSE Gegebenenfalls Dosenlibelle des Bedienfeldes mit Hilfe der 3 höhenverstellbaren Füße des Gerätefußes einspielen, damit die maximale Genauigkeit erreicht wird. FOLGENDE LASERLINIEN KÖNNEN GESCHALTET WERDEN GERÄT EINSCHALTEN AN-/AUS-Schalter in Position „ON“ bringen. Das Gerät ist nun betriebsbereit (AN/ AUS-LED leuchtet). Steht das Gerät zu schräg (außerhalb des Selbstnivellierbe- reiches), ertönt ein akustisches Warnsignal. -
Seite 9: Empfängerbetrieb
Empfängerbetrieb (7) leuchtet. Das Gerät ist nun auf Empfängerbetrieb umgeschaltet (die Laserlinien sind dann etwas schwächer sichtbar). Der Arbeitsbereich kann somit auf 80 m (FL 66-Xtreme SP) bzw. 100 m (FLG 66-Xtreme GREEN SP) erweitert werden. Weitere Hinweise siehe... -
Seite 10: Sicherheitshinweise
SICHERHEITSHINWEISE BESTIMMUNGSGEMÄSSE VERWENDUNG Das Gerät sendet einen sichtbaren Laserstrahl aus, um z.B. folgende Messaufgaben durchzuführen: Ermittlung von Höhen; rechten Winkeln, Ausrichtung von horizontalen und vertikalen Bezugsebenen sowie Lotpunkten (je nach Gerät). UMGANG UND PFLEGE Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch in etwas Wasser tränken). -
Seite 11: Haftungsausschluss
Das Gerät entspricht der Lasersicherheitsklasse 2 gemäss der Norm DIN EN 60825-1:2014. Das Gerät darf ohne weitere Sicherheitsmassnahmen eingesetzt werden. Das Auge ist bei zufälligem, kurzzeiti- gem Hineinsehen in den Laserstrahl durch den Lidschlussreflex geschützt. Laserwarnschilder der Klasse 2 sind gut sichtbar am Gerät angebracht. www.geo-fennel.de www.geo-fennel.de G ERMA NY GERM ANY Laser... - Seite 12 Dear customer, Thank you for your confidence having purchased a geo-FENNEL instrument of „Selection Pro“ series. This high-quality product was produced and tested with due prudence. Among others „Selection Pro“ is defined by even clearer visible lines which you are originally used to from our standard range of instruments.
- Seite 13 Technical data Self-levelling range ± 2° Levelling accuracy ± 2 mm / 10 m Working range • w/o receiver 30 m* (radius) • with receiver (optional) 80 m (radius) Power supply (all lines illuminated) Li-Ion Alkaline batteries (altern.) Operating time 15 hours (Li-Ion) Dust / water protection IP 65...
-
Seite 14: Supplied With
SUPPLIED WITH • FL 66-Xtreme SP / FLG 66-Xtreme GREEN SP • Magnetic target • Laser intensive glasses • Rechargeable Li-Ion battery • Charger • Case for Alkaline batteries • Hard case • 5/8“ tripod adapter • User manual OPERATIONAL ELEMENTS... -
Seite 15: Keypad
KEYPAD ON/OFF LED instrument ON/OFF vertical laser line V1 ON/OFF vertical laser line V2 ON/OFF horizontal laser line H MANUAL LED ON/OFF MANUAL function / receiver function LED receiver function Keypad FLG 66-Xtreme GREEN SP... -
Seite 16: Power Supply
POWER SUPPLY Both the standard Li-Ion battery or 4 x AA Alkaline batteries can be used. LI-ION BATTERY PACK The instrument comes with Li-Ion rechargeable battery pack. Mount the rechar- geable battery box and close the battery compartment with the battery box screw. -
Seite 17: Set Up The Instrument
SET UP THE INSTRUMENT 1. On a tripod: Connect the laser the to 5/8“ retaining bolt of builder‘s tripod. 2. On the floor: Set up the laser on the floor tripod. Set up the instrument as upright as possible by means of the circular vial of the keypad to allow the self-levelling system to function within the range. -
Seite 18: Power On The Instrument
HEIGHT ADJUSTABLE SUPPORT LEGS If necessary centre the circular bubble of the keypad by means of height adjustable support legs in order to reach maximum accuracy. FOLLOWING LASER LINES CAN BE PROJECTED: POWER ON THE INSTRUMENT Set the ON/OFF knob to position „ON“ . The instrument is now ready for use (ON/ OFF LED is illuminated). - Seite 19 By using a receiver the working range can be extended up to 80 m (FL 66-Xtreme SP) or 100 m (FLG 66-Xtreme GREEN SP). You will find more detailed information in the receiver user manual.
-
Seite 20: Safety Notes
SAFETY NOTES INTENDED USE OF INSTRUMENT The instrument emits a visible laser beam in order to carry out the following measuring tasks (de- pending on instrument): Setting up heights, horizontal and vertical planes, right angles and plumbing points. CARE AND CLEANING Handle measuring instruments with care. -
Seite 21: Safety Instructions
It is allowed to use the unit without further safety precautions. The eye protection is normally secured by aversion responses and the blink reflex. The laser instrument is marked with class 2 warning labels. www.geo-fennel.de www.geo-fennel.de G E RMAN Y... - Seite 22 Cher client, Nous tenons à vous remercier pour la confiance que vous nous avez témoignée, par l‘acquisition de votre nouvel instrument geo-FENNEL de la série „Selection PRO“ . Ce produit de qualité haut de gamme a été fabriqué et contrôlé...
- Seite 23 Caractéristiques techniques Plage d‘auto nivellement ± 2° Précision ± 2 mm / 10 m Portée • sans cellule 30 m* (rayon) • avec cellule ( en option) 80 m (rayon) Alimentation Li-Ion Piles alcalines (alternat.) Autonomie du laser (toutes les lignes allumées) 15 heures (Li-Ion) Étanchéité...
-
Seite 24: Inclus Dans Le Coffret
INCLUS DANS LE COFFRET • FL 66-Xtreme SP FLG 66-Xtreme GREEN SP • Cible magnétique • Lunettes de laser • Batteries Li-Ion et chargeur • Bloc de pile de secours • Coffret • Adaptateur 5/8‘‘ • Mode d‘emploi • En option: cellue FR 55 / FR 55-M... -
Seite 25: Clavier Du Laser
CLAVIER DU LASER Diode ON/OFF du laser Bouton ON/OFF de la verticale V1 Bouton ON/OFF de la verticale V2 Bouton ON/OFF de l‘horizontale H Diode du mode MANUEL ON/OFF mode MANUEL / fonction réception Diode du mode réception Clavier FLG 66-Xtreme GREEN SP... -
Seite 26: Batterie Et Chargeur
BATTERIE ET CHARGEUR Le laser fonctionne aussi bien sur batterie que sur piles. PACK ACCUS LI ION Le laser est livré avec des battéries rechargeables Li Ion. Placez le pack accu au dos du laser, puis verrouillez le à l‘aide la vis. 4 X AA PILES ALCALINE Le laser fonctionne également avec des piles alcalines. -
Seite 27: Installation Du Laser
INSTALLATION DU LASER 1. Sur un trépied: Vissez le laser sur la pompe de filetage 5/8“ du trépied. 2. Sur le sol: Installez le laser sur le mini trépied fourni de serie. Installez le laser le plus droit possible en centrant la vielle dans son cercle pour permettre au laser de fonctionner en etant dans sa plage de compensation. -
Seite 28: Pieds Réglables
PIEDS RÉGLABLES Pour centrer la nivelle dans son cercle, vous pouvez utiliser les pieds réglables pour bénéficier d‘une grande précision de réglage. TOUTES LES LIGNES CI DESSOUS PEUVENT ÊTRE PROJÉES ALLUMER L‘APPAREIL Mettre le bouton en position ON. L ‘instrument est maintenant prêt à être utilisé (la diode ON/OFF doit être allumée). -
Seite 29: Mode Manuel
(6) du laser (le voyant de contrôle (7) s’allume). L ‘instrument marche alors en mode récepteur. La plage de travail peut ainsi s’allonger à 80 m (FL 66-Xtreme SP) ou 100 m (FLG 66-Xtreme GREEN SP). Vous trouvez des informations ultérieures dans les... -
Seite 30: Utilisation Conforme Aux Prescriptions
NOTICES DE SECURITÉ UTILISATION CONFORME AUX PRESCRIPTIONS Le niveau projette un faisceau laser visible, pour effectuer p. ex. les travaux de mesures suivants: détermination de hauteurs, tracé d’angles droits, pointage de plans de référence horizontaux et verti- caux ainsi qu’obtention de points d’aplomb (dépendant de l‘instrument). NETTOYAGE / REMISAGE (à... -
Seite 31: Exclusion De La Responsabilité
Les pictogrammes de danger de la classe 2 www.geo-fennel.de www.geo-fennel.de GERM ANY GER MA NY sont bien visibles sur l‘appareil. - Seite 32 ZUBEHÖR / ACCESSORIES / ACCESSOIRES FS 10 FS 30-L ARTIKEL-NR. / REFENCE NO. / RÉFÉRENCE 302000 ARTIKEL-NR. / REFENCE NO. / RÉFÉRENCE 156 Kurbelstativ / elevating tripod / trépied à colonne Kurbelstativ / elevating tripod / trépied à colonne drehbarer Stativkopf / rotating head / Tête de trépied drehbarer Stativkopf / rotating head / Tête de trépied rotative rotative...
- Seite 33 Einteilung / graduation / graduation: cm/inch Adapter / adapter / filetage: 5/8“ & 1/4“ für alle geo-FENNEL Laser / for all geo-FENNEL laser Max. Länge / maximal length / longueur max.: 3,40 m / pour tous les lasers geo-FENNEL...
- Seite 36 GmbH Technische Änderungen vorbehalten. All instruments subject to technical changes. Kupferstraße 6 Sous réserve de modifications techniques. D-34225 Baunatal Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 11/2017 info@geo-fennel.de Precision by tradition. www.geo-fennel.de...
