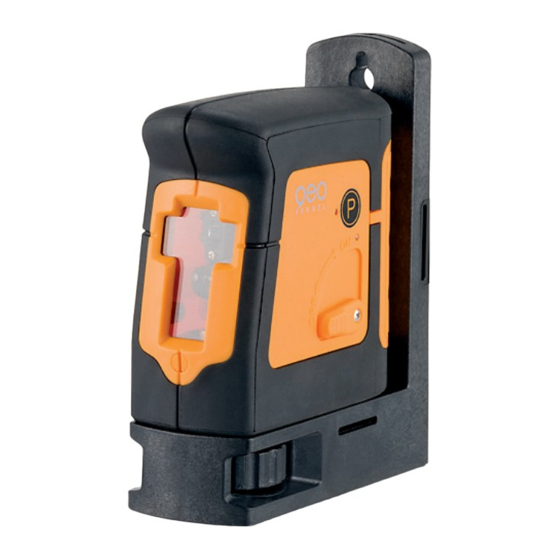

- Seite 1 Bedienungsanleitung Users‘ manual Vollautomatischer Linienlaser Fully Automatic Laser Cross Level FL 40 Pocket II...
- Seite 2 BEDIENELEMENTE FEATURES 1) Batteriefachdeckel 1) Battery compartment cover 2) Ein-/Aus-Schalter 2) On/Off switch 3) Ein-/Aus-Kontrolllampe 3) Power indication lamp 4) Laseraustrittsfenster 4) Laser emitting window 5) Ein-/Aus Pulsfunktion 5) On/Off pulse function 6) Multifunktionale Halterung 6) Multi-functional mount 7) Einstellrad 7) Thumwheel 8) 1/4“...
-
Seite 3: Technical Data
TECHNISCHE DATEN TECHNICAL DATA Selbstnivellierbereich ± 4° Self-levelling range ± 4° Genauigkeit ± 3 mm / 10 m Accuracy ± 3 mm / 10 m Arbeitsbereich Working range ohne Empfänger Ø 10 m* without receiver Ø 10 m* mit Empfänger Ø... - Seite 4 Horizontales Schwenken Horizontal rotation Der FL 40-Pocket II kann horizontal auf dem The FL 40-Pocket II can be rotated by 90° Halter 90° nach links und 90° nach rechts to the left and 90° to the right on the geschwenkt werden. mount.
- Seite 5 Prüfung der Nivelliergenauigkeit Accuracy check Gerät in der Mitte zwischen zwei Wänden auf- Set up instrument in the middle of two walls stellen, die ungefähr 5 m voneinander entfernt which are about 5 m apart. Mark visible laser sind. Laserkreuz auf Wand markieren. Gerät um cross on one wall.
- Seite 6 Bestimmungsgemäße Verwendung I ntended use of instrument Das Gerät sendet einen sichtbaren Laserstrahl aus, The instrument emits a visible laser beam in order um z.B. folgende Messaufgaben durchzuführen: to carry out the following measuring tasks (depen- Ermittlung von Höhen; rechten Winkeln, Ausrich- ding on instrument): Setting up heights, horizon- tung von horizontalen und vertikalen Bezugsebe- tal and vertical planes, right angles and plumbing...
- Seite 7 Laserwarnschilder der Klasse 2M sind gut sichtbar Laser class 2M warning labels on the laser am Gerät angebracht. instrument. Elektromagnetische Verträglichkeit Electromagnetic acceptability (EMC) Es kann nicht generell ausgeschlossen werden, It cannot be completely excluded that this instru- dass das Gerät andere Geräte stört (z.B. Naviga- ment will disturb other instruments (e.g.
- Seite 8 Haftungsausschluss Exceptions from responsibility Der Benutzer dieses Produktes ist angehalten, The user of this product is expected to follow sich exakt an die Anweisungen der Bedie- the instructions given in operators’ manual. nungsanleitung zu halten. Alle Geräte sind vor Although all instruments left our warehouse der Auslieferung genauestens überprüft wor- in perfect condition and adjustment the user den.
