Elektrisches System; Schaltplan Rider 11 Und Rider 11C - Husqvarna Rider 11 Werkstatt-Handbuch

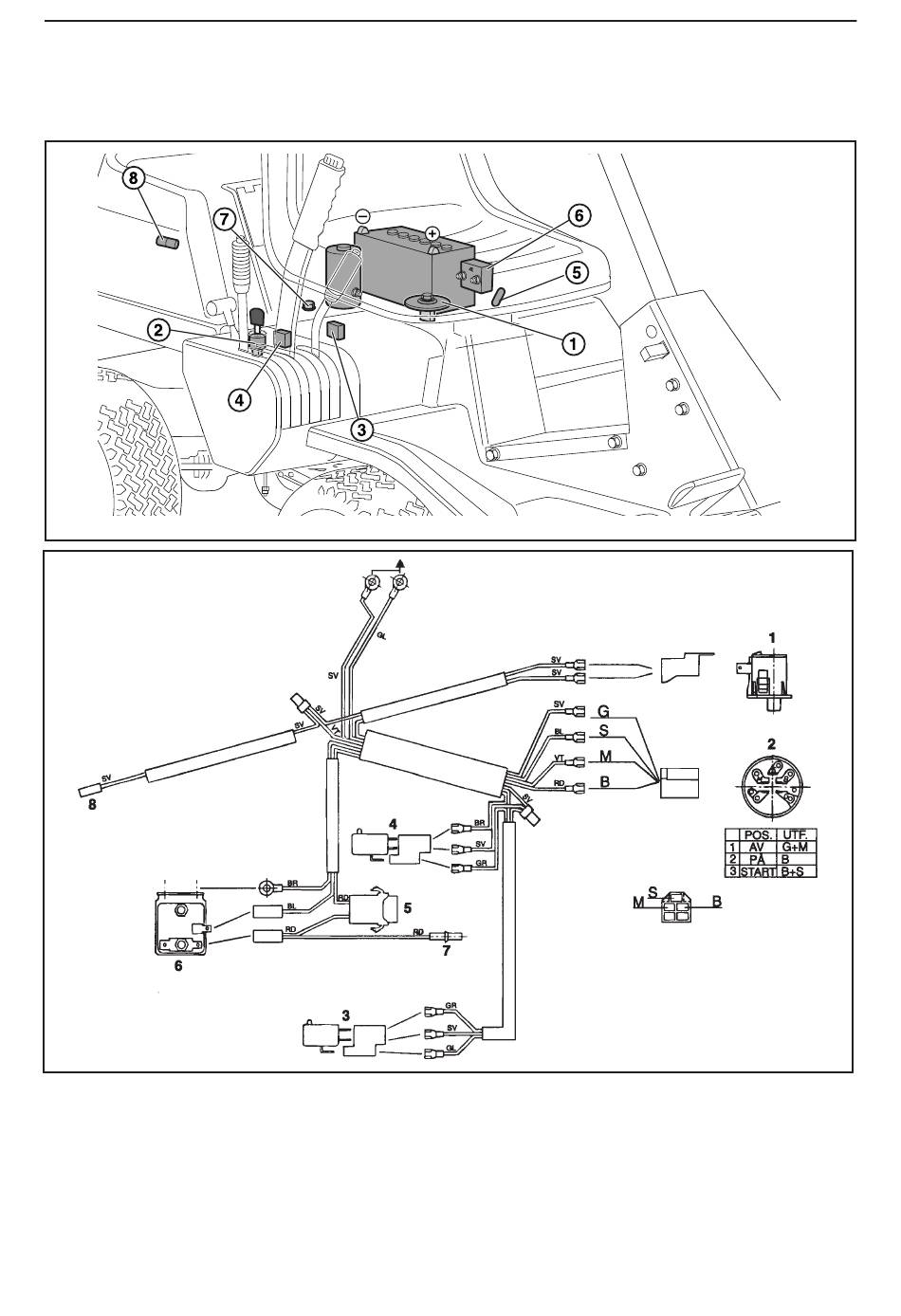

1. Mikroschalter, Sitz
2. Zündschloß
3. Mikroschalter, Hubhebel
4. Mikroschalter, Schaltung
5. Sicherung 15 A
6. Startrelais
7. Motor/Ladung
8. Motor/Stopp

Elektrisches System

Schaltplan Rider 11 und Rider 11C

Erklärung der Abkürzungen für
Farben auf dem Schaltplan
SV = Schwarz
RD = Rot
BR = Braun
BL = Blau
VT = Weiß
GR = Grün
GL = Gelb
59
