Husqvarna Rider 11 Werkstatt-Handbuch Seite 49

Reparaturanweisungen
Einstellung von Rider 11C, Rider 13C und
Rider 15C
2
• Fronthaube und rechten Kotflügel demontieren.

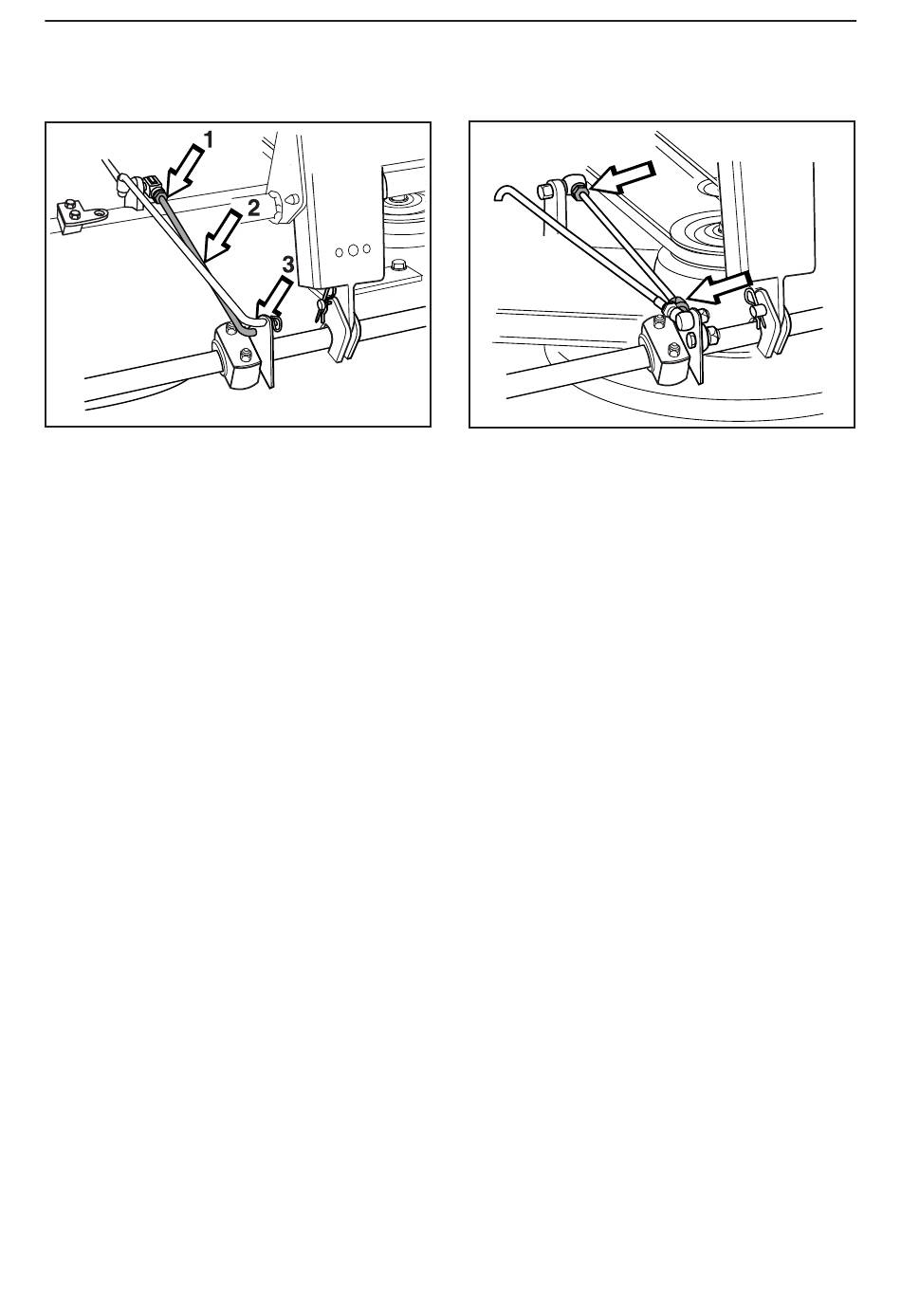

• Mutter (1) von der Spurstange abschrauben.
Sicherungsclip (3) und Spurstange (2) entfernen.
• Ein Drehen der Gabel gegen den Uhrzeigersinn
hebt die Hinterkante des Gehäuses, ein Drehen
im Uhrzeigersinn senkt sie.
• Nach der Einstellung die Parallelitätsstrebe mit
dem Sicherungsclip befestigen und die Mutter
fest anziehen.
• Nach ausgeführter Einstellung ist die Parallelität
des Aggregates erneut zu kontrollieren.
• Den rechten Kotflügel und die Fronthaube wieder
montieren.
48
– Deutsch
Justieren des Rider 16
2
• Fronthaube und rechten Kotflügel demontieren.
• Die Muttern der Spurstange lösen.
• Stange hineinschrauben (verkürzen), um die
Hinterkante des Gehäuses zu senken.
Stange herausschrauben (verlängern), um die
Hinterkante des Gehäuses zu heben.
• Die Muttern nach der Einstellung fest anziehen.
• Nach der Einstellung die Parallelität erneut
prüfen.
• Rechten Kotflügel sowie Fronthaube wieder
montieren.
