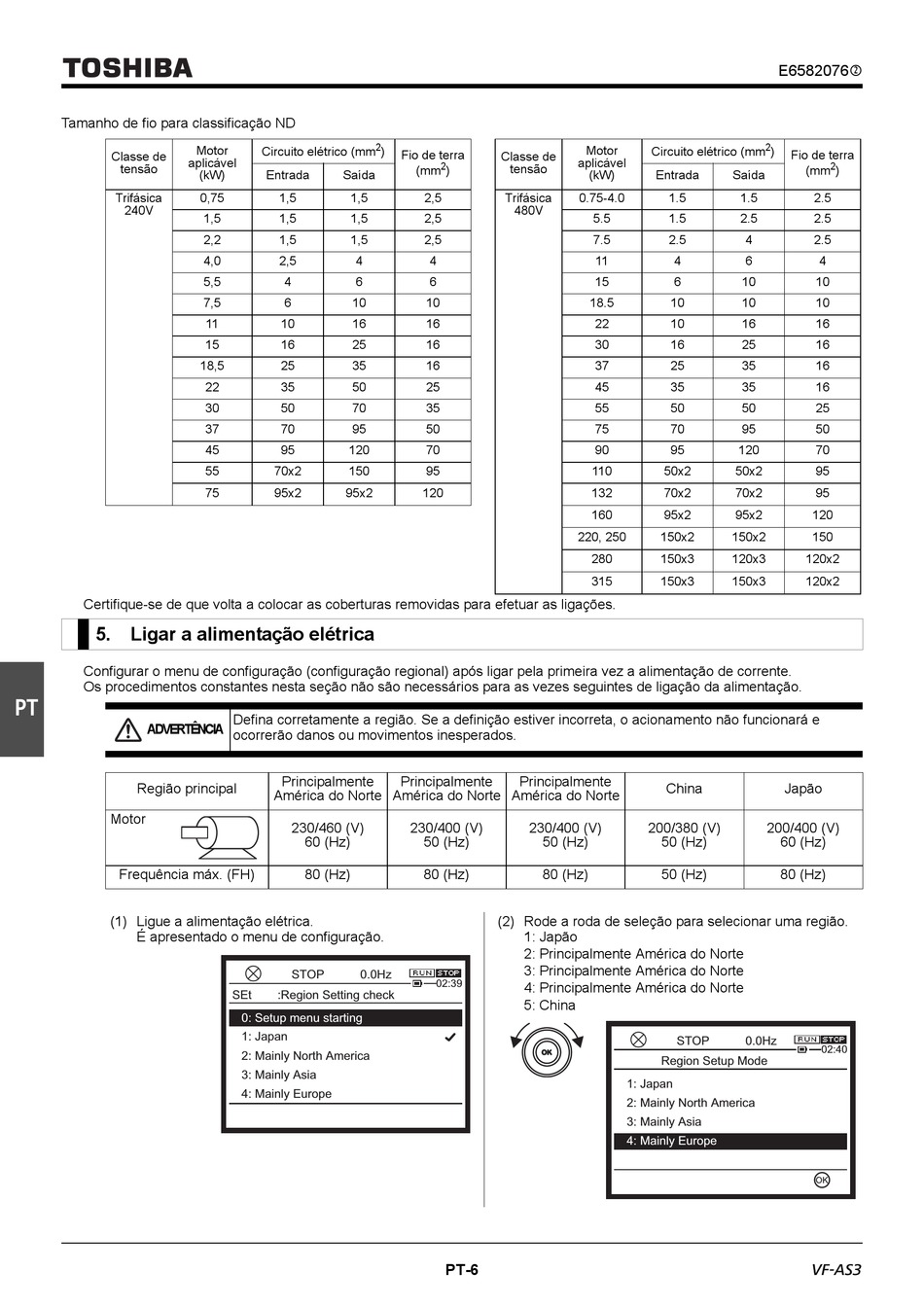

Toshiba TOSVERT VF-AS3 Schnellstartanleitung Seite 40

Tamanho de fio para classificação ND
Classe de
tensão
Trifásica
240V
6
6
6
6
Certifique-se de que volta a colocar as coberturas removidas para efetuar as ligações.
5. Ligar a alimentação elétrica
Configurar o menu de configuração (configuração regional) após ligar pela primeira vez a alimentação de corrente.
Os procedimentos constantes nesta seção não são necessários para as vezes seguintes de ligação da alimentação.
PT
ADVERTÊNCIA
Região principal
6
Motor
Frequência máx. (FH)
6
(1) Ligue a alimentação elétrica.
É apresentado o menu de configuração.
6
6
Motor
Circuito elétrico (mm
aplicável
Entrada Saída
(kW)
0,75 1,5 1,5
1,5 1,5 1,5
2,2 1,5 1,5
4,0 2,5 4
5,5 4 6
7,5 6 10
11 10 16
15 16 25
18,5 25 35
22 35 50
30 50 70
37 70 95
45 95 120
55 70x2 150
75 95x2 95x2
Defina corretamente a região. Se a definição estiver incorreta, o acionamento não funcionará e
ocorrerão danos ou movimentos inesperados.
Principalmente
América do Norte
230/460 (V)
60 (Hz)
80 (Hz)
STOP 0.0Hz
SEt :Region Setting check
0: Setup menu starting
1: Japan
2: Mainly North America
3: Mainly Asia
4: Mainly Europe
2
)
Fio de terra
Classe de
2
tensão
(mm )
2,5 Trifásica
480V
2,5
2,5
4
6
10
16
16
16
25
35
50
70
95
120
Principalmente Principalmente
América do Norte América do Norte
230/400 (V) 230/400 (V)
50 (Hz) 50 (Hz)
80 (Hz) 80 (Hz)
(2) Rode a roda de seleção para selecionar uma região.
1: Japão
2: Principalmente América do Norte
3: Principalmente América do Norte
02:39 4: Principalmente América do Norte
5: China
PT-6
Motor
Circuito elétrico (mm
aplicável
Entrada Saída
(kW)
0.75-4.0 1.5 1.5
5.5 1.5 2.5
7.5 2.5 4
11 4 6
15 6 10
18.5 10 10
22 10 16
30 16 25
37 25 35
45 35 35
55 50 50
75 70 95
90 95 120
110 50x2 50x2
132 70x2 70x2
160 95x2 95x2
220, 250 150x2 150x2
280 150x3 120x3
315 150x3 150x3
China
200/380 (V)
50 (Hz)
50 (Hz)
STOP 0.0Hz
Region Setup Mode
1: Japan
2: Mainly North America
3: Mainly Asia
4: Mainly Europe
E6582076
2
)
Fio de terra
2
(mm )
2.5
2.5
2.5
4
10
10
16
16
16
16
25
50
70
95
95
120
150
120x2
120x2
Japão
200/400 (V)
60 (Hz)
80 (Hz)
