Satel SD-3001 Montage

1. Einleitung
Der akustisch-optische Außensignalgeber SD-3001 ist für die Anwendung in Einbruch- und
Überfallmeldesystemen. Die Signalisierungsfunktion wird optisch (Blinken einer roten Leuchte) und
akustisch (moduliertes akustisches Signal großer Lautstärke) realisiert. Als Lichtquelle wurde ein
Xenonbrenner (Flash) verwendet, und das Tonsignal wird mit einem magnetodynamischen Wandler
erzeugt. Die Gehäusekonstruktion des Signalgebers und die Innenabdeckung aus verzinktem Blech
gewährleisten einen wirksamen Schutz vor Sabotage (Öffnen des Deckels, Trennen von der
Unterlage). Die Elektronik des Signalgebers ist in der Oberflächenmontagetechnologie (SMT)
ausgeführt und mit einem Imprägnat gegen schädliche Witterungseinflüsse geschützt, was eine hohe
Zuverlässigkeit der Anlage gewährleistet. Das Außengehäuse von SD-3001 ist aus hochschlagfestem
Polycarbonat PC LEXAN hergestellt, wodurch es sich durch eine sehr hohe mechanische Festigkeit
auszeichnet und auch nach vielen Jahren Einsatz ein ästhetisches Aussehen garantiert.
Der mechanische Sabotagekontakt kann durch einen hermetischen Reedkontakt ersetzt werden. Auf
diese Weise kann der Sabotageschutz an die individuellen Bedürfnisse des Betreibers angepasst
werden. Der Reedkontakt gehört nicht zur Standard-Ausstattung des Signalgebers (wird separat
bestellt).
2. Montage
Montage-
öffnungen
Wasserableitungsöffnun
g
Um den Reedkontakt zu installieren, muss zuerst der mechanische Sabotagekontakt ausgebaut
werden, der werkseitig am Element „S" angebracht ist. An dessen Stelle wird der neue Kontakt
eingebaut. Für diese Operation müssen zwei Leitungen, die den Kontakt mit der Elektronik des
Signalgebers verbinden, umgelötet werden.
Der Signalgeber SD-3001 ist auf ebener Unterlage an einer möglichst unzugänglichen Stelle zu
montieren, um das Risiko der Sabotage zu minimieren. Die Montage an die Unterlage erfolgt mit
Schrauben und Spreizdübeln (mitgeliefert).
AKUSTISCH-OPTISCHER SIGNALGEBER
®
SIRENE
ELEKTRONIK
NICHT ZUSTOPFEN!!!

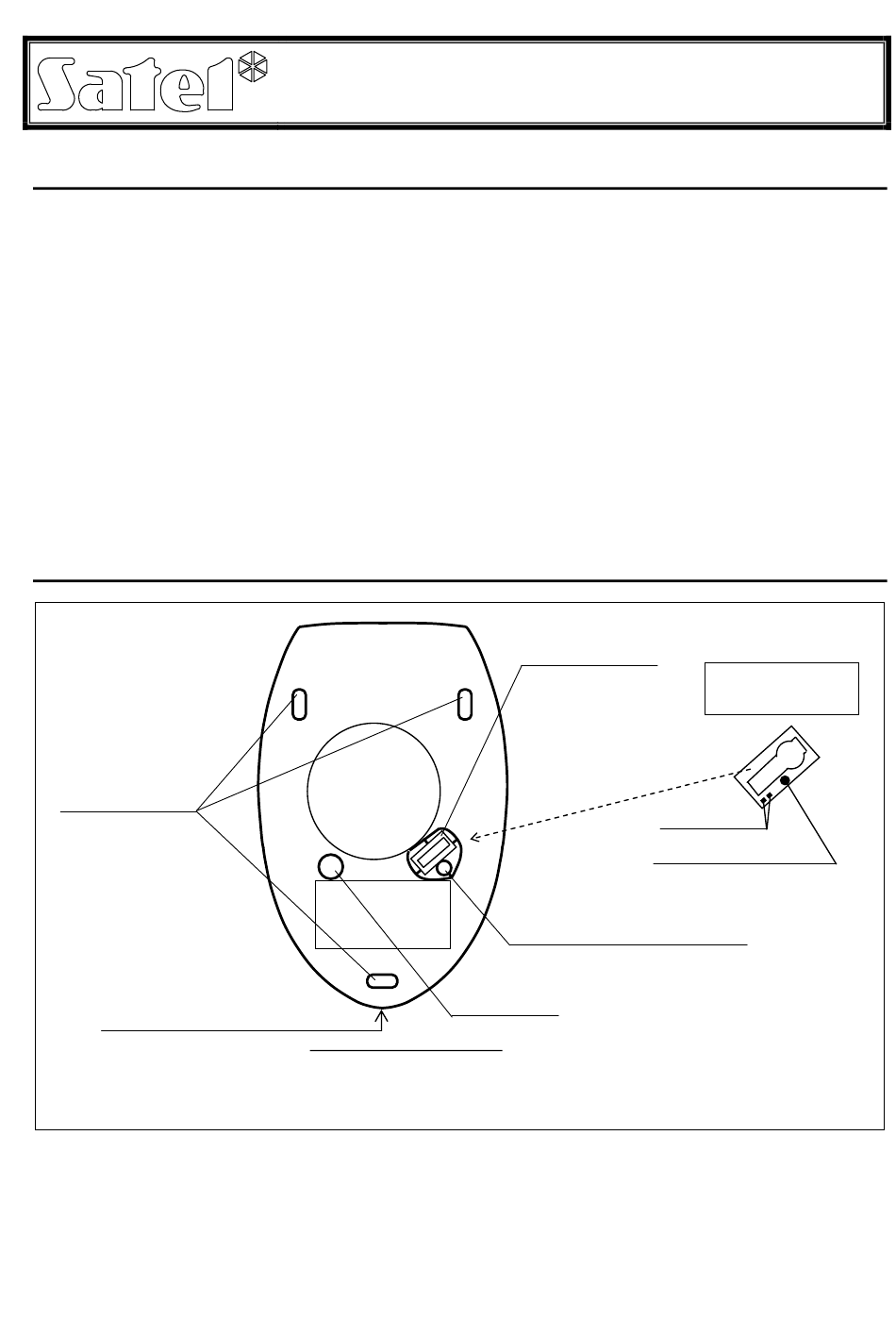

Abb. 1. Ansicht des Gehäusebodens.
SD-3001
Element „S" des
Sabotagekreises
Montageöffnung Element „S"
Kabelöffnung
sd3001_de 12/09
Schutzrohr-
Mikroschalter
Lötpunkte
Befestigungsschrau
be
