1. ENLEITUNG
Der optisch-akustische Externsignalgeber SPLZ-1010B ist für die Anwendung in Einbruch-
und Überfallmeldesystemen sowie in Brandmeldeanlagen bestimmt. Die Signalisierungsfunktion
wird optisch (Blinken einer roten Blitzleuchte) und akustisch (moduliertes akustisches Signal
großer Lautstärke) realisiert. Als Lichtquelle wurde ein Xenonbrenner (Flash) verwendet, und das
Tonsignal wird mit einem piezoelektrischen Wandler erzeugt. Die Gehäusekonstruktion des
Signalgebers gewährleistet einen wirksamen Schutz vor eine Sabotage (Öffnen des Deckels,
Trennen von der Unterlage, Außerbetriebsetzung des Wandlers mit Schaumstoff). Die Elektronik
des Signalgebers ist in der Oberflächenbestückungstechnik (SMD) hergestellt und mit einem
Imprägnierungsmittel
Zuverlässigkeit der Anlage gewährleistet. Das Außengehäuse von SPLZ-1010B ist aus
hochschlagfestem Polycarbonat PC LEXAN hergestellt, wodurch es sich durch eine sehr hohe
mechanische Festigkeit auszeichnet und auch nach vielen Jahren Einsatz ein ästhetisches
Aussehen garantiert. Einen zusätzlichen Schutz vor mechanischen Beschädigungen bietet die
Innenabdeckung aus verzinktem Blech.
2. MONTAGE
Der Signalgeber ist auf ebener Unterlage an einer möglichst unzugänglichen Stelle zu
montieren, um das Risiko einer Sabotage zu minimieren. Die Montage an die Unterlage erfolgt mit
Schrauben und Spreizdübeln (mitgeliefert).
ACHTUNG:
Zwischen der oberen Kante des Signalgeberbodens und der Decke oder einem
anderen oberhalb des Signalgebers befindlichen Hindernis sollte ein Abstand von
ca. 4,5 cm eingehalten werden. Ein zu kleiner Abstand könnte das Aufsetzen des
Gehäuses erschweren.
Der Sabotagekreis des Signalgebers schützt vor dem Abnehmen des Außengehäuses und
vor dem Trennen von der Wand. Damit dieser Kreis aber richtig funktioniert, muss das Element
„S" an die Unterlage angeschraubt werden.
Die Ausschäumsicherungsschleife hat die Aufgabe, Sabotageversuche des Wandlers zu
signalisieren. Dieser Schaltkreis kann entweder unabhängig oder mit dem Sabotagekreis des
Signalgebers parallel geschaltet werden.

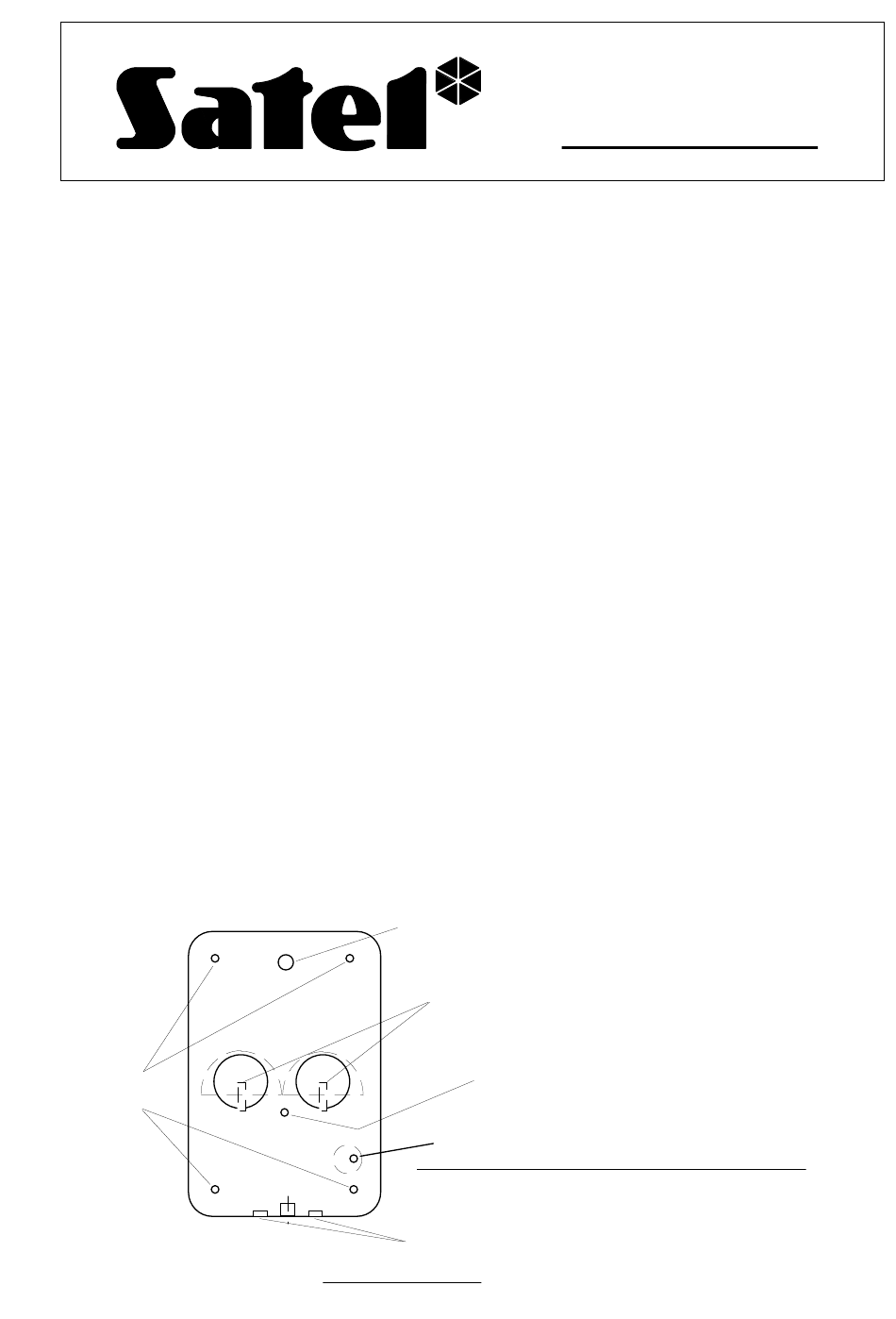

Montagehinweis:
Montageöffnungen
gegen
schädliche
Hilfsöffnung
MUSS AN DIE UNTERLAGE ANGESCHRAUBT SEIN!!!
Nicht mit Gewalt festziehen! Das Teil hat Verengungen,
die beim Versuch, den Signalgeber von der Wand zu trennen,
zerreißen sollen
Wasserableitungsöffnungen
NICHT ZUSTOPFEN!!!
OPTISCH-AKUSTISCHER
SPLZ-1010B
®
Witterungseinflüsse
Die Ausschäumsicherung
wird nach Wahl links oder rechts montiert
Kabelöffnung
das Element "S" des Sabotagekreises
"S"
SIGNALGEBER
